Голова машины

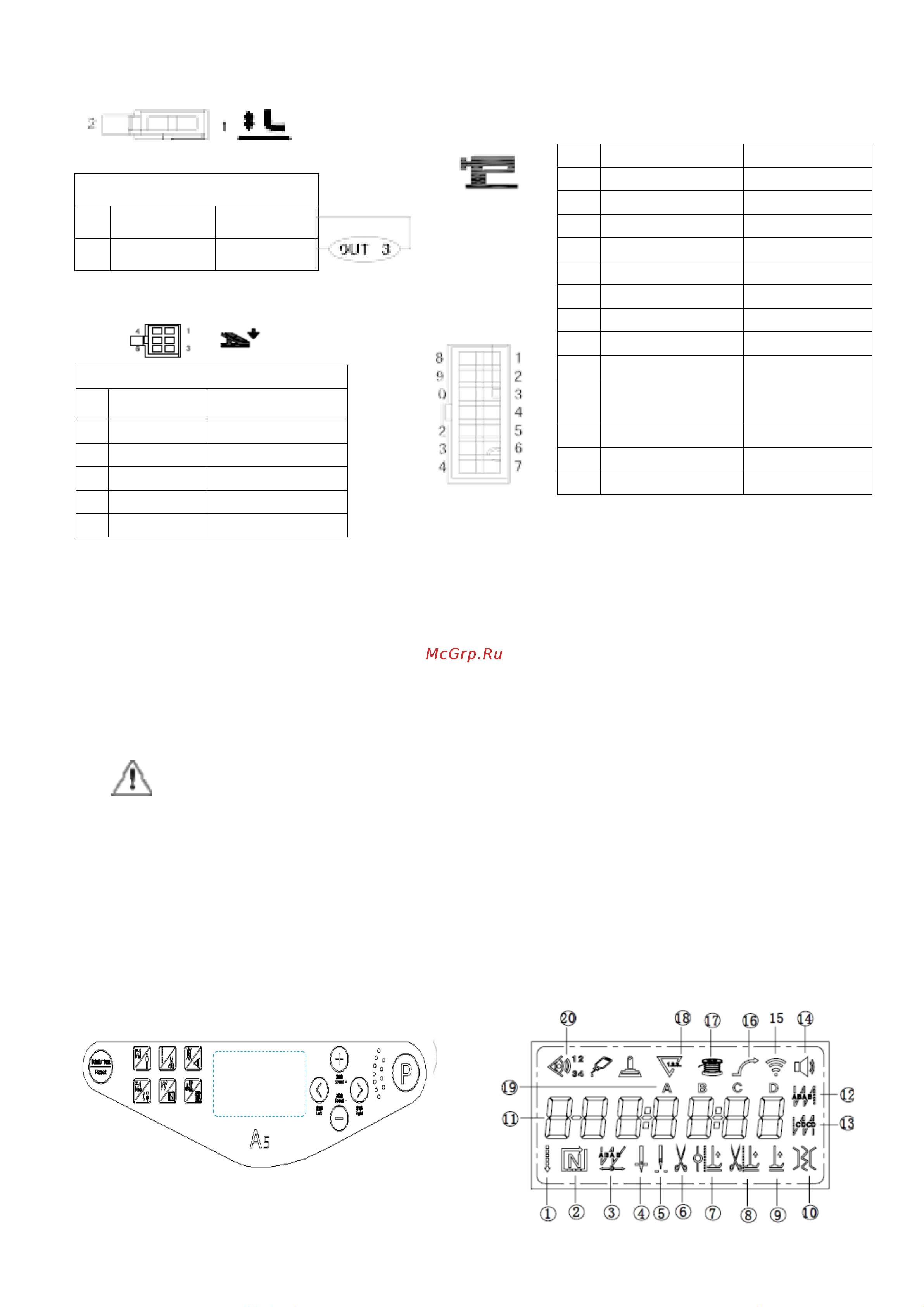

Рис. 17. Интерфейс контроллера.
10.3 . Подключение и заземление
Квалифицированный инженер-электрик, должен подготовить проект заземления системы.
Перед включением машины, её использованием, вы должны убедиться, что розетка на входе
переменного тока надежно заземлена.
Все линии электропередач, сигнальные линии, линии заземления и проводка не должны
накладываться на другие объекты или чрезмерно искажаться, чтобы обеспечить безопасность
использования!
10.4 Панель управления
Инструкция по эксплуатации панели управления.
В рабочем режиме, на ЖК-дисплее панели индикаторов будут отображаться текущие
шаблоны шитья, различные параметры, начальная и конечная закрепки, а также прижимная
лапка, позиционер иглы, обрезка. Панель управления изображена ниже:
Рис. 18 Панель управления.
1
VDD (+32V)
+32V
2
VDD (+32V)
+32V
3
+5V
+5V
4
GND (+5V)
5V GND
5
GND (+5V)
5V GND
6
VDD (+32V)
+32V
7
VDD (+32V)
+32V
8
JX
Обрезка
9
DWQ
RP вход
10
SI
Вход сенсора
11
DIN2
Позиционер
иглы
12
DIN1
BT SW
13
DF
Возврат
14
SX
Режим сна
Подъем
лапки
1
VDD
+32v
2
Dout
Dout3
Интерфейс
педали
1
Педаль
Сигнал педали
2
GND
5V GND
3
VCC
+5V
4
5
6
