Подготовка к эксплуатации
15
RU

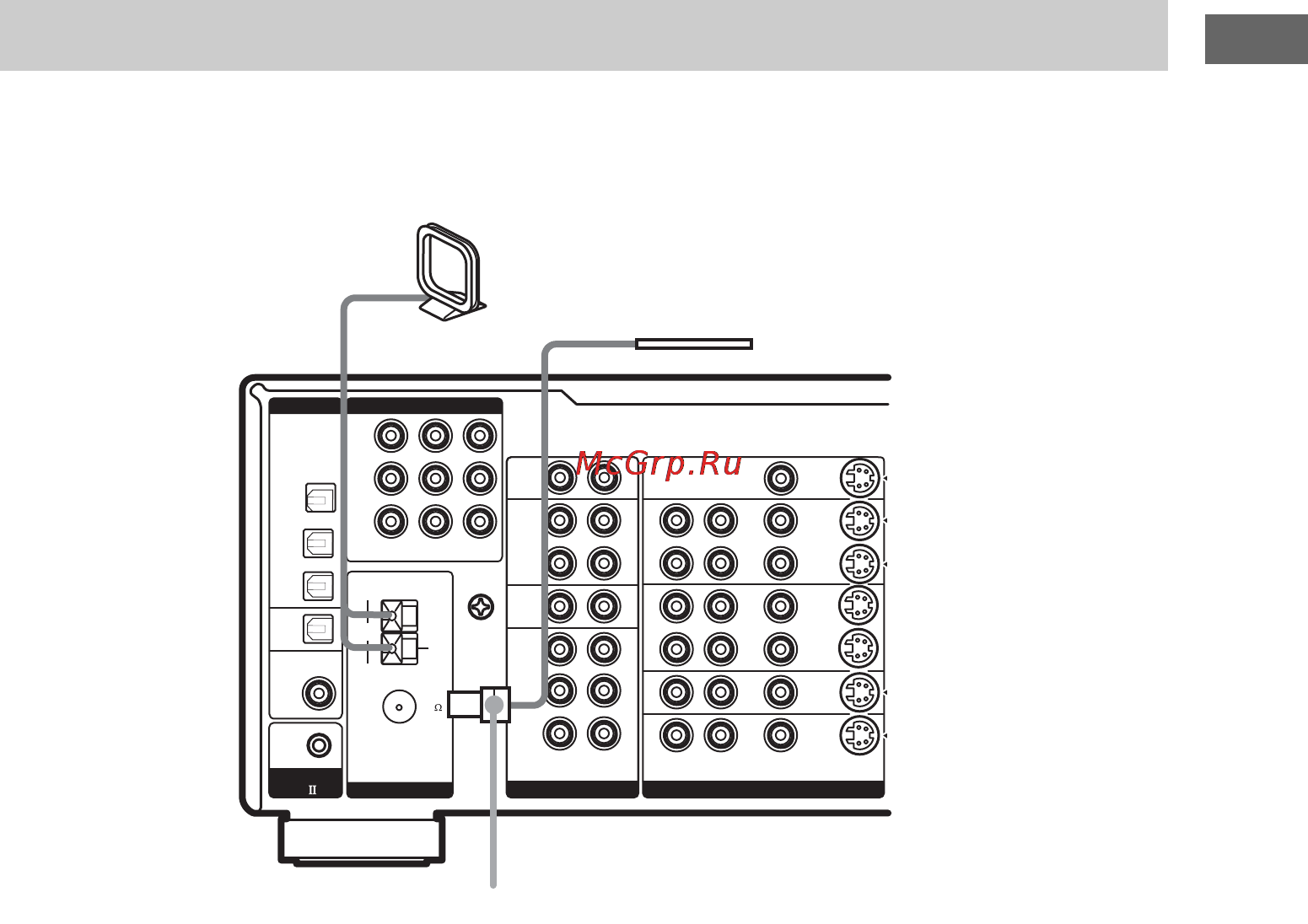

К аппарату подключаются рамочная АМ антенна и проволочная ЧМ антенна,
поставляемые в комплекте с аппаратом.
*
Конфигурация соединителей варьирует в зависимости от регионального кода.
Примечания
• Во избежание шумов и помех рекомендуется разместить рамочную АМ-антенну вдали от ресивера
и других компонентов.
• Проволочную ЧМ-антенну следует растянуть полностью до отказа.
• После присоединения проволочной ЧМ-антенны, ее следует поддерживать в горизонтальном
положении по мере возможности.
• Клемма U SIGNAL GND не используется для заземления ресивера.
2: Подключение антенн
CONTROL
A1
ANALOG VIDEO
OUT
OUTMONITOR
I N
OUT
IN
FRONT
IN
OUT
IN
IN
IN
DIGITAL COMPONENT VIDEO
MD
IN
TV/
SAT
IN
DVD
IN
MD
OUT
OPTICAL
P
B
/C
B
/B-Y
MONITOR
OUT
VIDEO
1
VIDEO
2
TV/
SAT
DVD
AUDIO VIDEO S-VIDEO
CD/
SACD
MD/
TAPE
LR
LR
L
R
IN
PHONO
LR
SIGNAL
GND
U
COAXIAL
ANTENNA
75
AM
FM
U
LR
SURR
Y
P
R
/C
R
/R-Y
DVD
IN
TV/SAT
IN
MULTI CH IN
LR
CENTER
SUB WOOFER
COAXIAL IN
ASSIGNABLE
DVD
CD/SACD
*
Рамочная АМ-антенна
(поставляется)
Проволочная ЧМ-
антенна (поставляется)
