20
RU
Подключите кабель питания
переменного тока к розетке.
* Только для моделей с региональным кодом U,
CA, SP.
Конфигурация, форма и количество выходов
переменного тока варьируют в зависимости
от модели и регионального кода.
Примечания
• Гнездо(-а) AC OUTLET с тыльной стороны
ресивера переключаемого типа, что
позволяет подать питание на подключенный
компонент только при включенном
состоянии ресивера.
• Следует убедиться, что общая потребляемая
мощность компонента(-ов), подключенного
(-ых) к гнезду(-ам) AC OUTLET, не
превышает мощность в Ваттах, указанную на
задней панели. Запрещается подключение к
этому гнезду высокомощных
электробытовых приборов как утюг,
вентилятор или телевизор. Это может
привести к неполадке.
Операции первоначальной
настройки
Перед включением ресивера в первый
раз, установите ресивер в исходное
положение, выполняя следующие
операции.
Эти операции также могут быть
использованы для сброса сделанных вами
установок в исходное положение.
1 Нажмите кнопку ?/1 для
выключения ресивера.
2 Удерживайте кнопку ?/1 в течение 5
секунд.
Индикация “INITIAL” появится на
дисплее.
Следующие параметры
возвращаются в исходное положение.
• Все установки в меню SP SETUP,
LEVEL, EQ, CUSTOMIZE и
TUNER.
• Звуковое поле, запомненное для
каждой функции и настроенной
станции.
• Все настроенные станции.
• Все индексные наименования для
функций и настроенных станций.
4: Подключение кабеля
питания переменного
тока

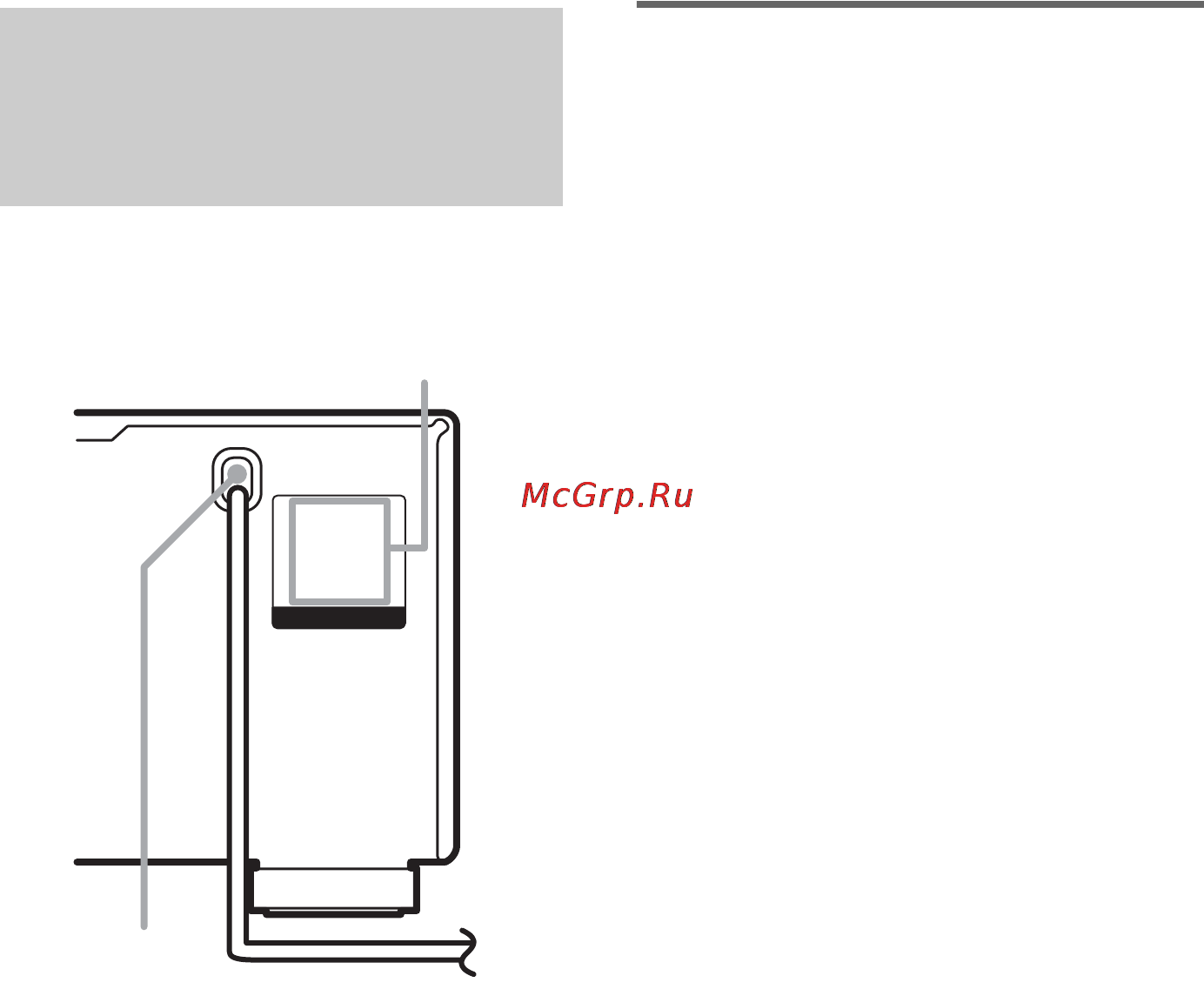

AC OUTLET
AC OUTLET
*
b
К розетке
Кабель питания
переменного
тока
