Подключите колонки к ресиверу. Этот ресивер позволяет использовать 7,1-канальную
систему (STR-DA1000ES) или 6,1-канальную систему колонок (STR-DB790).
Для полного обеспечения “театрального” многоканального эффекта окружающего
звучания требуется пять колонок (две фронтальные, центральная и две колонки
окружающего звучания) и сабвуфер (5,1-канал.).
При присоединении одной дополнительной тыловой колонки окружающего звучания
(6,1-канал.) или двух тыловых колонок окружающего звучания (7,1-канал., только для
STR-DA1000ES), вы можете прослушивать DVD-программы с высокой точностью
воспроизведения, записанные в формате Surround EX (смотрите “Выбор режима
декодирования сигналов тылового окружающего звучания” на стр. 39).

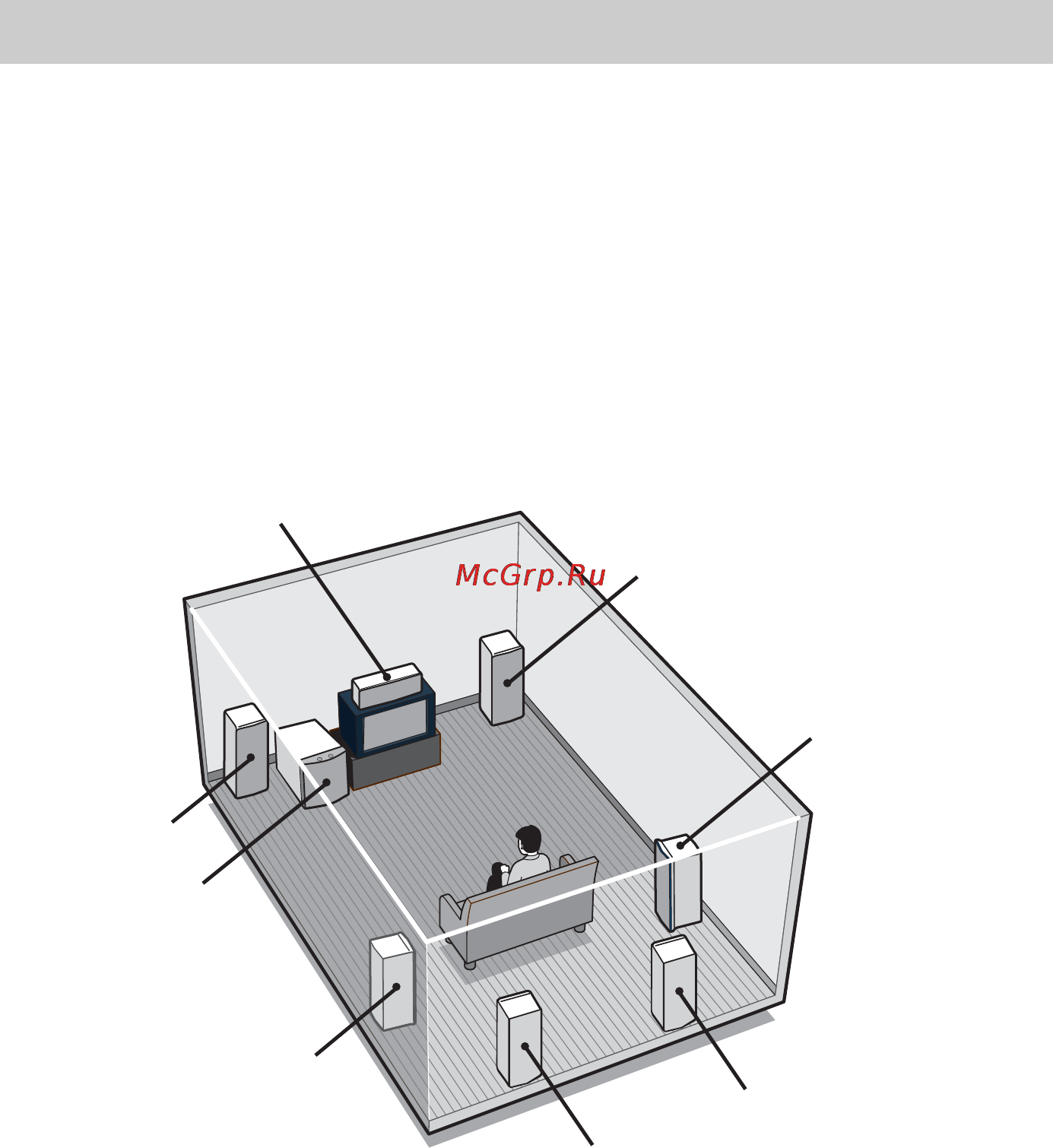

Пример конфигурации 7,1-канальной системы колонок
Советы
• При присоединении 6,1-канальной системы колонок, разместите тыловую колонку окружающего
звучания прямо за местом слушателя.
• Так как активный сабвуфер не воспроизводит высоконаправленных сигналов, вы можете
разместить его по своему усмотрению.
Импеданс колонок
Для обеспечения наилучшего многоканального окружающего звучания подключите
колонки с номинальным импедансом в 8 Ом или выше к клеммам FRONT, CENTER,
SURROUND и SURROUND BACK, и установите IMPEDANCE SELECTOR на “8Ω”.
Руководствуйтесь поставляемыми Инструкциями по эксплуатации колонок для
3: Подключение колонок
Фронтальная колонка (П)
Колонка окружающего
звучания (П)
Центральная колонка
Фронтальная
колонка (Л)
Сабвуфер
Колонка окружающего
звучания (Л)
Тыловая колонка окружающего
звучания (Л)
Тыловая колонка
окружающего звучания (П)
