К эксплуатации аппарата
11
RU
2 Подключение к видеогнездам.
(За исключением моделей с районным кодом CEL, CEK)

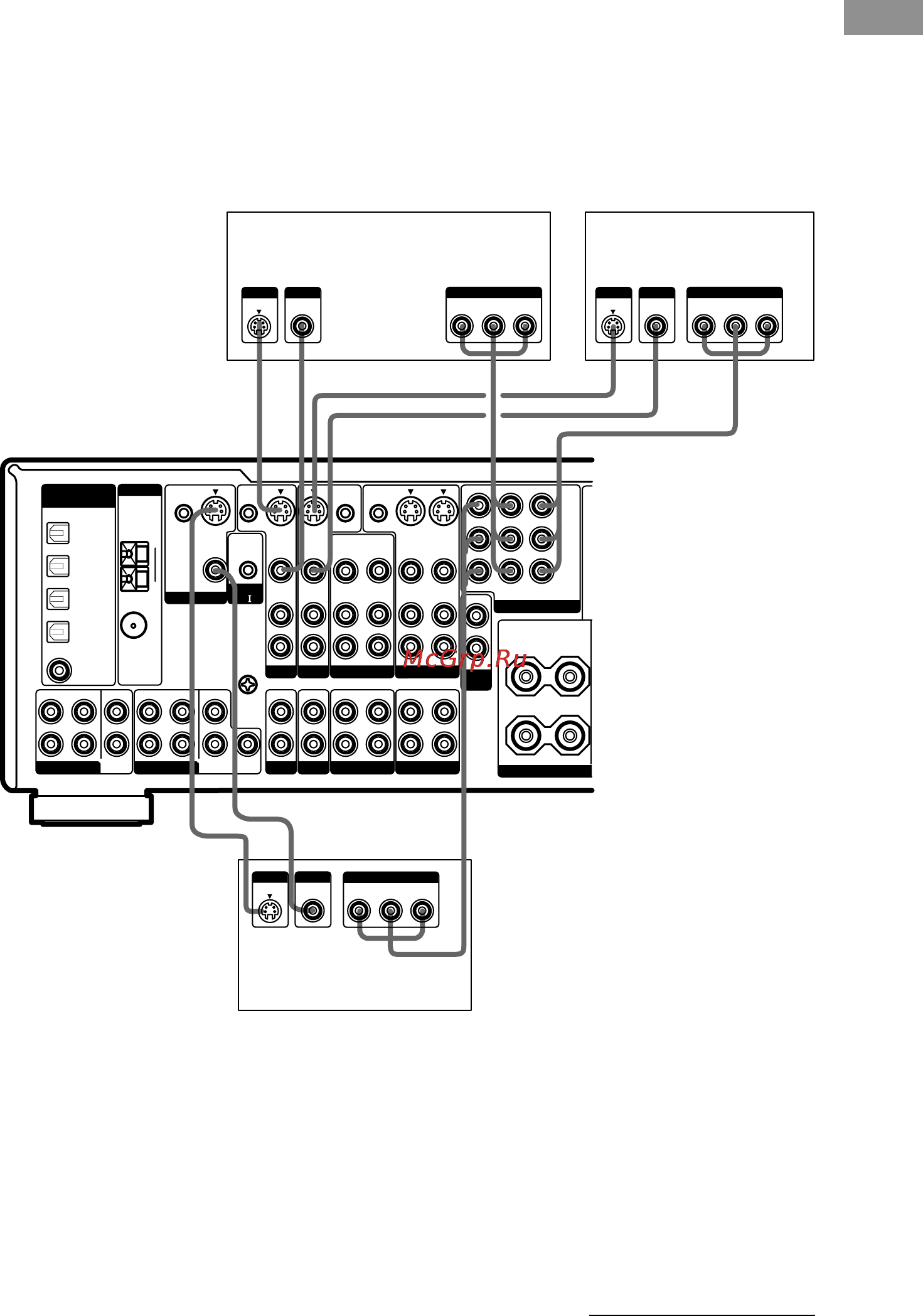

Ниже иллюстрировано, как соединить телевизор или сателлитный тюнер и DVD/LD-плейер
с выходными гнездами COMPONENT VIDEO (Y, B-Y, R-Y). При соединении телевизора с
видеовходными гнездами компонента обеспечивается высшее качество изображений.
Примечания
• Настоящий ресивер не имеет возможность преобразования компонентных видеосигналов на
S-видео- или стандартные видеосигналы (и наоборот).
• На экране телевизора, подключенного к гнездам COMPONENT VIDEO MONITOR OUT, не
появляется экранный дисплей даже при нажатии кнопкип ON SCREEN.
DVD/LD-плейерСателлитный тюнер
ТВ монитор
PHONO
CD/SACD
MD/DAT TAPE
SPEA
IN IN
OUT
IN
MULTI CH IN 2
OUT
OUT
VARIABLE
IN
SIGNAL
GND
U
CONTROL
A1
FRONT
SURROUND
CENTER
2ND
ROOM
SUB
WOOFER
L
R
L
R
L
R
L
R
MONITOR OUT
TV/SAT
IN
DVD/LD
IN
MONITOR
AUDIO
IN
IN
VIDEO
CTRL S
OUT
OUT
VIDEO
CTRL S
OUT
CTRL S
STATUS IN
CTRL S
IN
AUDIO
OUT
VIDEO 1
AUDIO
IN
TV/SAT
AUDIO
IN
DVD/LD
COMPONENT VIDEO
AUDIO
IN
AUDIO
OUT
VIDEO 2
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
MULTI CH IN 1
FRONT
SURROUND
CENTER
SURROUND
BACK
SUB
WOOFER
DIGITAL
(ASSIGNABLE)
ANTENNA
MD/DAT
OPTICAL
IN
TV/SAT
OPTICAL
IN
DVD/LD
OPTICAL
IN
FM
75
COAXIAL
DVD/LD
COAXIAL
IN
MD/DAT
OPTICAL
OUT
AM
U
Y
P
B
/C
B
/B-Y
P
R
/C
R
/R-Y
IMPEDANCE
+
SURROUND
H
HCDCD
B-Y
COMPONENT
Y
R-Y
OUTPUT OUTPUT
B-Y
COMPONENT
Y
R-Y
INPUT
H
B-Y
COMPONENT
Y
R-Y
DC
VIDEO
INPUT
S VIDEO
INPUT
S VIDEO
OUTPUT
VIDEO
OUTPUT
S VIDEO
OUTPUT
VIDEO
OUTPUT
продолжение следует
Совет
В случае, если подключаемый компонент оснащен S-видеогнездами, можно подключить
компонент к гнездам S-VIDEO на аппарате. При этом, аппарат позволяет преобразовать
стандартные видеосигналы на S-видеосигналы с выводом их от гнезд MONITOR OUT (S-VIDEO)
(только для моделей с районным кодом U, CA).
Примечание
Звуковое сопровождение телевизора прослушивается при соединении аудиовыходных гнезд
вашего телевизора с гнездами TV/SAT AUDIO IN этого аппарата. В этом случае не следует
соединить видеовыходное гнездо телевизора с гнездом TV/SAT VIDEO IN аппарата. В случае
подключения отдельного сателлитного тюнера и др. аппаратуры необходимо соединить как
аудио-, так и видеовыходные гнезда аппаратуры с аппаратом, как показано выше на рисунке.
