Другие операции
65
RU
*
1

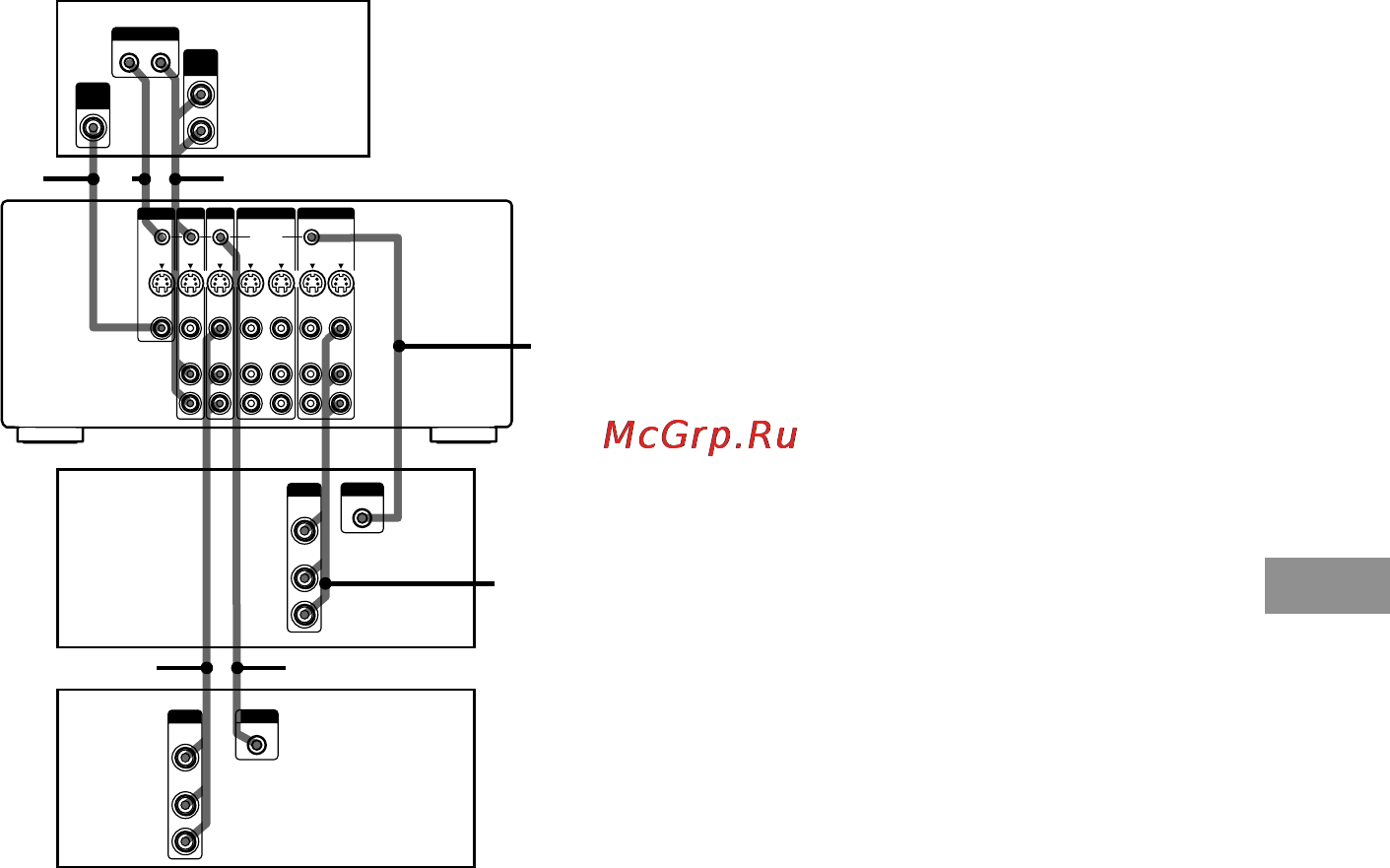

Кабель аудио/видео/управляющего
сигнала (поставляемый в комплекте).
Вытяните видеокабель из кабеля аудио/
видео/управляющего сигнала,
поставляемого в комплекте.
*
2
Кабель управляющего сигнала
(поставляемый в комплекте).
*
3
Аудио/видеокабель (не поставляемый в
комплекте).
*
4
Кабель управляющего сигнала (не
поставлеяемый в комплекте).
Используйте кабель с монофоническим
(2-полюсным) разъемом “мини-плаг”
длиной менее 2 метров.
Примечание
Подробности об управлении, выполняемом
от вашего телевизора, смотрите в
инструкции по эксплуатации, прилагаемой к
нему.
Телевизор
Ресивер
Видеомаг-
нитофон 1
DVD-
проигрыватель
AUDIO
OUT
OUT IN
S-LINK
VIDEO
IN
IN
S-LINK
VIDEO
OUT
AUDIO
OUT
OUTPUT
IN
S-LINK
VIDEO
OUT
AUDIO
OUT
OUTPUT
*
1
*
2
*
1
OUT
IN
OUT
IN
OUT
IN
OUT
IN
AUDIO
IN
VIDEO
IN
VIDEO
IN
VIDEO VIDEO
OUT
IN
OUT
OUTOUTIN
STATUS IN
IN
S2 VIDEO
IN
S2 VIDEO
IN
S2 VIDEO
CONTROL S
S2 VIDEO
AUDIO
IN
AUDIO AUDIO
VIDEO
OUT
S2 VIDEO
OUT
TV/SAT DVD/LD
VIDEO 2 VIDEO 1
MONITOR
*
4
*
3
*4
*3
