Начало эксплуатации
19
RU
Для прослушивания радиоприемника подключайте прилагаемые антенны AM/FM.
Разъемы для подключения антенн
Примечания
•Для предотвращения приема помех необходимо устанавливать рамочную антенну AM как можно
дальше от системы и других подключаемых компонентов.
•Обязательно полностью растяните проволочную антенну FM.
•После подключения проволочной антенны FM поддерживайте, насколько это возможно, ее
горизонтальное положение.
•При подключении прилагаемой рамочной антенны AM подсоединяйте черный провод (B) к
разъему U, а белый (A) - к другому разъему.
•При подключении системы к наружной антенне обязательно обеспечьте ее заземление с целью
защиты от грозового разряда. Чтобы предотвратить взрыв бытового газа, не подсоединяйте провод
заземления к газовым трубам.

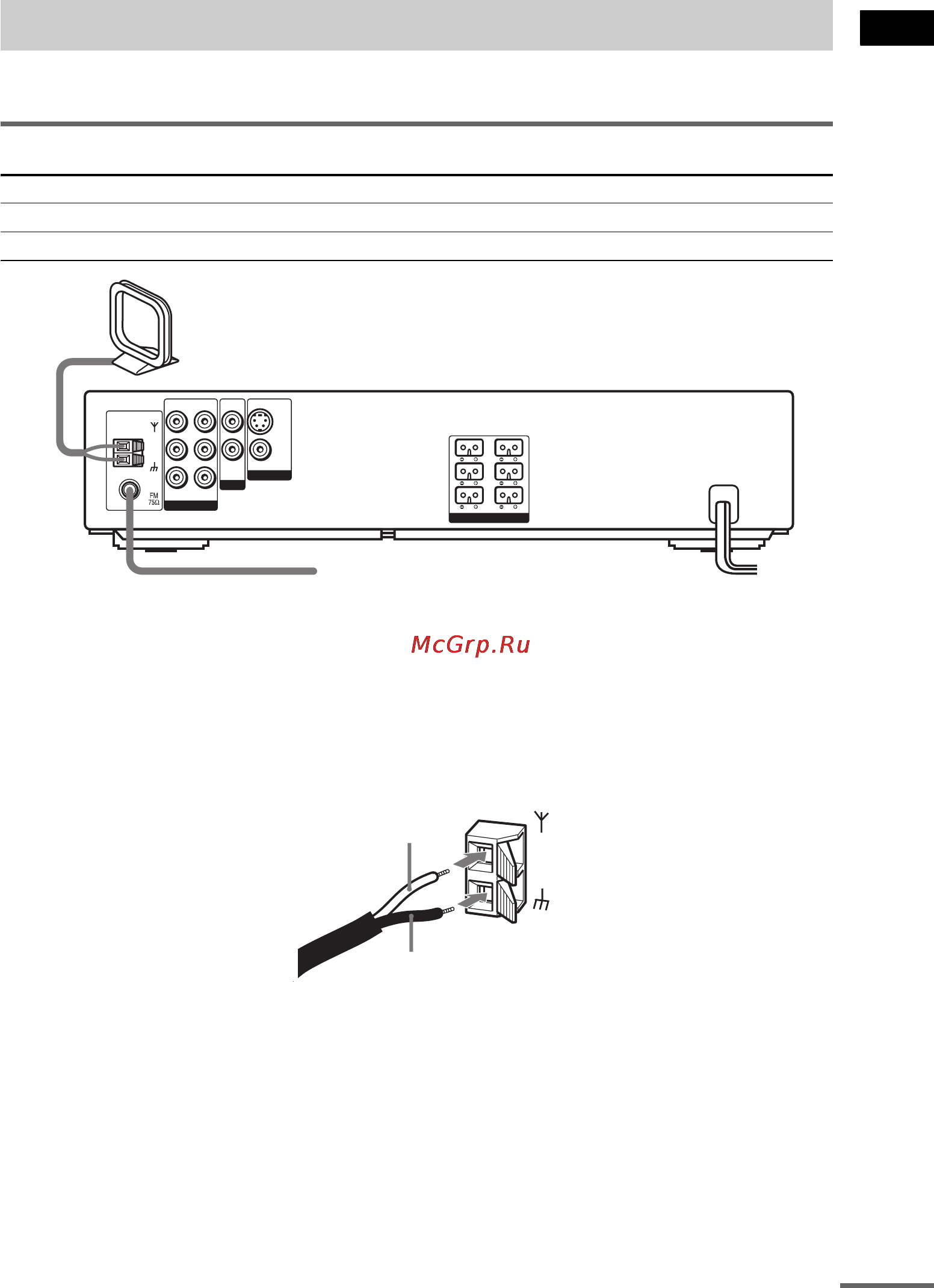

Пункт 2: Подключение антенн
Подключайте К
Рамочную антенну АМ Разъемам AM
Проволочную антенну FM Гнезду FM 75Ω COAXIAL
COAXIAL
AM
FRONT R FRONT L
WOOFERCENTER
SURR L
SURR R
SPEAKER
S VIDEO
(DVD ONLY)
VIDEO
AUDIO IN
MONITOR OUT
TV
R
L
VIDEO
VIDEO OUT
AUDIO OUT
VIDEO/SAT
IN
AUDIO IN
L
R
Рамочная антенна АМ
Проволочная антенна FM
A
B
AM
пpодолжeниe нa cлeдyющeй cтpaницe
