16
RU
1. Установка
громкоговорителей
Этот ресивер позволяет использовать
5.1-канальную акустическую систему.
Для обеспечения многоканального
эффекта обьемного звучания как в
кинотеатре обязательно подключите
все пять громкоговорителей (два
передних, центральный и два
громкоговорителя объемного
звучания) и сабвуфер (5.1-канальнaя
cиcтемa).

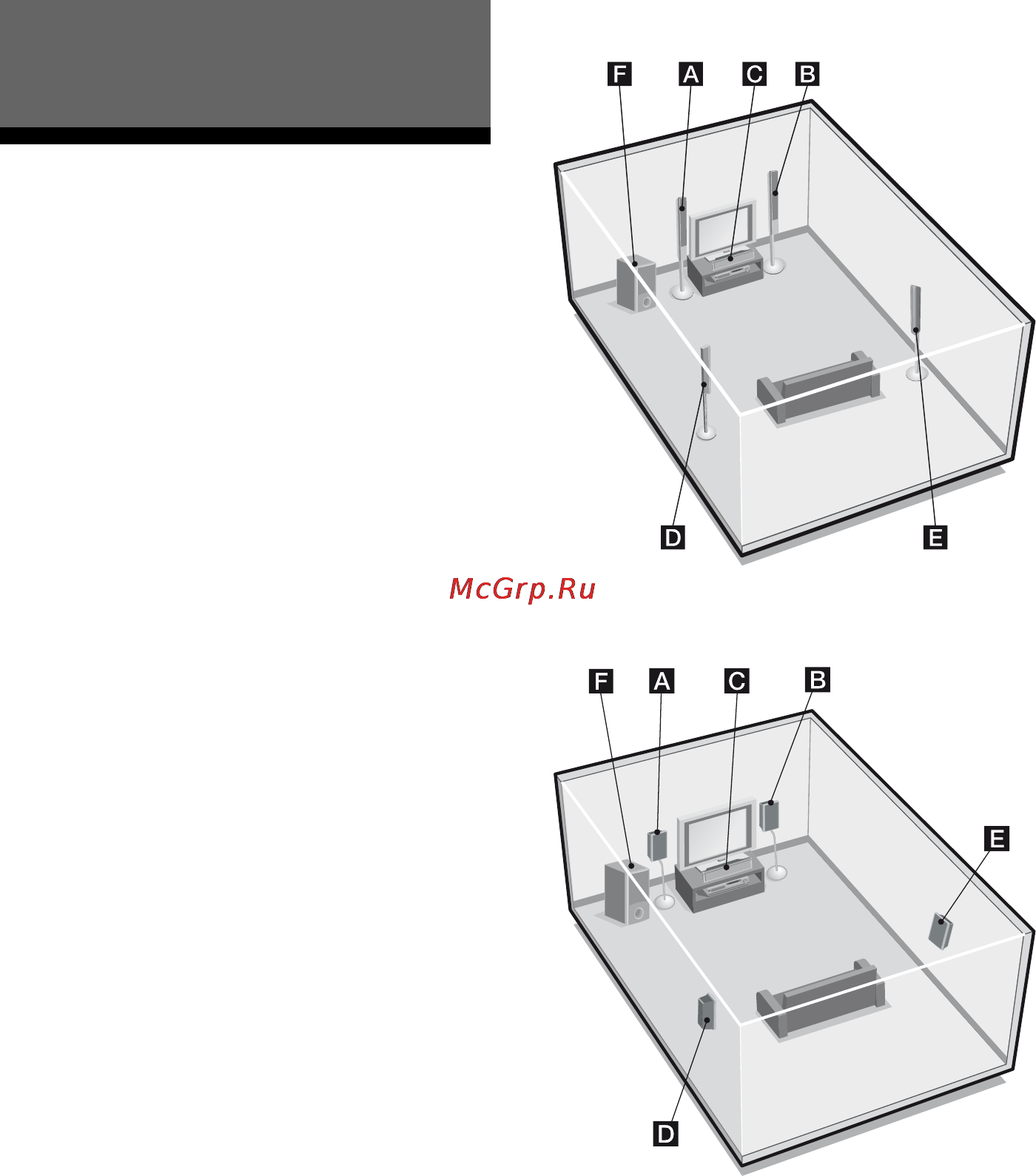

Можно разместить громкоговорители,
как показано на рисунке ниже.
AПередний громкоговоритель
(левого)
BПередний громкоговоритель
(правого)
CЦентральный громкоговоритель
DГромкоговоритель объемного
звучания (левого)
EГромкоговоритель объемного
звучания (правого)
FСабвуфер
То л ь ко H T- S F 3 6 0
То л ь ко H T- S S 3 6 0
Совет
Так как сабвуфер не воспроизводит
высоконаправленные сигналы, его можно
установить в любом месте.
Подготовка к
эксплуатации
