22
RU

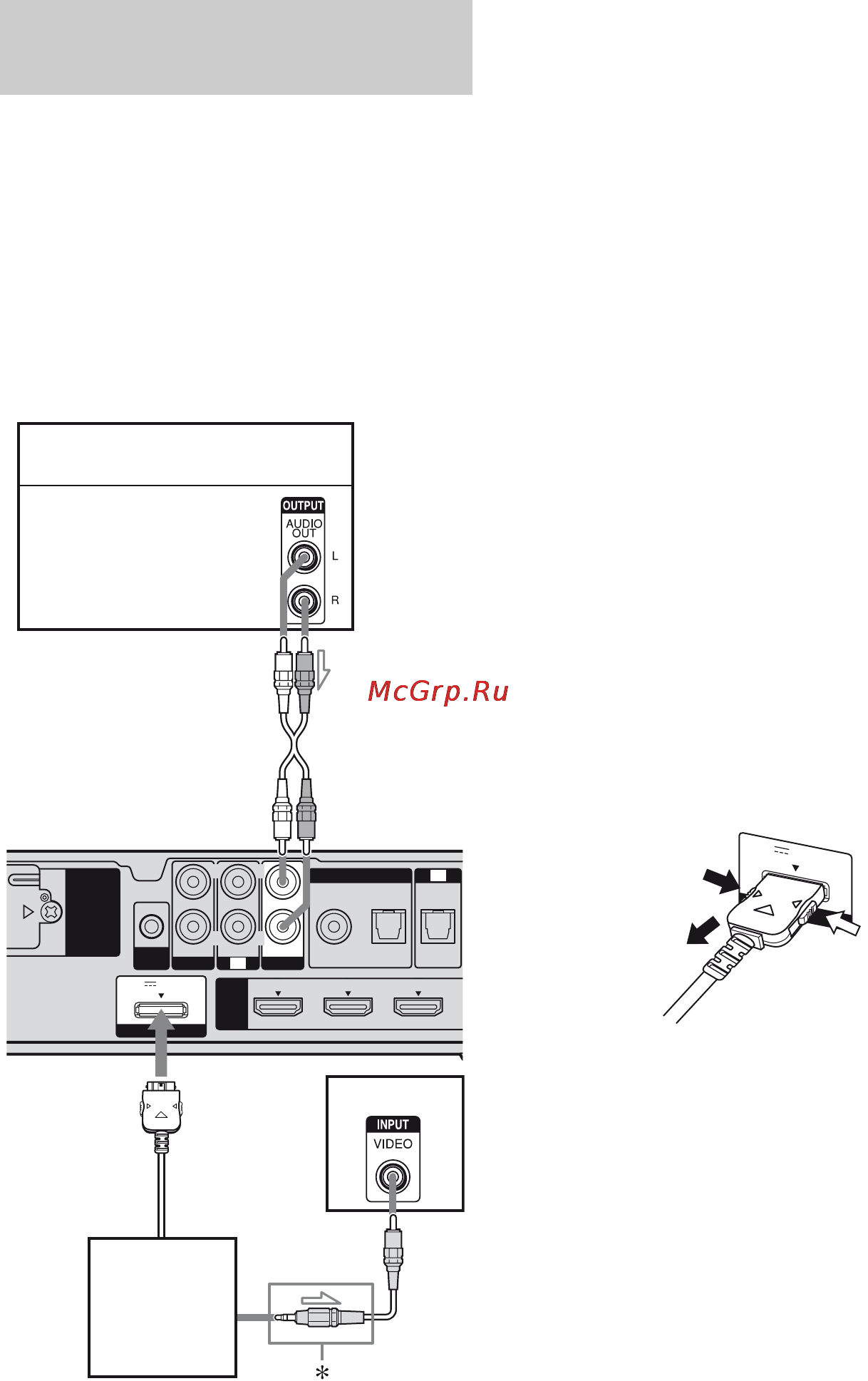

На следующем рисунке показано
подключение таких аудиокомпонентов,
как проигрыватель Super Audio CD,
проигрыватель компакт-дисков, и
адаптера DIGITAL MEDIA PORT.
Можно также просматривать
изображения на экране телевизора,
подключив видеовыход адаптера
DIGITAL MEDIA PORT к видеовходу
телевизора.
* Тип разъема зависит от адаптера DIGITAL
MEDIA PORT.
Подробную информацию см. в инструкциях
по эксплуатации, прилагаемых к адаптеру
DIGITAL MEDIA PORT.
Примечания по подключению
адаптера DIGITAL MEDIA PORT
Не подключайте и не отключайте
адаптер DIGITAL MEDIA PORT при
включенном ресивере.
• Убедитесь, что вы надежно
подсоединили DMPORT, прямо
вставьте коннектор.
Поскольку разъем адаптера DIGITAL
MEDIA PORT достаточно хрупкий,
будьте осторожны при установке или
перемещении ресивера.
• Обязательно подключайте адаптер
DIGITAL MEDIA PORT, чтобы
красная стрелка на разъеме совпадала
с красной стрелкой на гнезде
DMPORT. Для отсоединения адаптера
DIGITAL MEDIA PORT вынимайте
разъем, нажав и удерживая обе
стороны разъема.
Подключение
аудиокомпонентов
AUTO
CAL MIC
HDMI
EZW-T100
BD IN SAT INDVD IN
AUDIO IN
VIDEO 1
VIDEO 2
L
R
L
R
AUDIO IN
SA-CD
/
CD
COAX IN
SAT
OPT IN OPT INAUDIO IN
TV
DIGITAL
TV
DC5V 700mA MAX
DMPORT
Super Audio CD-проигрыватель,
CD-проигрыватель
Аудиосигналы
A
A Аудиокабель (не входит в
комплект)
B Видеокабель (не входит в
комплект)
B
Телевизор
Адаптер
DIGITAL
MEDIA PORT
2
1
D
M
P
O
R
T
D
C
5
V
7
0
0
m
A
M
A
X
1
