Sony HT-DDW880 [21/96] А подключение аудиокомпонентов
![Sony HT-DDW880 [21/96] А подключение аудиокомпонентов](/views2/1090811/page21/bg15.png)
21
RU
C:\Documents and
Settings\pc13\Desktop\JC061093_2662264312DDW880_RU\2662264312\RU03CON_HT-
DDW880-CEL.fm
masterpage: Right
HT-DDW880
2-662-264-31 (2)
Подготовка к эксплуатации
3а. Подключение аудиокомпонентов
В данном разделе описывается
подсоединение компонентов к этому
ресиверу. Перед началом подсоединения
найдите страницы приведенного ниже
раздела “Подключаемые компоненты”,
на которых описано подсоединение
каждого компонента.
После подсоединения всех имеющихся
компонентов перейдите к разделу
“4. Подключение антенн” (стр. 32).
Подключаемые компоненты
a)
Модель с гнездами MULTI CH OUTPUT и
т.п. Этот тип подключения используется
для вывода через данный ресивер
аудиосигнала, декодированного с помощью
внутреннего многоканального декодера
компонента.
b)
Модель, оснащенная только гнездами
AUDIO OUT L/R и т.п.

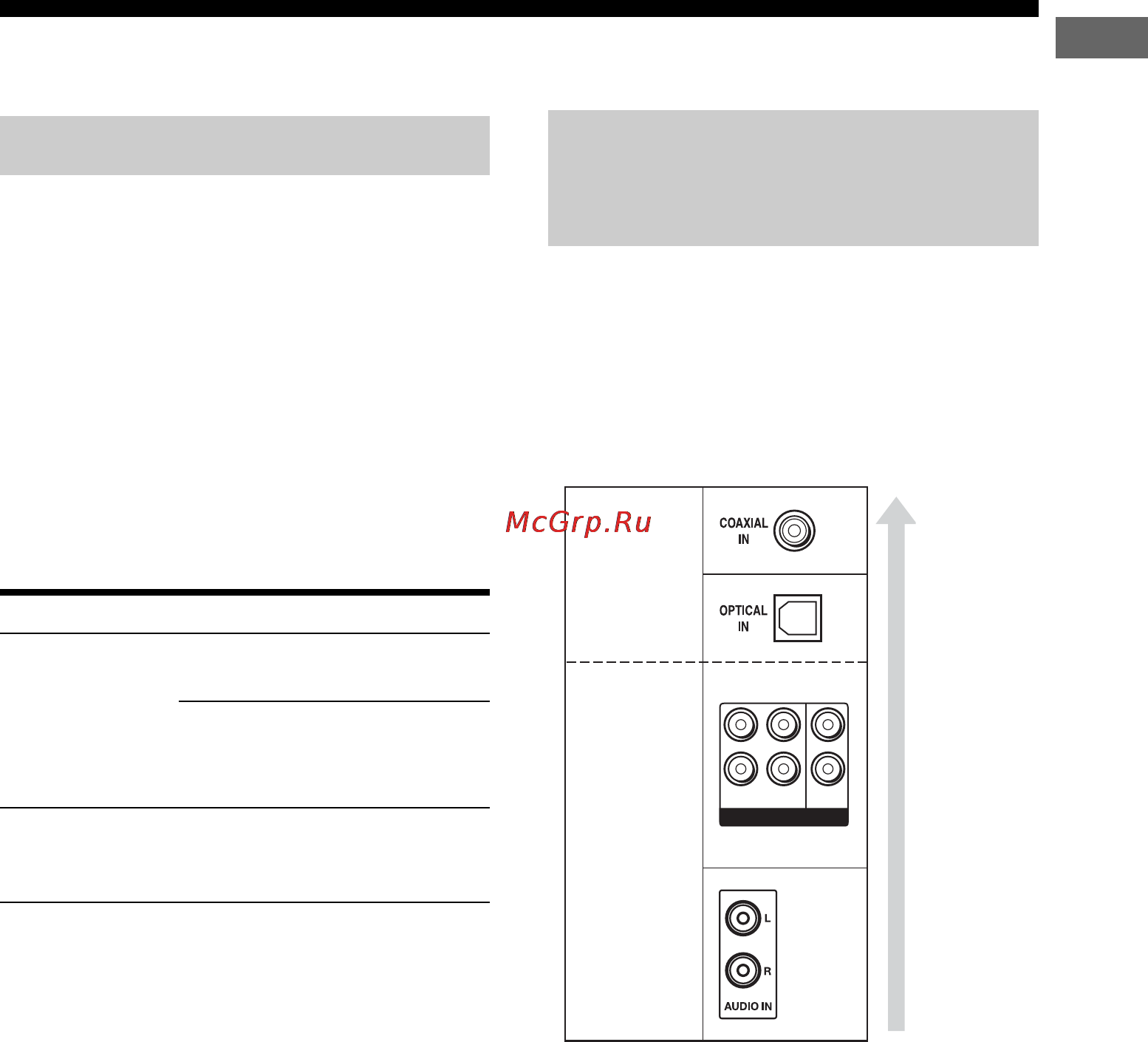

Качество звука зависит от того, какое
гнездо используется для подключения.
См. приведенный ниже рисунок.
Выберите тип подключения,
подходящий для гнезд, которыми
оснащен компонент.
Подключение компонентов
Компонент Имеет Стр.
Super Audio
CD-
проигрыва-
тель/CD-
проигрыва-
тель
Многоканальный
аудиовыход
a)
22
Только аналоговый
аудиовыход
b)
23
Дека мини-
дисков/
кассетная дека
Только аналоговый
аудиовыход
b)
23
Входное/выходное
аудиогнездо, используемое
для подключения
MULTI CH IN
FRONT
CENTER
SUB
WOOFER
SURROUND
L
R
Цифровые
Аналоговые
Высокока-
чесвенный
звук
RU01COV_HT-DDW880-CEL.book Page 21 Monday, July 24, 2006 4:59 PM
