25
RU
C:\Documents and
Settings\pc13\Desktop\JC061093_2662264312DDW880_RU\2662264312\RU03CON_HT-
DDW880-CEL.fm
masterpage: Right
HT-DDW880
2-662-264-31 (2)
Подготовка к эксплуатации
Изображение, воспроизводимое
компонентом, обеспечивающим
визуальное отображение и
подключенным к данному ресиверу,
может отображаться на экране
телевизора.
Подключать все кабели не требуется.
Подсоедините видеокабели к
соответствующим гнездам
компонентов.
Совет
При подсоединении с помощью гнезда
MONITOR OUT к телемонитору можно
просматривать выбранное вводимое
изображение.
Примечания
•Подключите компоненты для
воспроизведения изображения, например
телемонитор или проектор, к гнезду
MONITOR OUT на ресивере.
•Включите ресивер, когда видео- и
аудиосигналы воспроизводящего
компонента будут выводиться на телевизор
через ресивер. Если питание ресивера не
будет включено, то ни видео-, ни
аудиосигналы передаваться не будут.

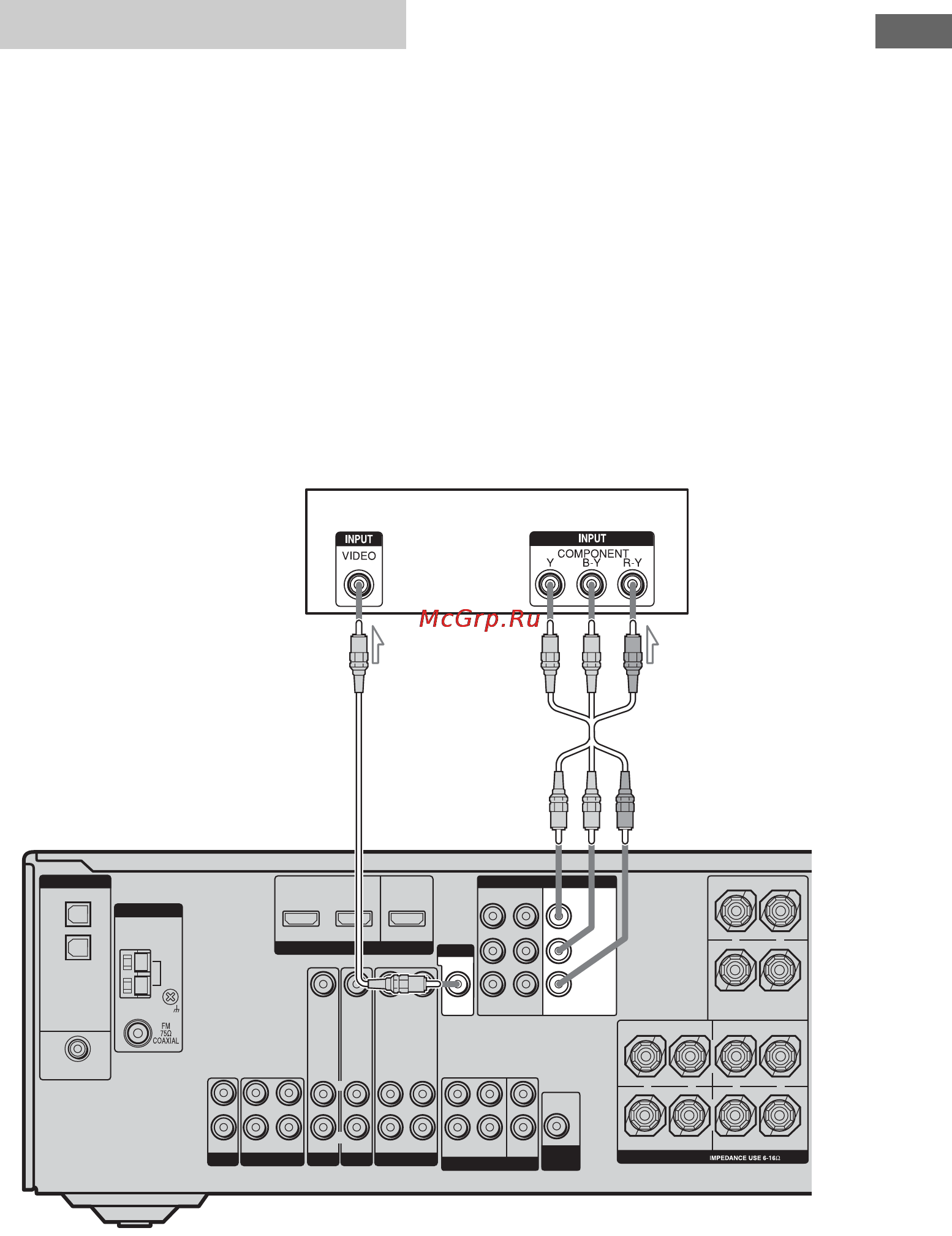

Подсоединение телемонитора
DIGITAL
OPTICAL
VIDEO 1
IN
VIDEO 2
IN
DVD
IN
COAXIAL
AM
ANTENNA
VIDEO 1
MULTI CH IN
FRONT
CENTER
SUB
WOOFER
SURROUND
VIDEO IN
AUDIO IN
AUDIO
OUT
VIDEO IN
VIDEO 2
AUDIO IN
MD/TAPE
SA-CD
/
CD
L
R
L
R
L
R
SUB
WOOFER
L
L
R
R
OUT ININ
VIDEO IN
DVD
AUDIO IN
AUDIO OUT
VIDEO OUT
CENTER
SURROUND BACK
SURROUND FRONT A
R
R
L
L
+
–
+
–
SPEAKERS
+
–
HDMI
DVD IN
ASSIGNABLE
VIDEO 2 IN
MONITOR OUT
VIDEO OUT
MONITOR
DVD
IN
ASSIGNABLE
VIDEO 2
IN
MONITOR
OUT
Y
P
R/CR
/R–Y
COMPONENT VIDEO
PB/CB
/B–Y
Телемонитор
BA
A Видеокабель (не прилагается)
B Компонентный видеокабель (не прилагается)
