Расположение кнопок и список страниц для справки
5
RU
HT-DDW750 4-246-303-31 (1) RU

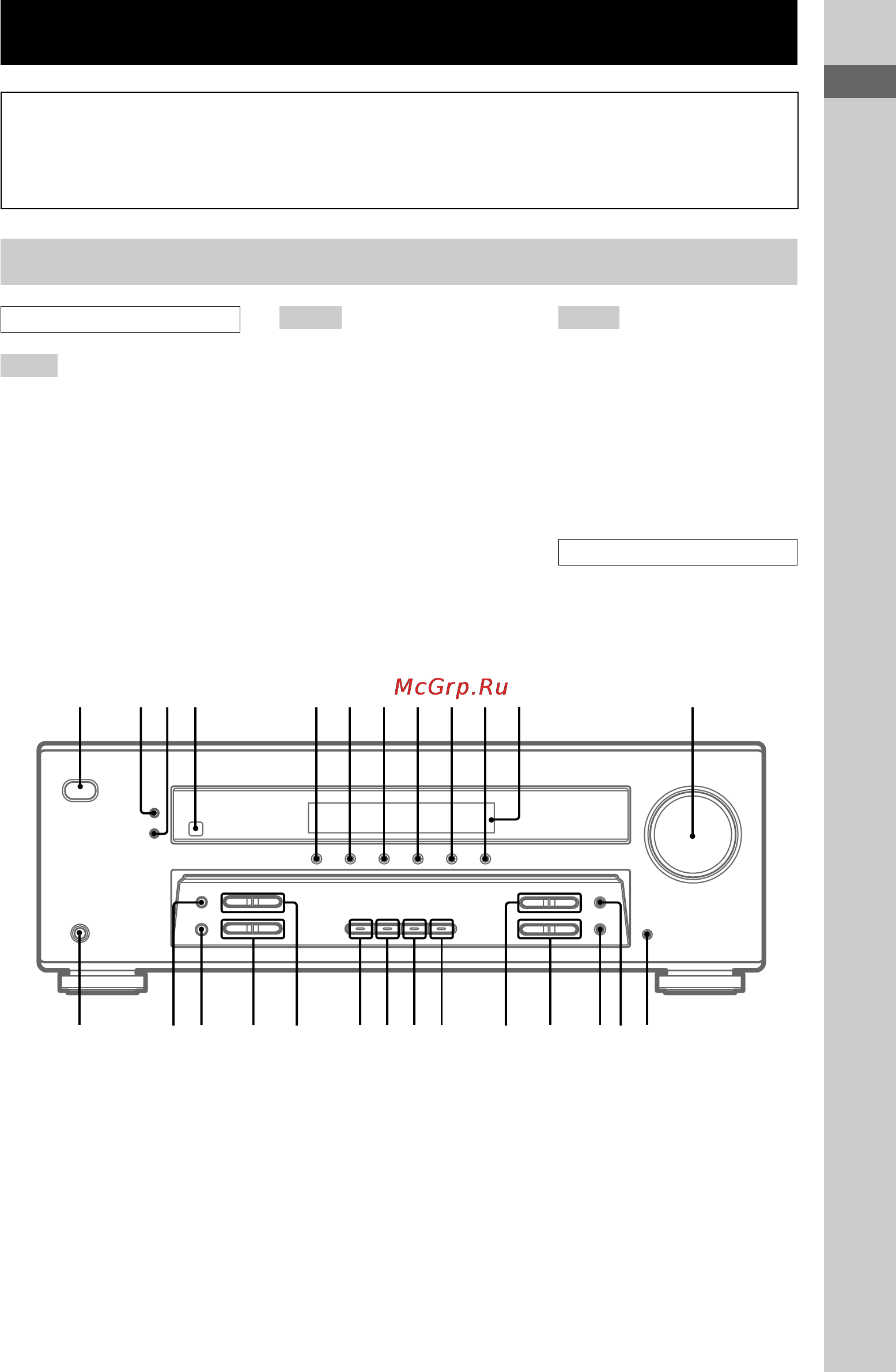

Расположение кнопок и список страниц для справки
Как пользоваться этой страницей
Используйте эту страницу для
нахождения на системе кнопок, которые
упоминаются в тексте.
Номер на рисунке
r
DISPLAY 2 (21, 31, 46)
RR
Название кнопки/детали Страница для справки
Основной блок
M – O
MAIN MENU qf (15, 26, 27,
33, 34, 51)
MASTER VOLUME qs (18, 20,
44)
MD/TAPE 8 (20)
MEMORY wg (28, 30)
MENU +/– qh (15, 26, 27, 33,
34, 51)
MENU </> qj (15, 26, 27, 33,
34, 51)
MOVIE (кнопки/Индикатор)
ql (23, 45)
MUSIC (кнопки/Индикатор)
qk (23, 24, 45)
P – Z
PHONES (Гнездо) wh (20, 25,
45)
PRESET TUNING +/– ws (30,
48)
TUNER FM/AM q; (20, 29, 30,
33)
TUNING +/– wd (29)
VIDEO 1 5 (20)
VIDEO 2 6 (20)
НOМЕРА И ЗНАКИ
2CH (кнопки/Индикатор) wa
(22, 24, 27)
`/1 (Питание) 1 (14, 19, 27,
28, 35, 48)
АЛФАВИТНЫЙ ПОРЯДОК
A – L
A.F.D. (кнопки/Индикатор)
w; (22– 24)
CD 9 (20)
DIMMER 3 (21)
DISPLAY 2 (21, 31, 46)
Дисплей qa (21)
DVD 7 (20)
ENTER qg (33, 35)
FM MODE wf (29)
INPUT MODE qd (20)
IR (приемник) 4 (36, 46)
g
?/1
qdqfqgqhqjqkqlw;wawswdwg wfwh
1784 0 qa qs523
