Подключение компонентов
7
RU
HT-DDW750 4-246-303-31 (1) RU

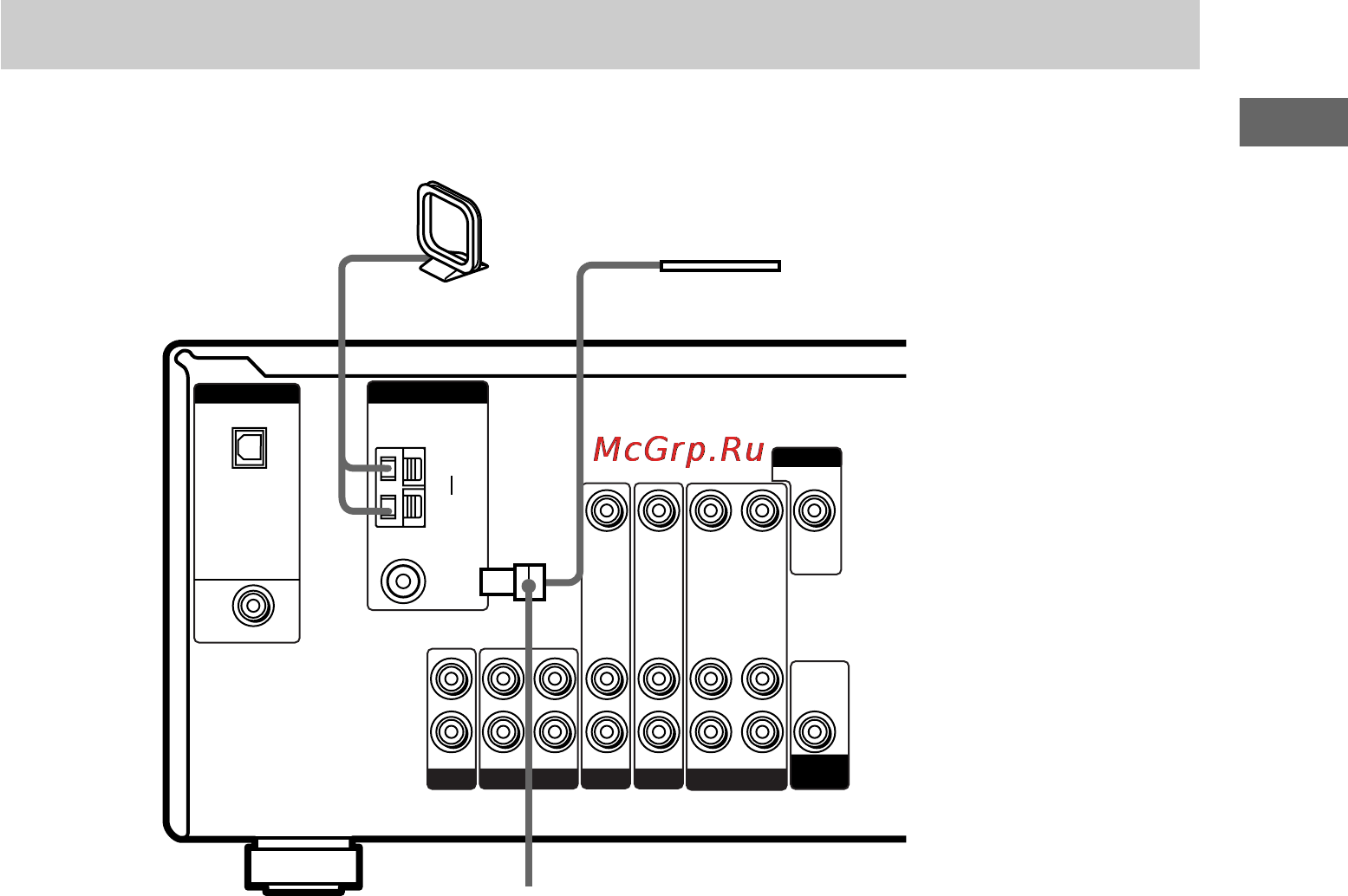

Подключение антенн
Проволочная FM-антенна
(В комплекте)
Рамочная АМ-антенна
(В комплекте)
Примечания по подключению
антенн
• Во избежание шумовой перекрестной
помехи установите рамочную
АМ-антенну на большом расстоянии от
ресивера и других компонентов.
• Натяните проволочную FM-антенну
полностью.
• Соединенная проволочная FM-антенна
должна быть как можно
горизонтальнее.
* Форма разъема отличается в зависимости от районного кода.
L
R
y
AM
FM
75Ω
COAXIAL
DIGITAL
ANTENNA
MONITOR
SUB
WOOFER
VIDEO 1
VIDEO 2
DVDMD/TAPE
CD
OPTICAL
VIDEO 2
IN
DVD IN
COAXIAL
IN OUT
IN
AUDIO IN AUDIO IN
AUDIO OUT AUDIO IN
VIDEO IN VIDEO IN
VIDEO OUT VIDEO IN
VIDEO OUT
AUDIO
OUT
*
