Sony HT-DDW750 [6/52] Необходимые кабели
![Sony HT-DDW750 [6/52] Необходимые кабели](/views2/1090823/page6/bg6.png)
6
RU
HT-DDW750 4-246-303-31 (1) RU
Подключение компонентов
Необходимые кабели
Перед началом эксплуатации
• Перед выполнением каких-либо соединений выключите питание всех компонентов.
• Не подсоединяйте силовой кабель переменного тока к сети до тех пор, пока не будут
завершены все соединения.
• Следует выполнить соединения прочно во избежание фона и шума.
• Аудио/видеокабели соедините, согласовывая их штеккеры с гнездами на компонентах
по расцветке: желтый (видео) с желтым; белый (аудио левый) с белым; красный (аудио
правый) с красным.
• При подключении оптических цифровых кабелей вставьте разъемы кабелей до щелчка.
• Не допускаются изгиб оптического цифрового кабеля и образование узла на нем.

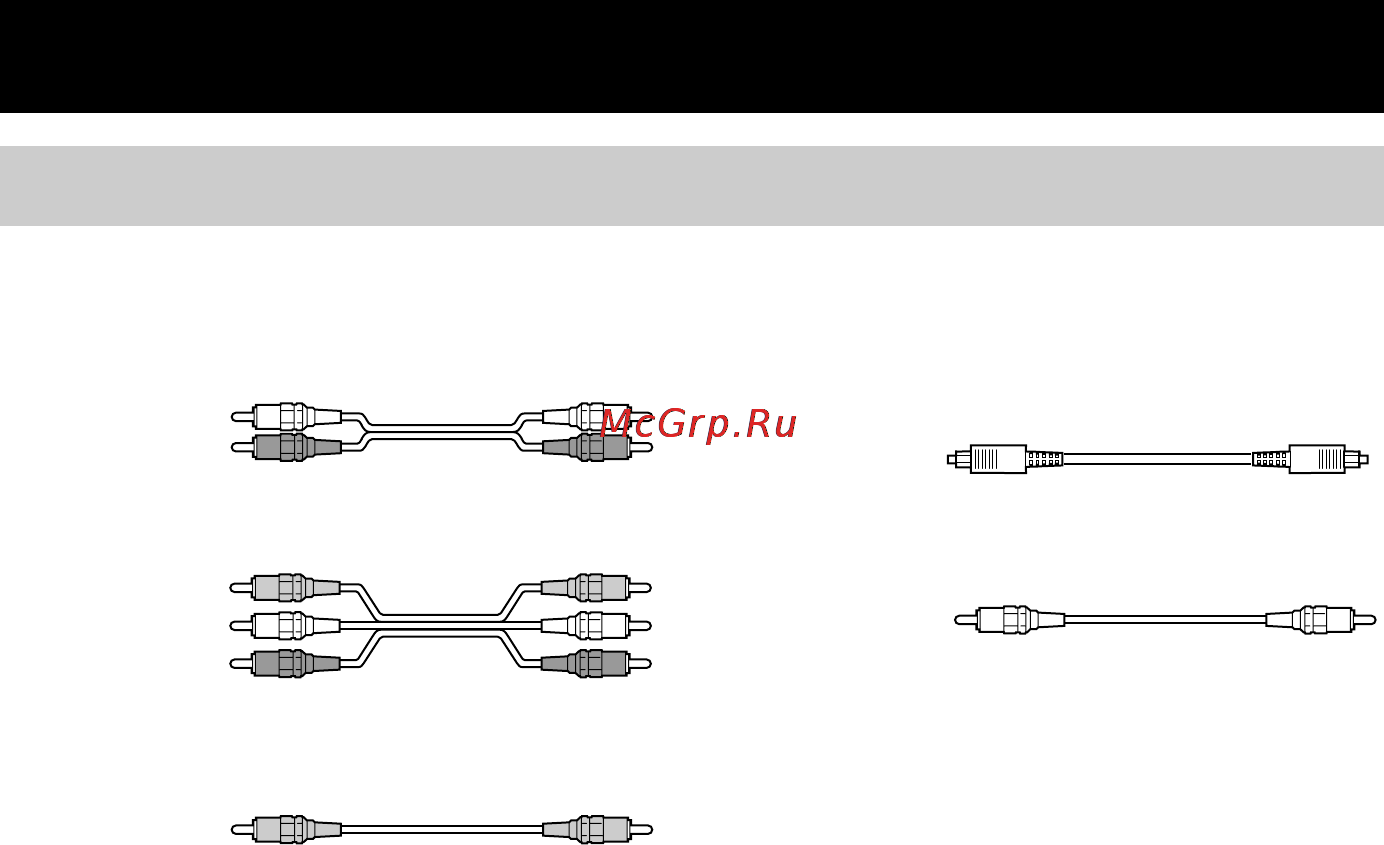

Для подключения компонентов необходимы следующие дополнительные
соединительные кабели: A – E (стр. 8–10).
D Оптический цифровой кабель
(Нет в комплекте)
E Коаксиальный цифровой кабель
(в комплекте)
Оранжевый
A Аудиокабель (Нет в комплекте)
Белый (Левый)
Красный (Правый)
B
Аудио/видеокабель (Нет в комплекте)
Желтый (Видео)
Белый
(Левый/аудио)
Красный
(Правый/аудио)
CВидеокабель (Нет в комплекте)
Желтый
