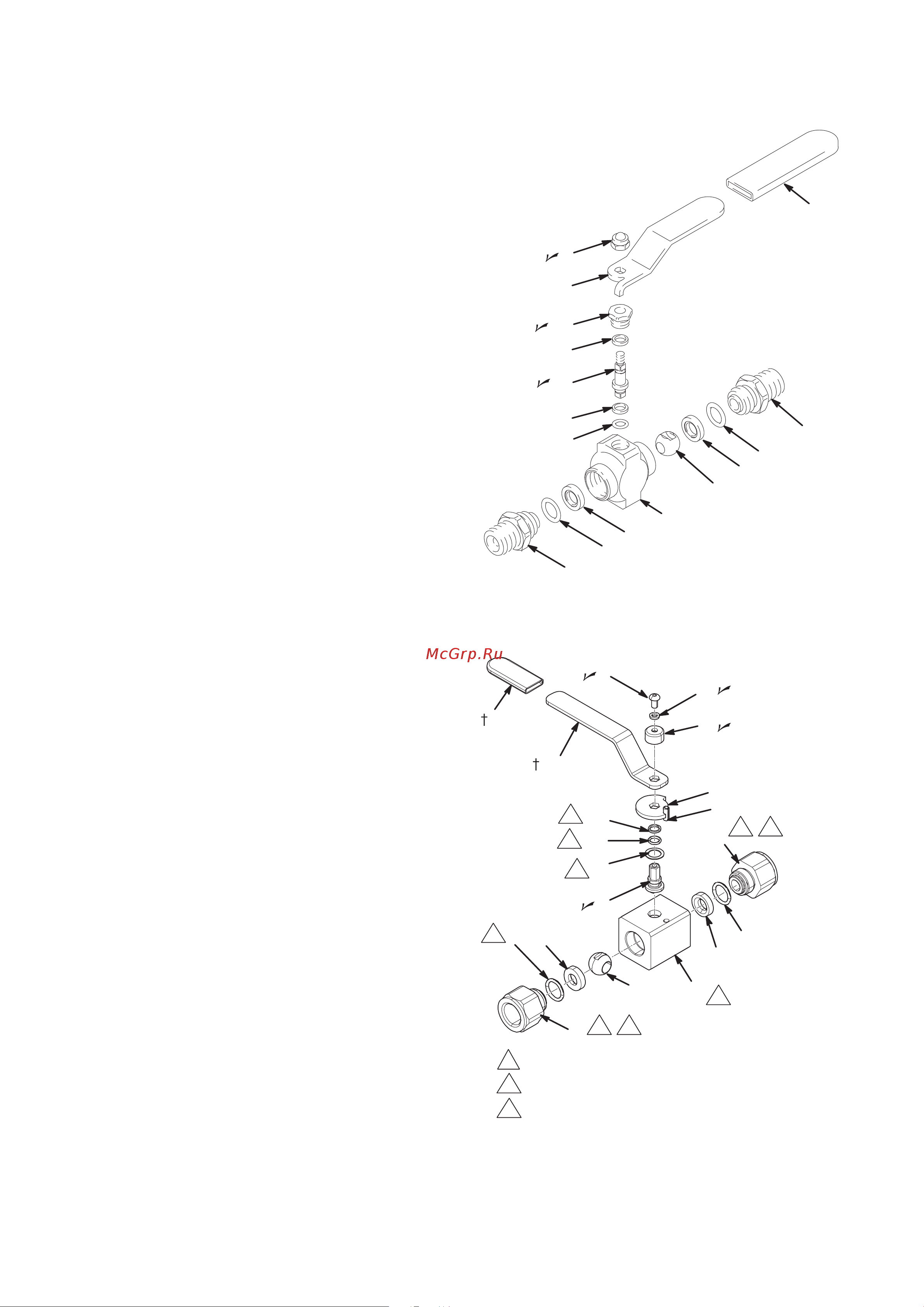

Детали одноходового клапана
Модель 238612, серия A
Максимальное рабочее давление: 35МПа (350бар, 5000фунтов на
кв.дюйм), 3/8 npt(mbe), фторэластомерные сальниковые уплотнения
Модель 238635, серия A
Максимальное рабочее давление: 35МПа (350бар, 5000фунтов на
кв.дюйм), 1/4 npt(mbe), фторэластомерные сальниковые уплотнения
Модель 262739, серия A (включает рукоятку)
Максимальное рабочее давление: 50МПа (500бар, 7250фунтов на
кв.дюйм), 1/2npt (fbe), сальниковые уплотнения из ПТФЭ, седла из ПЭЭК,
нержавеющая сталь
Модель 262740, серия A (без рукоятки)
Максимальное рабочее давление: 50МПа (500бар, 7250фунтов на
кв.дюйм), 1/2npt(fbe), сальниковые уплотнения из ПТФЭ, седла из ПЭЭК,
нержавеющая сталь
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 190180 РЫЧАГ, клапан
1
2 178743 КОРПУС, клапан
1
3* 172094 СЕДЛО, шарик, нейлон
2
4 102310
ГАЙКА, шестигранная; колпачок из
нейлона; №10–32
1
5* 110241
САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого сечения;
фторэластомер
2
6* 110242
САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого сечения;
фторэластомер
1
7* 164900
ШАЙБА, плоская, нейлон
2
8* 178746
ШАРИК, клапан
1
9 165599
ШПИЛЬКА, клапан; 3/8npt(m) Модель 238612
2
165274
ШПИЛЬКА, клапан; 1/4npt(m) Модель 238635
2
10 165964
ГАЙКА, уплотнительная
1
11 178745
СТЕРЖЕНЬ, клапан
1
12 112907
ЗАХВАТ, рукоятка
1
* Эти детали включены в ремонтный комплект 217559, который
можно приобрести отдельно.
 Храните эти запасные части в легко доступном месте, чтобы
сократить время простоев.
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ
КОЛ-ВО
1 16K986
КОРПУС, шаровой клапан, 1/2дюйма, нерж.
сталь
1
2* 16M175 КОЛЬЦО, уплотнительное, клапан, ацеталь
1
3 16M165
СТЕРЖЕНЬ, клапан, шарик, 1/2npt, нерж.
сталь
1
4* 16M199 ШАРИК, клапан, 3/4, нерж. сталь, хром
1
5* 16M174 СЕДЛО, шарик, клапан, 1/2npt, нерж. сталь
1
6 867370 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО
СЕЧЕНИЯ, сальниковое уплотнение,
ПТФЭ, 114
2
7 16M161 КОЛПАЧОК, торцевой, клапан, 1/2npt,
нерж. сталь
2
8* 113137 УПЛОТНЕНИЕ, уплотнительное кольцо
круглого сечения; стойкое к действию
растворителей
2
9 107090 ШТИФТ, пружинный, прямой
1
10* 126021 КОЛЬЦО, опорное; ПТФЭ
1
11 16K988 УПОР, рукоятка; нерж. сталь
1
12† 16K989 РУКОЯТКА, шаровой клапан 1/2дюйма;
нерж. сталь
1
13 16K987 КОЛПАЧОК, зажимной; нерж. сталь
1
14 551787 ВИНТ, 10–32x3/8дюйма, нерж. сталь
1
15† 112907 ЗАХВАТ, рукоятка; желтый
1
18 551788 ШАЙБА, стопорная, разрезная, №10,
нерж. сталь
1
† Включено только в модель 262739.
* Эти детали включены в ремонтный комплект 24M601, который
можно приобрести отдельно.
Храните эти запасные части в легко доступном месте, чтобы
сократить время простоев.
3*
5*
4
1
10
*7
11
9
5*
12
3*
2
8*
9
*7
*6
ti18891a
5
3
15
12
*10
11
*6
*5
13
4*
1
6
7
*2
*8
14
18
7
1
1
1
1
9
2 3
2 3
1
1
2
3
Нанесите консистентную литиевую смазку.
Нанесите на резьбу резьбовой герметик средней
фиксации (синий).
Затяните с усилием 81Н•м (60футофунтов).
