12 312909ZAF

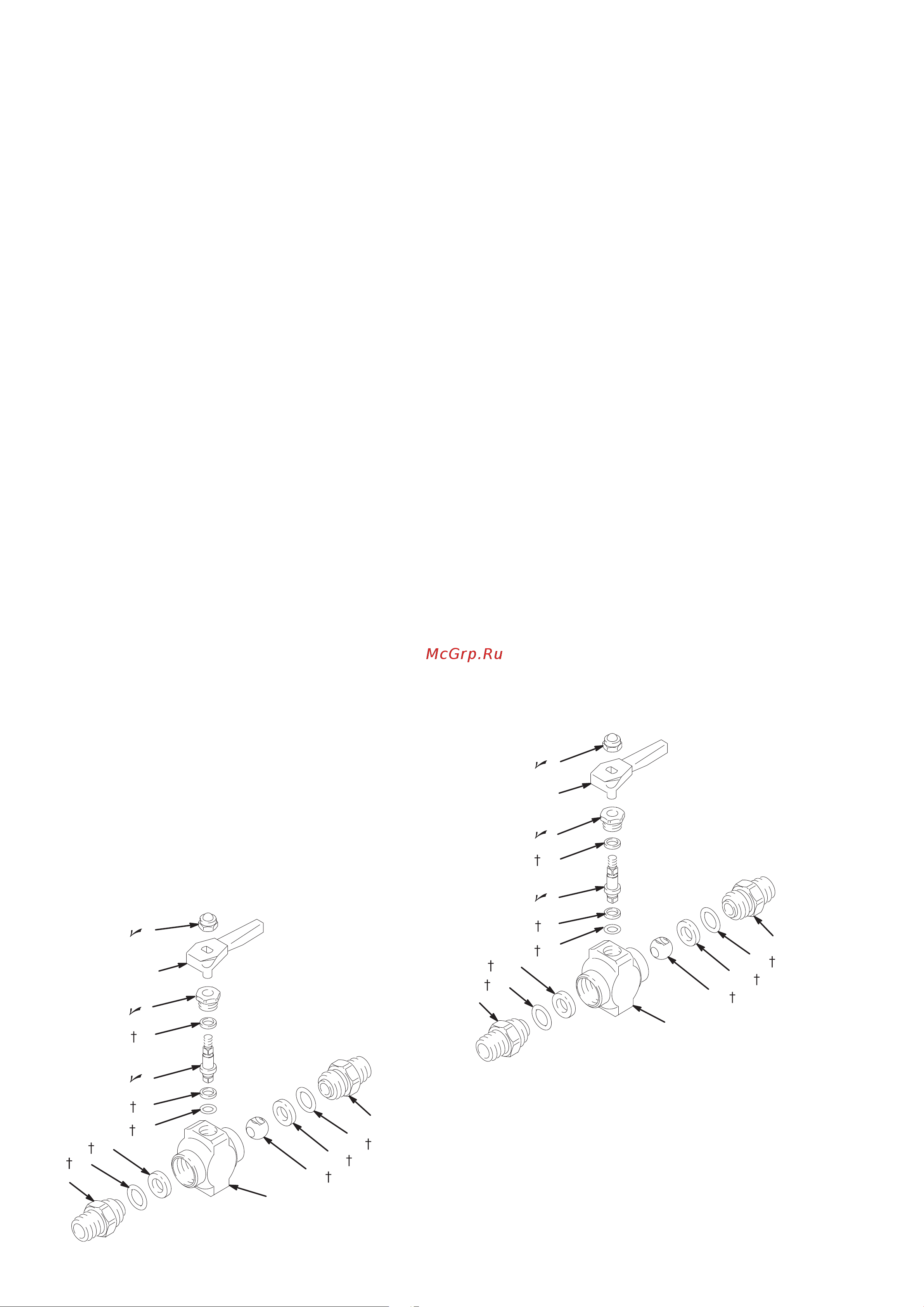

Детали одноходового клапана
Модель 210657, серия B
Максимальное рабочее давление: 35МПа (350бар, 5000фунтов на
кв.дюйм), 1/4 npt(mbe), фторэластомерные сальниковые уплотнения
Модель 210658, серия B; модель 24F607, серия A
Максимальное рабочее давление: 35МПа (350бар, 5000фунтов на
кв.дюйм), 3/8 npt(mbe), фторэластомерные сальниковые уплотнения
Модель 223960, серия A
Максимальное рабочее давление: 35МПа (350бар, 5000фунтов на
кв.дюйм), 3/8 npt(mbe), сальниковые уплотнения из ПТФЭ
Модель 210659, серия B
Максимальное рабочее давление: 35МПа (350бар, 5000фунтов на
кв.дюйм), 3/8 npt(m) x 1/4 npt(m), фторэластомерные сальниковые
уплотнения
Модель 223959, серия A
Максимальное рабочее давление: 35МПа (350бар, 5000фунтов на
кв.дюйм), 3/8 npt(m) x 1/4 npt(m), сальниковые уплотнения из ПТФЭ
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 102310 ГАЙКА, шестигранная; колпачок из
нейлона; №10–32
1
2 110242† САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого сечения;
фторэластомер
Модели 210658 и 210657
1
104893* САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого сечения;
ПТФЭ Модель 223960
1
3 110241† САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого сечения;
фторэластомер
Модели 210658 и 210657
2
104892* САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого сечения;
ПТФЭ Модель 223960
2
4 164900*† ШАЙБА, плоская, нейлон
2
5 178746*† ШАРИК, клапан
1
6 165274 ШПИЛЬКА, клапан; 1/4npt(m)
Модель 210657
2
165599 ШПИЛЬКА, клапан; 3/8npt(m)
Только для моделей 210658 и 223960
2
16F448 ШПИЛЬКА, клапан, 3/8npt(m),
никелированная
Модель 24F607
2
7 165964 ГАЙКА, уплотнительная
2
8 178745 СТЕРЖЕНЬ, клапан
1
9 172094*† СЕДЛО, шарик, нейлон
2
10 178747 РЫЧАГ, клапан
1
11 178743 КОРПУС, клапан
Модели 210657, 210658, 223960
1
16F447 КОРПУС, клапан, никелированный
Модель 24F607
2
* Эти детали включены в ремонтный комплект 217560, который
можно приобрести отдельно.
† Эти детали включены в ремонтный комплект 217559, который
можно приобрести отдельно.
 Храните эти запасные части в легко доступном месте, чтобы
сократить время простоев.
6
3*
9*
5*
11
*9
*3
6
1
10
7
8
*4
*2
*4
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1
102310
ГАЙКА, шестигранная; колпачок из
нейлона; №10–32
1
2
110242†
САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого сечения;
фторэластомер Модель 210659
1
104893*
САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого сечения;
ПТФЭ Модель 223959
1
3
110241† САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого сечения;
фторэластомер Модель 210659
2
104892*
САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого сечения;
ПТФЭ Модель 223959
2
4
164900*†
ШАЙБА, плоская, нейлон 2
5
178746*†
ШАРИК, клапан 1
6
165274 ШПИЛЬКА, клапан; 1/4npt(m) 1
7
165599 ШПИЛЬКА, клапан; 3/8npt(m) 1
8
165964
ГАЙКА, уплотнительная 1
9
178745
СТЕРЖЕНЬ, клапан 1
10
72094*† СЕДЛО, шарик, нейлон 2
11
178747 РЫЧАГ, клапан 1
12
178743 КОРПУС, клапан 1
* Эти детали включены в ремонтный комплект 217560, который
можно приобрести отдельно.
† Эти детали включены в ремонтный комплект 217559, который
можно приобрести отдельно.
Храните эти запасные части в легко доступном месте, чтобы
сократить время простоев.
6
3*
10*
5*
12
*10
*3
7
1
11
8
*4
9
*4
*2
