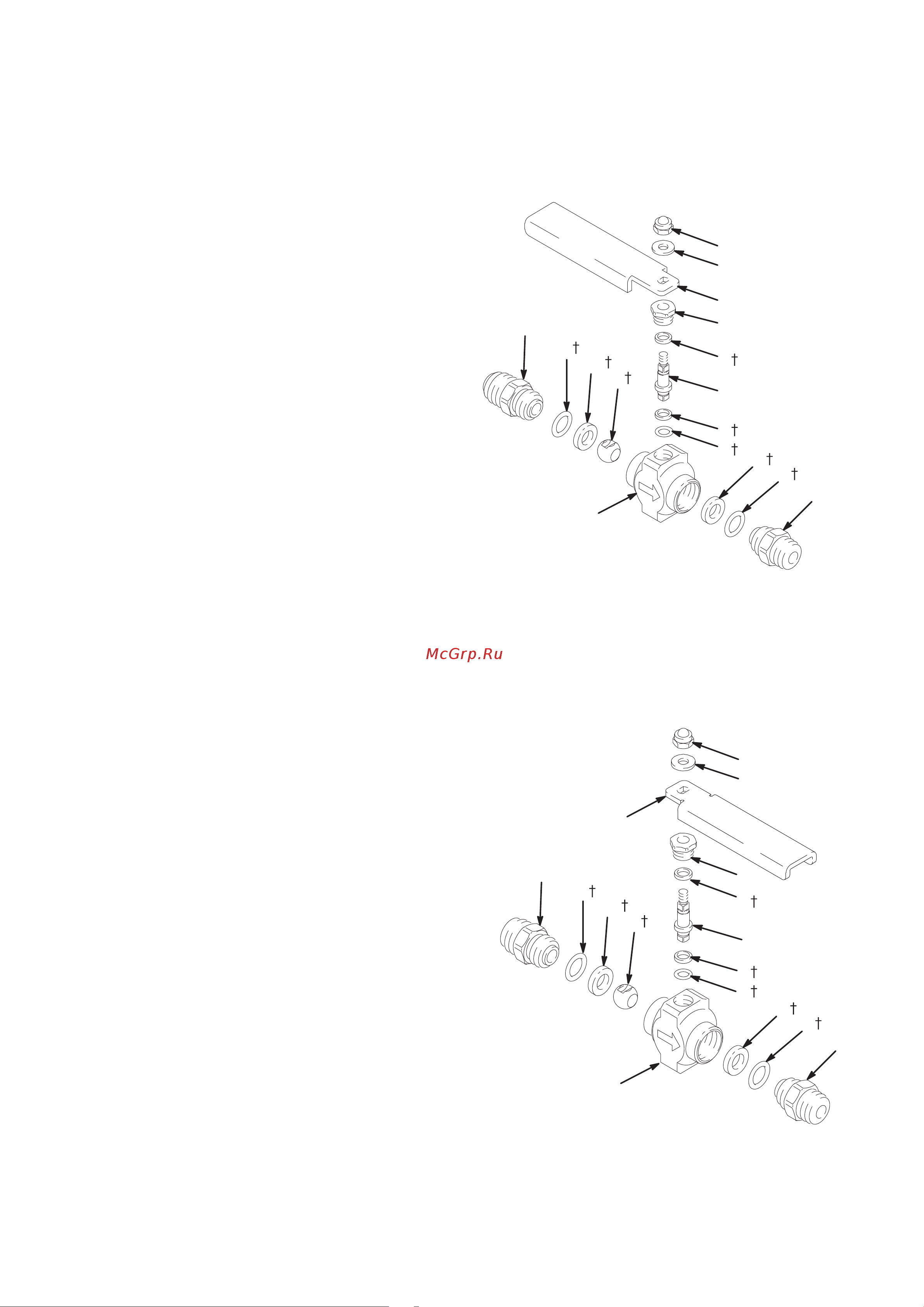

Детали одноходового клапана
Модель 237469, серия A
Максимальное рабочее давление: 35МПа (350бар, 5000фунтов
на кв.дюйм), 3/8 npt(m) x 1/4 npt(m), фторэластомерные
сальниковые уплотнения, карбидное седло
Модель 239280, серия A
Максимальное рабочее давление: 35МПа (350бар, 5000фунтов
на кв.дюйм), 1/4 npt(m) x 1/4 npt(m), фторэластомерные
сальниковые уплотнения, карбидное седло
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 102310 ГАЙКА, шестигранная; колпачок
из нейлона; №10–32
1
2† 110242 САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо
круглого сечения;
фторэластомер
1
3† 110241 САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо
круглого сечения;
фторэластомер
2
4† 164900 ШАЙБА, плоская, нейлон
2
5† 190079 ШАРИК, клапан
1
6 190081 ШПИЛЬКА, клапан; 3/8npt(m)
1
7 165964 ГАЙКА, уплотнительная
1
8 187163 СТЕРЖЕНЬ, клапан
1
9† 223521 СЕДЛО, шар, карбид
1
10 190083 РЫЧАГ, клапан
1
11 178743 КОРПУС, клапан
1
12† 172094 СЕДЛО, шарик
1
13 190338 НИППЕЛЬ, 1/4npt(m)
1
14 112776 ШАЙБА, плоская
1
† Эти детали включены в ремонтный комплект 237693,
который можно приобрести отдельно.
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 102310 ГАЙКА, шестигранная; колпачок
из нейлона; №10–32
1
2† 110242 САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо
круглого сечения;
фторэластомер
1
3† 110241 САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо
круглого сечения;
фторэластомер
2
4† 164900 ШАЙБА, плоская, нейлон
2
5† 190079 ШАРИК, клапан
1
7 165964 ГАЙКА, уплотнительная
1
8 187163 СТЕРЖЕНЬ, клапан
1
9† 223521 СЕДЛО, шар, карбид
1
10 190083 РЫЧАГ, клапан
1
11 178743 КОРПУС, клапан
1
12† 172094 СЕДЛО, шарик
1
13 190338 НИППЕЛЬ, 1/4npt(m)
2
14 112776 ШАЙБА, плоская
1
† Эти детали включены в ремонтный комплект 237693,
который можно приобрести отдельно.
6
3
12
5
11
9
3
13
1
10
7
8
2
4
4
14
04332
13
3
12
5
11
9
3
13
1
10
7
8
2
4
4
14
