312909ZAF 15

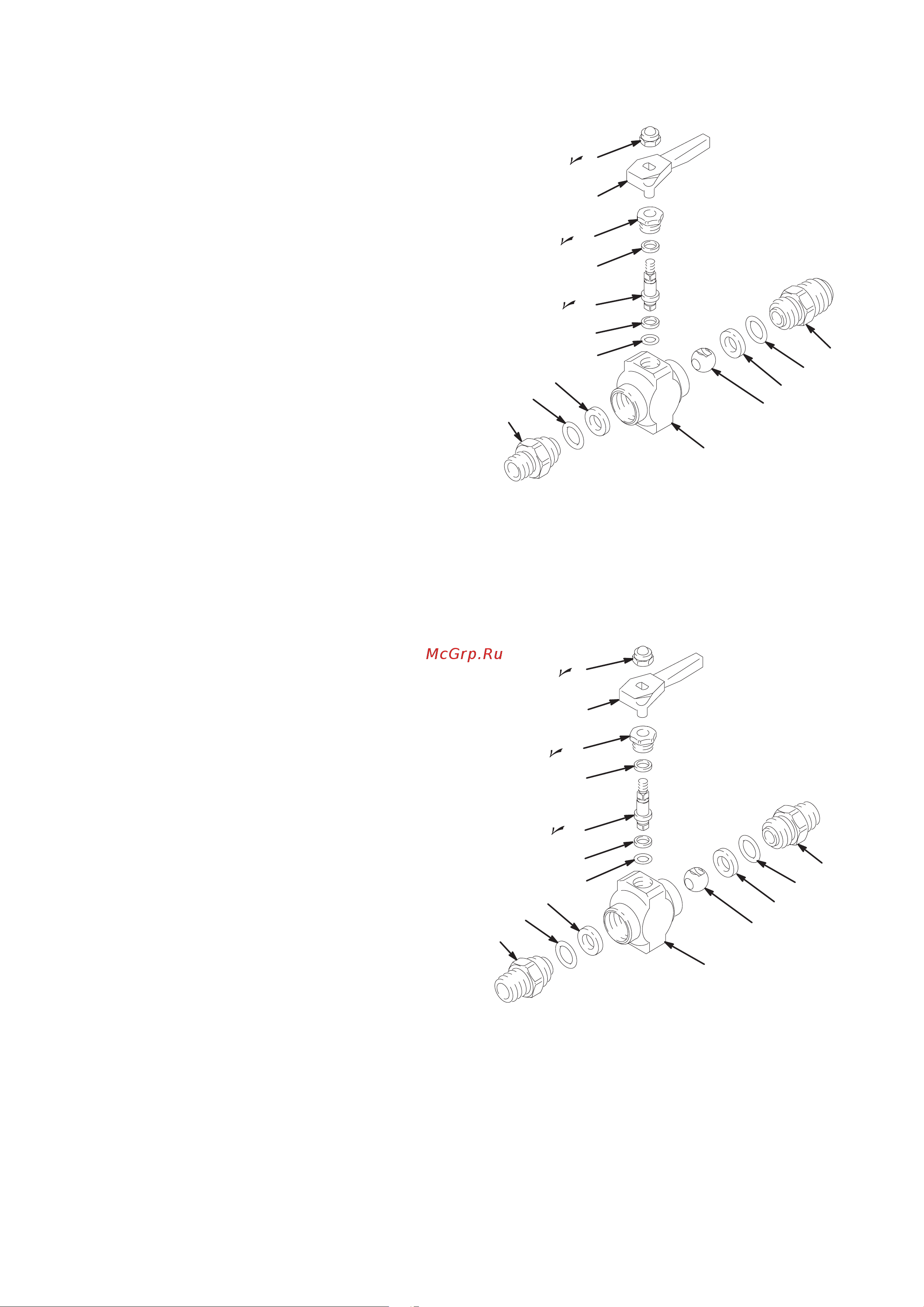

Детали одноходового клапана
Модель 218901, серия A Максимальное рабочее давление:
35МПа (350бар, 5000фунтов на кв.дюйм), 1/4npsm(m) x
3/4-16 unf–2a, сальниковые уплотнения из ПТФЭ
Модель 214037, серия B Максимальное рабочее давление:
35МПа (350бар, 5000фунтов на кв.дюйм), 1/4npt(mbe),
сальниковые уплотнения из ПТФЭ
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 178747 РЫЧАГ, клапан
1
2 178743 КОРПУС, клапан
1
3* 172094 СЕДЛО, шарик, нейлон
2
4 102310 ГАЙКА, шестигранная; колпачок
из нейлона; №10–32
1
5* 104892 САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; ПТФЭ
2
6* 104893 САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; ПТФЭ
1
7* 164900 ШАЙБА, плоская, нейлон
2
8* 178746 ШАРИК, клапан
1
9 181038 НИППЕЛЬ, переходник; 3/4–16
unf–2a(m)
1
10 165964 ГАЙКА, уплотнительная
1
11 178745 СТЕРЖЕНЬ, клапан
1
12 181037 НИППЕЛЬ, переходник; 1/4–
18npsm(m)
1
* Эти детали включены в ремонтный комплект 217560,
который можно приобрести отдельно.
Храните эти запасные части в легко доступном месте,
чтобы сократить время простоев.
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 178747 РЫЧАГ, клапан
1
2 178743 КОРПУС, клапан
1
3* 172094 СЕДЛО, шарик, нейлон
2
4 102310 ГАЙКА, шестигранная; колпачок
из нейлона; №10–32
1
5* 104892 САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; ПТФЭ
2
6* 104893 САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; ПТФЭ
1
7* 164900 ШАЙБА, плоская, нейлон
2
8* 178746 ШАРИК, клапан
1
9 165274 ШПИЛЬКА, клапан; 1/4npt(m)
2
10 165964 ГАЙКА, уплотнительная
1
11 178745 СТЕРЖЕНЬ, клапан
1
* Эти детали включены в ремонтный комплект 217560,
который можно приобрести отдельно.
Храните эти запасные части в легко доступном месте,
чтобы сократить время простоев.
9
5*
3*
8*
2
*3
*5
12
4
1
10
11
*7
*6
*7
9
5*
3*
8*
2
*3
*5
9
4
1
10
11
*7
*6
*7
