8 312909ZAF
Детали одноходового клапана
Модель 237303, серия A
Максимальное рабочее давление: 51МПа (510бар, 7400фунтов
на кв.дюйм), 1/4 npt(mbe); сальниковые уплотнения из ПТФЭ,
седло из ПЭЭК
Модель 237304, серия A
Максимальное рабочее давление: 51МПа (510бар, 7400фунтов
на кв.дюйм), 3/8 npt(mbe), сальниковые уплотнения из ПТФЭ,
седло из ПЭЭК
Модель 245860, серия A
Максимальное рабочее давление: 51МПа (510бар, 7400фунтов
на кв.дюйм), 3/8 npt(mbe), сальниковые уплотнения из ПТФЭ,
седло из ПЭЭК
Модель 245861, серия A
Максимальное рабочее давление: 51МПа (510бар, 7400фунтов
на кв.дюйм), 3/8 npt(mbe), сальниковые уплотнения из ПТФЭ,
седло из ПЭЭК
Модель 248875, серия A
Максимальное рабочее давление: 51МПа (510бар, 7400фунтов
на кв.дюйм), 1/4 npt(mbe); сальниковые уплотнения из ПТФЭ,
седло из ПЭЭК
Модель 248876, серия A
Максимальное рабочее давление: 51МПа (510бар, 7400фунтов
на кв.дюйм), 3/8 npt(mbe), сальниковые уплотнения из ПТФЭ,
седло из ПЭЭК, без рычага
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 190180
РЫЧАГ, клапан
(Модели 237303 и 237304)
1
15A881 РЫЧАГ, клапан, левосторонний 1
(Модель 245860, показана)
15A882 РЫЧАГ, клапан, правосторонний 1
178747
РЫЧАГ, клапан
1
(Модель 248875)
2 178743
КОРПУС, клапан
1
3* 190179
СЕДЛО, шарик, ПЭЭК
2
4 102310
ГАЙКА, шестигранная; колпачок
из нейлона; №10–32
(отсутствует у модели 248876)
1
5* 104892
САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо
круглого сечения; ПТФЭ
2
6* 104893
САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо
круглого сечения; ПТФЭ
1
7* 164900
ШАЙБА, плоская, нейлон
2
8* 178746
ШАРИК, клапан
1
9 165274 ШПИЛЬКА, клапан; 1/4npt(m)
Модели 237303 и 248875 2
165599 ШПИЛЬКА, клапан; 3/8npt(m)
(Модели 237304, 245860, 245861
и 248876) 2
10 165964 ГАЙКА, уплотнительная 1
11 178745 СТЕРЖЕНЬ, клапан 1
12 112907 ЗАХВАТ, рукоятка
(Только модели 237303 и 237304)
1
* Эти детали включены в ремонтный комплект 237917,
который можно приобрести отдельно.
Храните эти запасные части в легко доступном месте,
чтобы сократить время простоев.

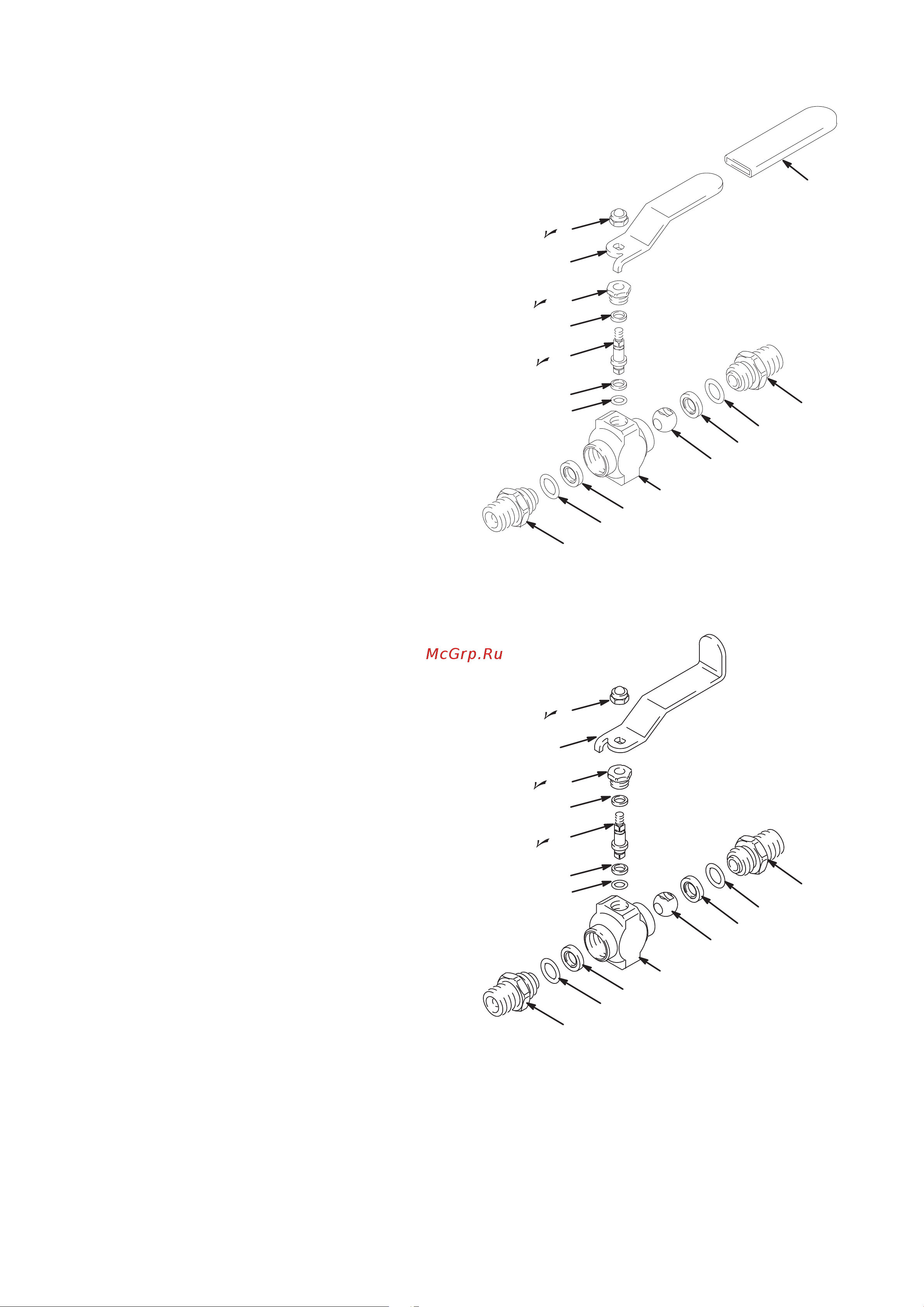

3*
5*
4
1
10
*7
11
9
5*
12
3*
2
8*
9
*7
*6
3*
5*
4
1
10
*7
11
9
5*
3*
2
8*
9
*7
*6
Модели 237303
и 237304
Модели 245860
и 245861
