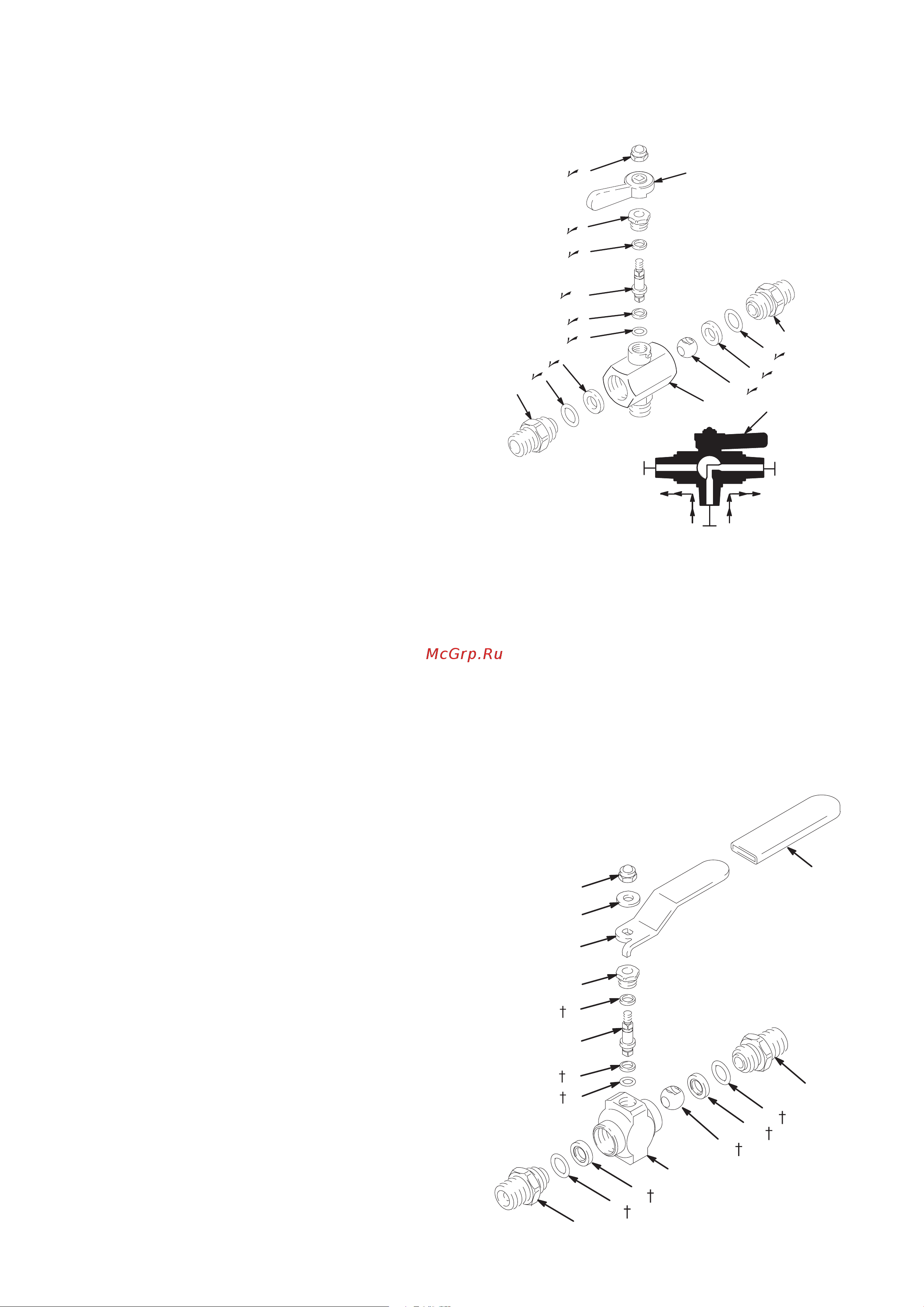

312909ZAF 7
Детали двухходовых клапанов
Модель 21471
Максимальное рабочее давление: 35МПа
(350бар, 5000фунтов на кв.дюйм), 1/4npt(mbe),
фторэластомерные сальниковые уплотнения
Детали одноходового клапана
Модель 238967, серия C
Максимальное рабочее давление: 35МПа (350бар,
5000фунтов на кв.дюйм), 3/8npt(m) x 3/8npt(m),
сальниковые уплотнения из ПТФЭ, седло из ПЭЭК
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 206970 РЫЧАГ, клапан 1
2 214710 КОРПУС, клапан 1
3 102310
ГАЙКА, шестигранная; колпачок из
нейлона; №10–32
1
4 110241
САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; фторэластомер
(стандарт)
2
104892
САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; ПТФЭ (в качестве опции)
2
5 110242
САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; фторэластомер
(стандарт)
1
104893
САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; ПТФЭ (в качестве опции)
1
6 164900 ШАЙБА, плоская, нейлон 2
7 172094 СЕДЛО, шарик, нейлон 2
8 165274 ШПИЛЬКА, клапан; 1/4npt(m) 2
9 165964 ГАЙКА, уплотнительная 1
10 166696 СТЕРЖЕНЬ, клапан 1
11 167008 ШАРИК, клапан 1
Храните эти запасные части в легко доступном месте,
чтобы сократить время простоев.
8
4
7
11
2
7
4
8
31
9
10
6
5
6
Operating
Mode
Line to
Pump
Operating
Mode
Line from Back
Pressure Valve
Drain
Mode
To Drain
СПРАВ. ДЕТАЛЬ
№ № ОПИСАНИЕ КОЛ-ВО
1 102310
ГАЙКА, шестигранная; колпачок
из нейлона; №10–32
1
2† 104893
САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; ПТФЭ
1
3† 104892
САЛЬНИКОВОЕ УПЛОТНЕНИЕ,
уплотнительное кольцо круглого
сечения; ПТФЭ
2
4† 164900
ШАЙБА, плоская, нейлон
2
5† 188745 ШАРИК, клапан 1
7 165964
ГАЙКА, уплотнительная
1
8 188742 СТЕРЖЕНЬ, клапан 1
10 190180 РЫЧАГ, клапан 1
11 188828 КОРПУС, клапан 1
12† 190179 СЕДЛО, шарик 2
13 188743 НИППЕЛЬ, 3/8npt(m) 2
14 112776 ШАЙБА, плоская 1
17 112907 ЗАХВАТ, рукоятка 1
† Эти детали включены в ремонтный комплект 240147,
который можно приобрести отдельно.
12
3
14
10
7
4
8
13
3
17
12
11
5
13
4
2
1
