![МАССА-К ТВ-M-150.2-RP1 [5/20] Рис 4 модуль взвешивающий тв s_](/img/pdf.png)
МАССА-К ТВ-M-150.2-RP1 [5/20] Рис 4 модуль взвешивающий тв s_
![МАССА-К ТВ-M-150.2-RP1 [5/20] Рис 4 модуль взвешивающий тв s_](/views2/1909768/page5/bg5.png)
Тв5.179.038РЭ (Редакция 11.2) 2019 5
Регулировочная опора
с контргайкой (4 шт.)
Винты крепления
датчика
Основание
Транспортировочная
лента
Корпус
Грузоприемная
платформа
Транспортировочные
винты-упоры (2 шт.)
Место установки
транспортировочного
вкладыша
(4 шт.)
Резиновый
амортизатор
Кабель
Отверстия для ограничителя
Ампула
уровня
3 Комплектность
Табл. 3.1
Наименование Кол.
Модуль взвешивающий
1
ТВ-S_1
ТВ-S_2
ТВ-S_3
ТВ-M_1
ТВ-M_3
Регулировочная опора 4 + + + + +
Руководство по эксплуатации 1 + + + + +
Паспорт 1 + + + + +
Опции*
1
2
3
1
3
Кронштейн (крепление терминала на стену) 1 + +
Стойка круглая вращающаяся S2
1
+
Кронштейн стойки S2
1
+
Винт М5×30
4
+
Винт М5×40
8
+
Гайка М5
8
+
Стойка S3
1
+
Кронштейн стойки S3
1
+
Винт М8×130
1
+
Шайба 8
1
+
Гайка М8
1
+
Ограничитель
1
+
Стойка прямоугольная M3 1
+
Кронштейн стойки M3
1
+
Винт М10×160
1
+
Шайба 10
1
+
Гайка М10
1
+
Винт М5×20 2 +
+
+
+
Кабель удлинительный 1 + +
*Опции - Комплекты для установки терминалов:
1 - установка терминала без стойки;
2 - установка терминала на стойке вращающейся;
3 - установка терминала на стойке прямоугольной.
4 Конструкция

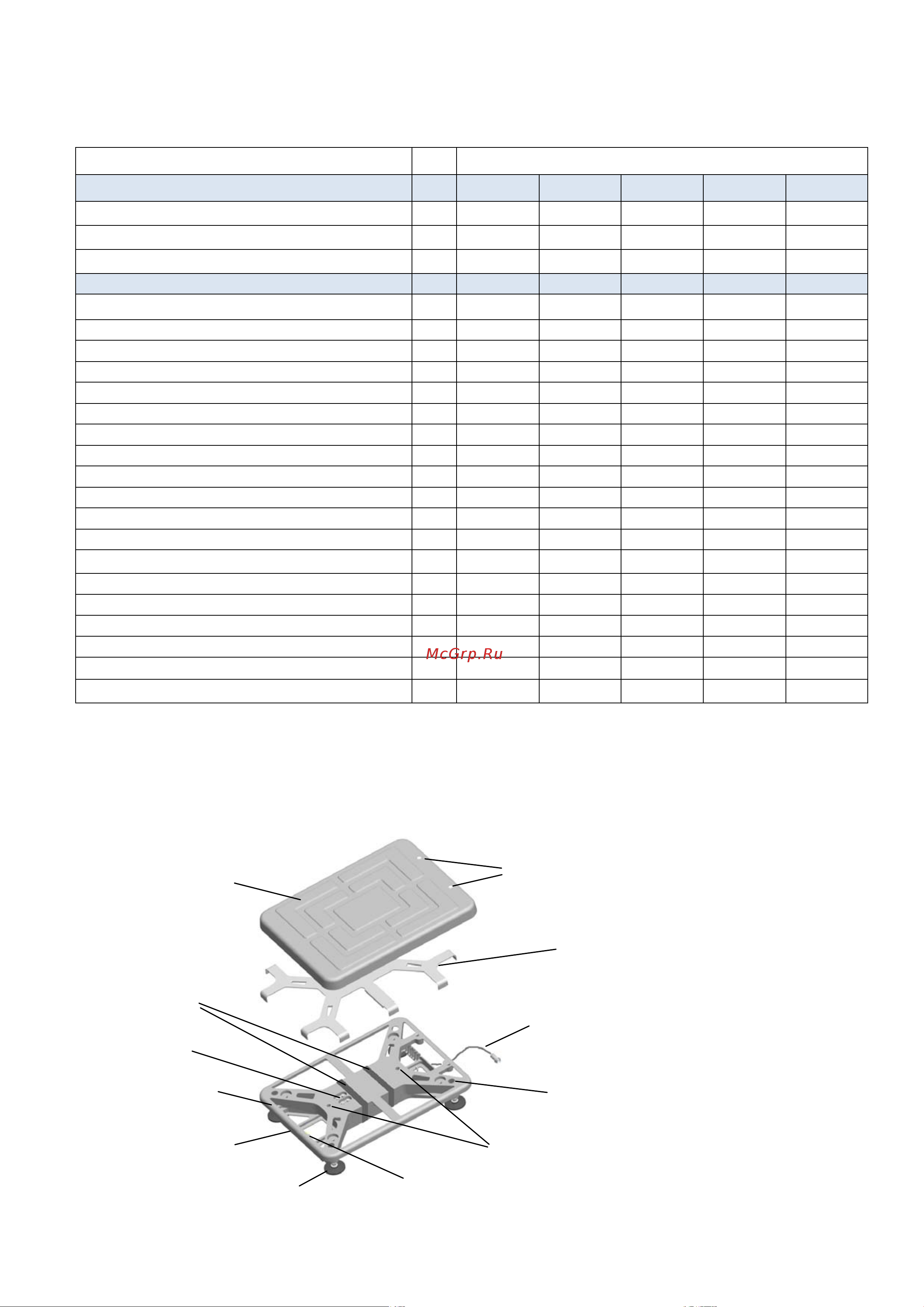

Рис. 4.1 – Модуль взвешивающий ТВ-S_
