8 Тв5.179.038РЭ (Редакция 11.2)2019
5.4 Сборка весов ТВ-М_ с прямоугольной стойкой
• Протянуть кабель через кронштейн и стойку (Рис. 5.3).
Вставить винт М10×160 в отверстие стойки и пропустить его сквозь кронштейн и основание мо-
дуля. Вложить в винт шайбу 10. Стянуть винт с шайбой гайкой М10.
Установить терминал на стойку (см. руководство по эксплуатации терминалов на сайте АО
«МАССА-К» http://www.massa.ru/products/vesovye-terminaly/).
• Соединить кабелем модуль с терминалом.
• Излишек кабеля заправить в стойку.
• Установить грузоприемную платформу.

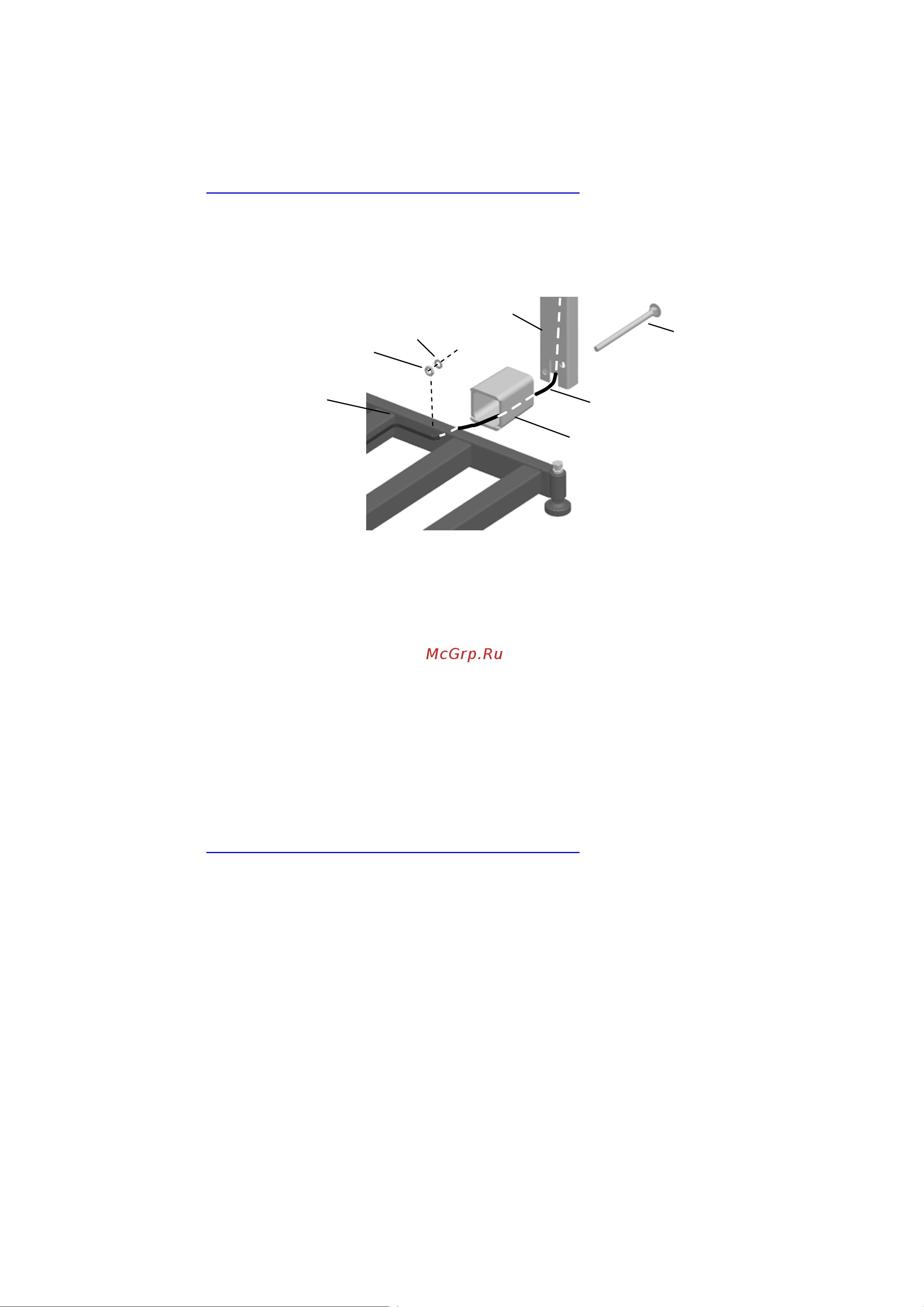

Рис. 5.3 – Крепление прямоугольной стойки к модулю ТВ-М_
Перед началом работы с весами необходимо выставить модуль по уровню:
установить модуль на твердой ровной поверхности;
снять грузоприемную платформу;
при помощи регулировочных опор выставить весы по ампуле уровня (Рис 4.1, Рис. 4.2) таким об-
разом, чтобы пузырек воздуха находился в центре ампулы;
При необходимости затянуть контргайки регулировочных опор (Рис 4.1, Рис. 4.2).
6 Включение
Включить весы (перед включением весов убедитесь, что грузоприемная платформа не нагружена).
По окончании теста весы включатся в рабочий режим.
7 Работа
Описание работы весов приведено (см. руководство по эксплуатации терминалов на сайте АО
«МАССА-К» http://www.massa.ru/products/vesovye-terminaly/).
8 Техническое обслуживание
В ежедневное обслуживание входит промывка водой наружных поверхностей взвешивающего мо-
дуля с добавлением 0,5% моющих средств.
9 Указание мер безопасности
Электропитание взвешивающего модуля осуществляется от источника напряжением 5В, являю-
щимся сверхнизким напряжением, при котором не требуются специальных мер безопасности по
ГОСТ 12.2.007.0-75.
10 Сведения о содержании драгоценных и цветных металлов
Драгоценных металлов не содержится.
Содержание цветных металлов.
Алюминий:
- модуль ТВ-S: 6,1 кг,
- модуль ТВ-M 1,6 кг.
11 Упаковка
Взвешивающий модуль и эксплуатационная документация должны быть помещены в мешки из
полиэтиленовой плёнки и упакованы в транспортировочную тару.
Основание
Кронштейн М3
Кабель
Винт
Гайка
Шайба
Стойка М3
