МАССА-К ТВ-M-150.2-RP1 [7/20] Сборка весов тв s_ с прямоугольной стойкой

Тв5.179.038РЭ (Редакция 11.2) 2019 7

Установить терминал на стойку (см. руководство по эксплуатации терминалов на сайте АО

«МАССА-К» http://www.massa.ru/products/vesovye-terminaly/).

• Соединить кабель модуля с терминалом.

• Излишек кабеля заправить в стойку со стороны терминала.

• Установить грузоприемную платформу.

 Во избежание повреждения кабеля углы вращения стойки весов или терминала не должны пре-

вышать 180°. Требование должно соблюдаться как при сборке весов, так и при их эксплуатации.

Рис. 5.1 – Крепление круглой вращающейся стойки к модулю ТВ-S

5.3 Сборка весов ТВ-S_ с прямоугольной стойкой

• Протянуть кабель через кронштейн и стойку (см. Рис. 5.2 а);

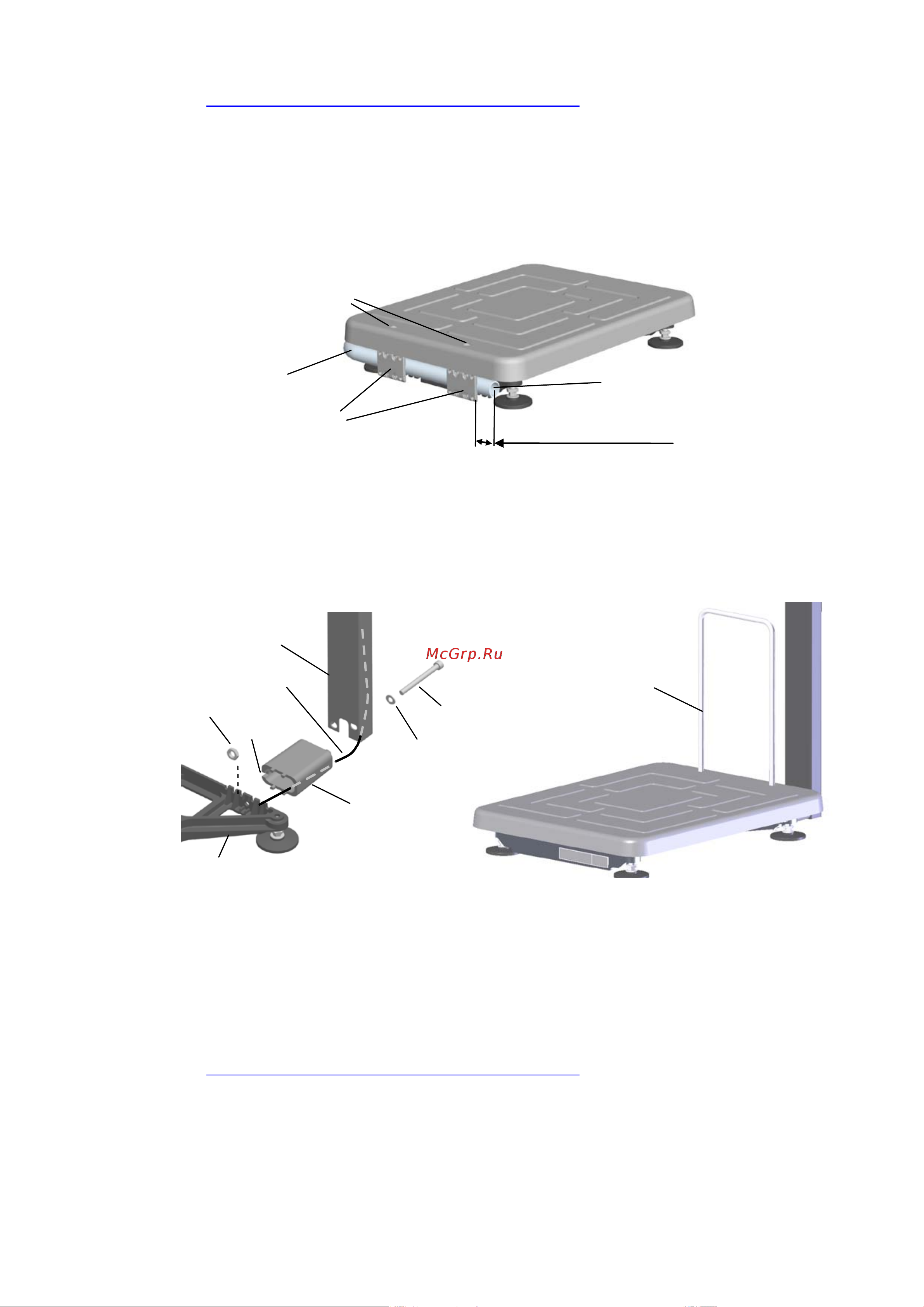

Рис. 5.2 – Крепление прямоугольной стойки к модулю ТВ-S_

Вложить в винт М8×130 шайбу 8. Вставить винт в отверстие стойки и пропустить его сквозь стой-

ку, кронштейн (положение паза кронштейна см. на Рис. 5.2а) и основание модуля. Стянуть винт гай-

кой М8.

Установить терминал на стойку (см. руководство по эксплуатации терминалов на сайте АО

«МАССА-К» http://www.massa.ru/products/vesovye-terminaly/).

• Соединить кабель модуля с терминалом.

• Излишек кабеля заправить в стойку.

• Установить грузоприемную платформу.

• Плотно вставить в отверстия платформы ограничитель (Рис. 5.2 б).

Отверстия для установки

ограничителя

(только для весов ТВ-S_3)

Стойка S2

Кронштейны

Вход кабеля в стойку

Сдвинуть до расстояния L= (3÷5) мм

от края кронштейна

Шайба

Гайка

Кронштейн S3

Кабель

Стойка S3

Основание

Ограничитель

Паз

б)

а)

Винт
