Приложение 13

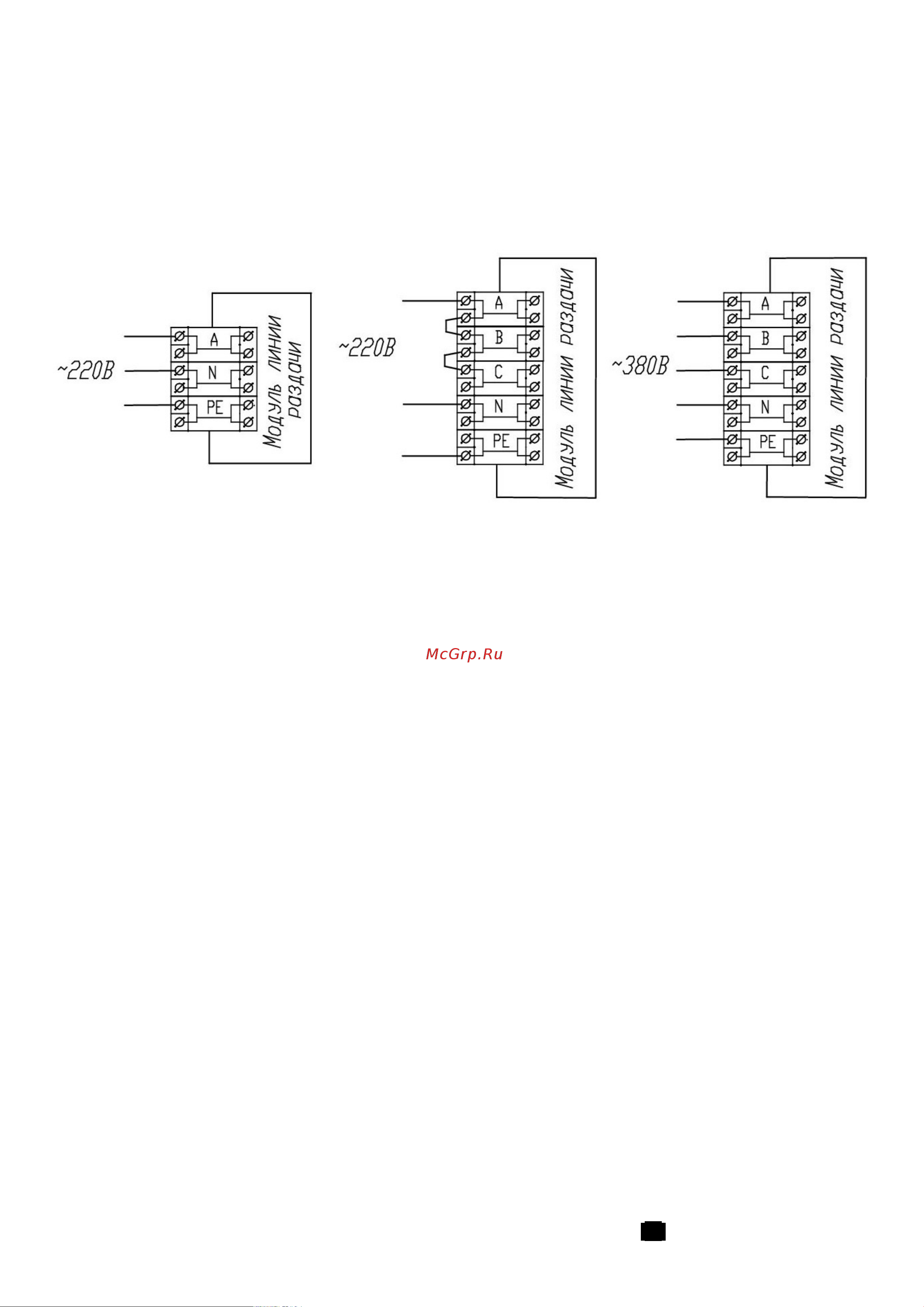

Схема подключения к электросети модуля линии раздачи.
Подключение модуля линии раздачи к электросети 220 В и 380 В производится через клеммную
сетевую колодку, расположенную под основанием тумбы модуля, по следующей схеме:
Автоматический выключатель и сечение подключаемого кабеля должны быть рассчитаны на ток
номинальной нагрузки модуля, установленного в линию раздачи.
ЛР.01-02.000.000 РЭ изм. 01 26
