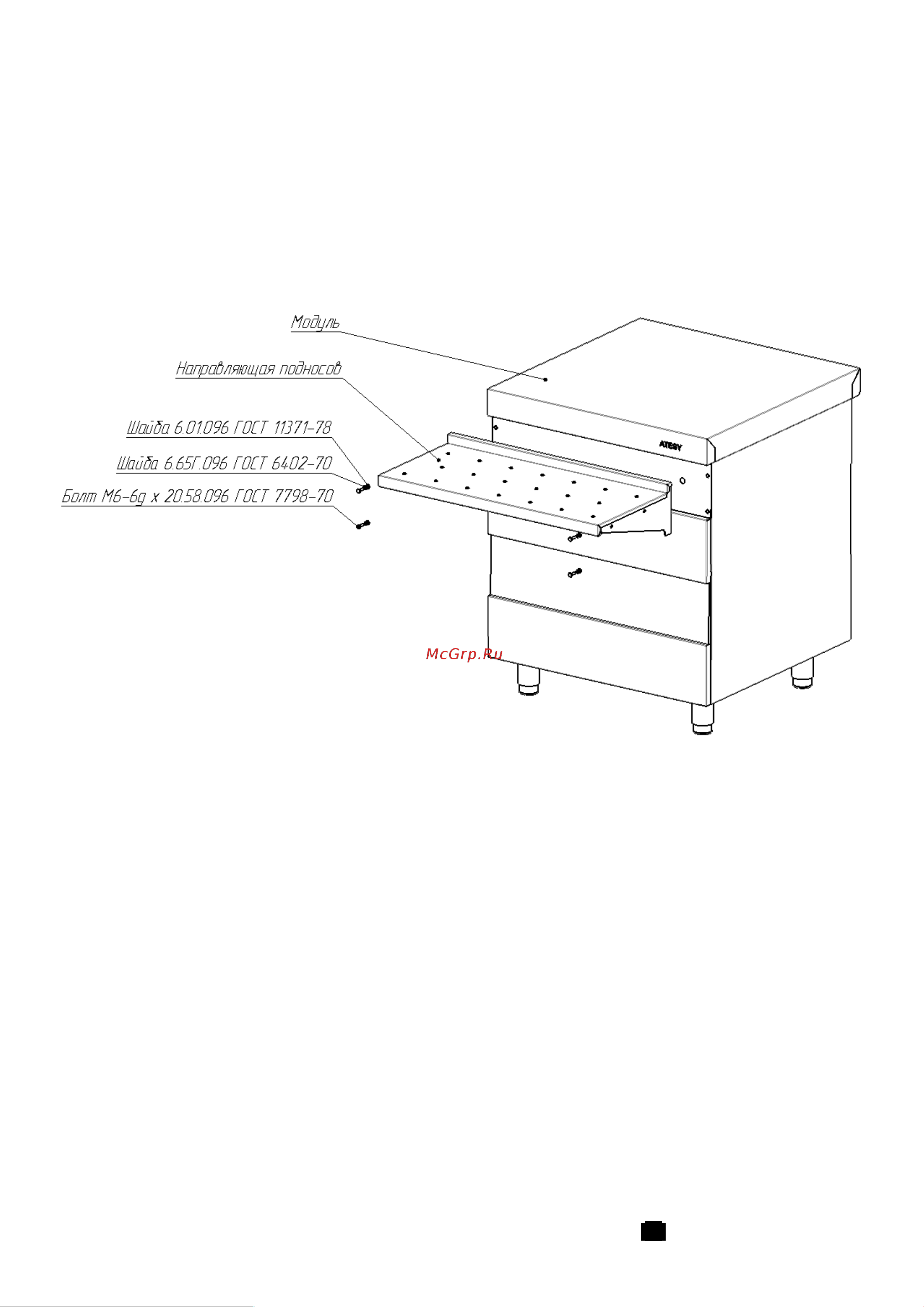

Приложение Б
Инструкция по сборке направляющей подносов каждого модуля.
• Открепить направляющую от поддона;
• Достать из пакета с метизами болты М6х20 — 4шт, шайбы 6.65Г — 4шт, шайбы 6 — 4шт;
• Установить направляющую на модуль, как показано на рисунке и закрепить болтами;
• После выравнивания всех направляющих, болты затянуть.
Внимание! Изображение на рисунке отображает только схему сборки, а не внешний вид изделия!
ЛР.01-02.000.000 РЭ изм. 01 28
