Приложение 1

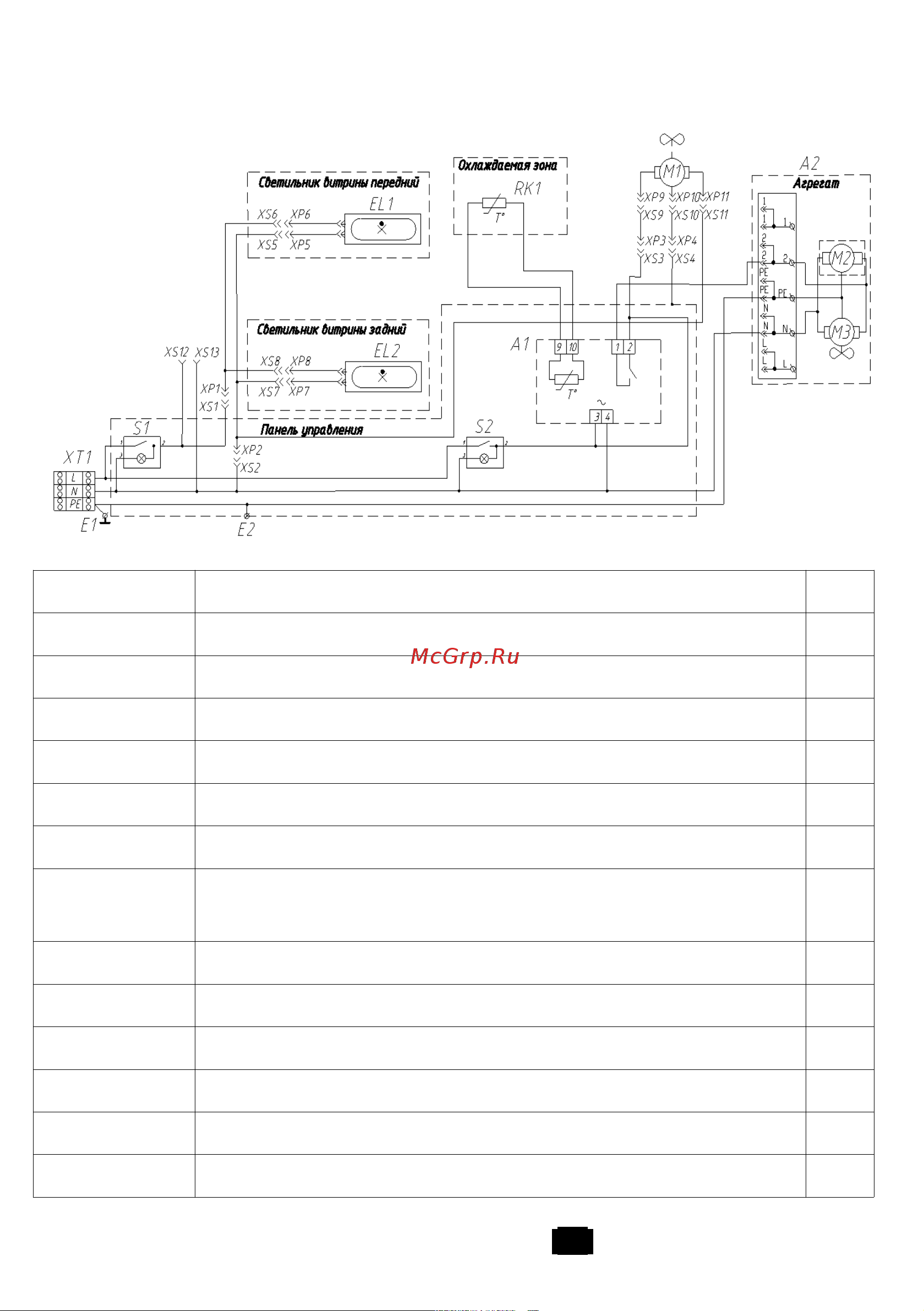

Схема электрическая принципиальная (с опциями).
Обозначение Наименование Кол.
А1 Электронный регулятор ERC 211 1
A2 Агрегат холодильный с компрессором SC18MLX.3 1
S1 Выключатель MD-036/L/G/A29/T6
S2 Выключатель MD-036/L/G/B01/T6
M1 Электродвигатель VN10-20-T3A
XT1 Клеммник Wago 862-1503
XS1-XS4
XS12, XS13
Разъем РПИ-М(н) 1,5-7-0,8 6
XP1-XP4 Разъем РПИ-П(н) 1,5-7-0,8 4
XS5-XS11 Разъем РШИ-М 1,5-4 7
XP5-XP11 Разъем РШИ-П 1,5-4 7
EL1, EL2 Светильник NEL-P-11-4K-LED 240B, 50Гц, 11Вт 2
RK1 Датчик температуры 1
E1, E2 Клемма заземления 2
ЛР.04-02.000.000 РЭ изм. 00 11
