1.3 Устройство и работа

1.3.1 Общий вид

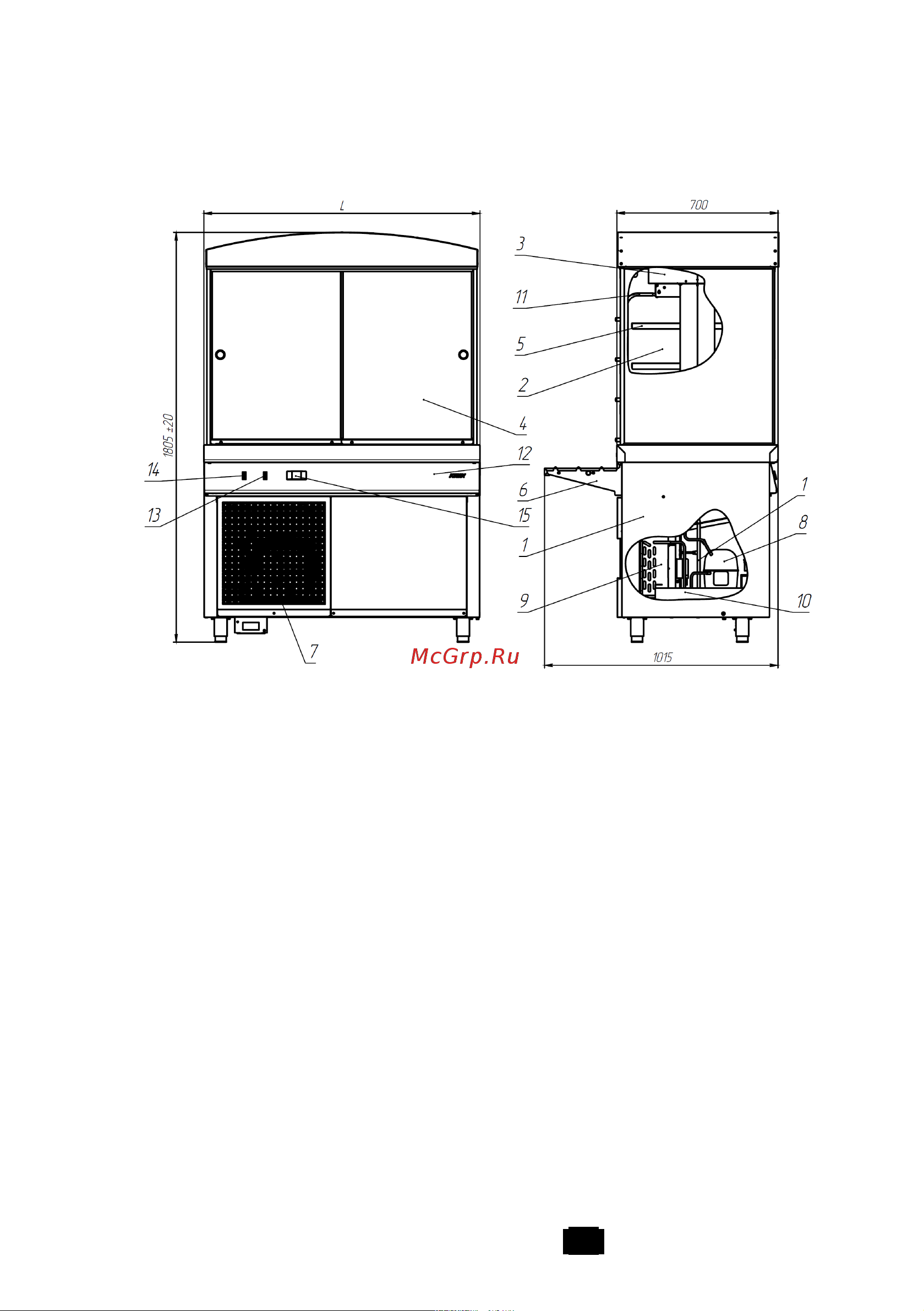

1.3.1.1 Общий вид холодильной витрины показан на рисунке 1.

Рисунок1

1 - тумба, 2 - охлаждаемая камера, 3 - воздухоохладитель, 4 - раз-

движные двери, 5 - полка, 6 - направляющая для подносов, 7 - агрегат-

ный отсек, 8 - компрессор, 9 - конденсатор, 10 - лоток, 11 - трубка, 12 -

панель управления, 13 - выключатель, 14 - выключатель подсветки, 15 -

дисплей.

1.3.2 Устройство изделия и принцип работы

1.3.2.1 Холодильная витрина, см. рисунок 1, состоит из тумбы 1 и

охлаждаемой камеры 2. Воздухоохладитель 3 расположен сверху охла-

ждаемой камеры. Охлаждаемая камера оборудована со стороны персона-

ла двумя раздвижными дверями 4, а со стороны покупателя имеются

четыре ряда откидывающихся дверей. Для выкладки продуктов имеются

перфорированные полки 5. На тумбе расположена направляющая для

подносов 6. Тумба имеет агрегатный отсек 7, в нижней части которого

установлены компрессор 8 и конденсатор 9 холодильной установки. В

агрегатном отсеке имеется лоток 10 для сбора и испарения накопивше-

ЛР.04-02.000.000 РЭ изм. 00 4
