8 Overview of Controls
Sony KV-SW292M91K Group Q17 (GB, RU) _2-657-522-11 (1)
Overview of Controls

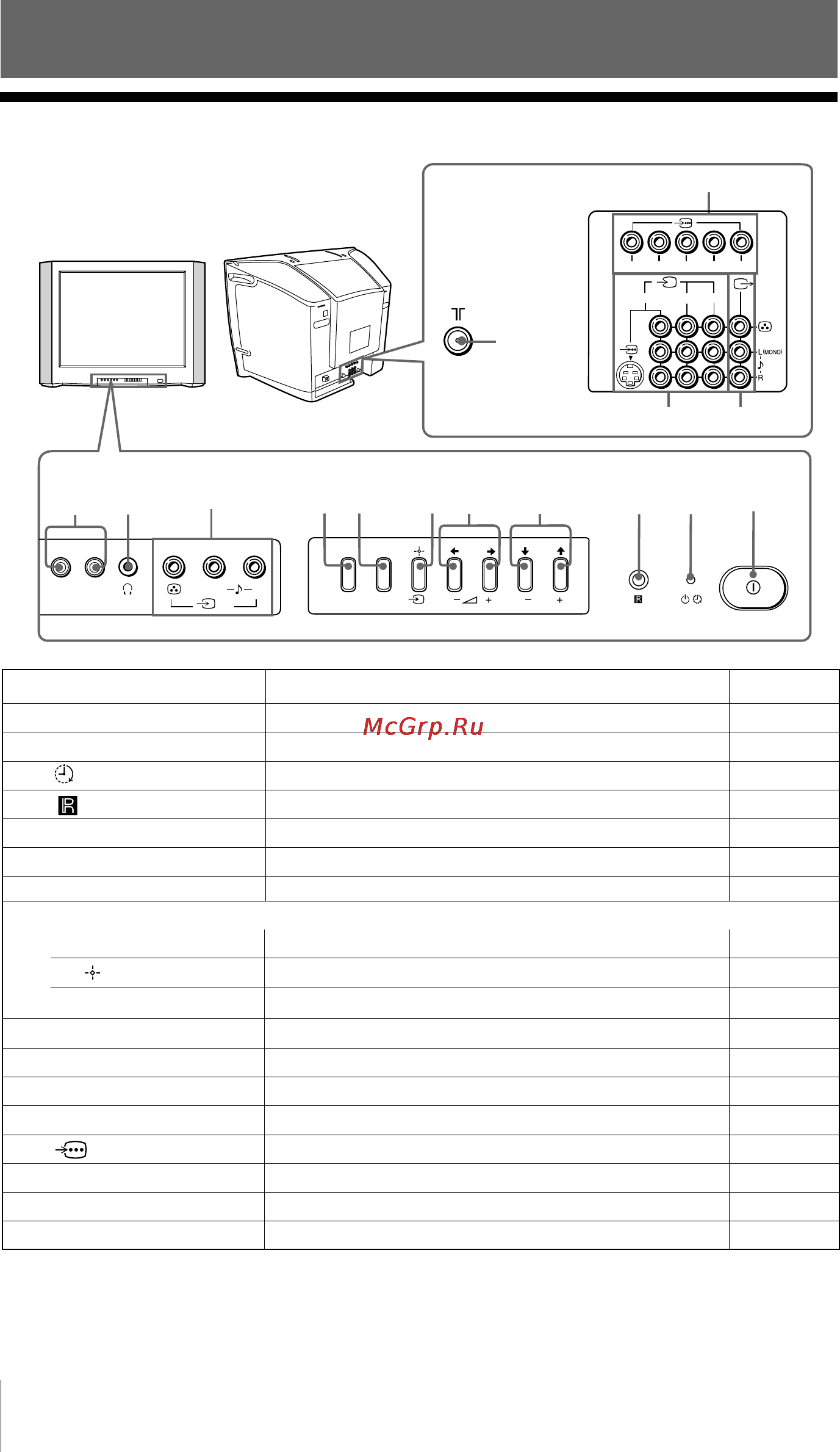

x TV front and rear panels
Button/Terminal Function Page
1 ! Turn off or turn on the TV. 5
2 1 Standby indicator. 5
2 Wake Up indicator. 10
3 Remote control sensor.
4 PROG +/– Select program number.
5 2 +/– Adjust volume.
6 t Select TV or video input. 23
WEGA GATE menu operations
4,5 V,v,B,b Select and adjust items. 16
6 Confirm selected items. 16
7 WEGA GATE Display or cancel WEGA GATE menu. 16
8 FM Listen to FM Radio. 13
9
t2 Video input terminal 2. 23
0 i Headphone jack.
qa MIC 1, MIC 2 Microphone input terminal 1, 2. 12
qs Component video input terminal. 24
qd T Monitor output terminal. 24
qf t1, t3, t4 Video input terminal 1, 3, 4. 23
qg 8 Antenna input terminal. 23
3
2
0
9
2
L(MONO) R
1
45
PROG
FM
WEGA GATE
678
qg
qs
134
RLY
C
B
C
R
qf
qd
MIC 1 MIC 2
qa
TV front panel
TV rear panel
01GB04INS-SOEMRu.p65 9/5/05, 3:01 PM8
