19
Тв5.139.125РЭ (Редакция 1) 2018
Табл. 8.2. Наименование контактов разъема DB9 в режиме управления

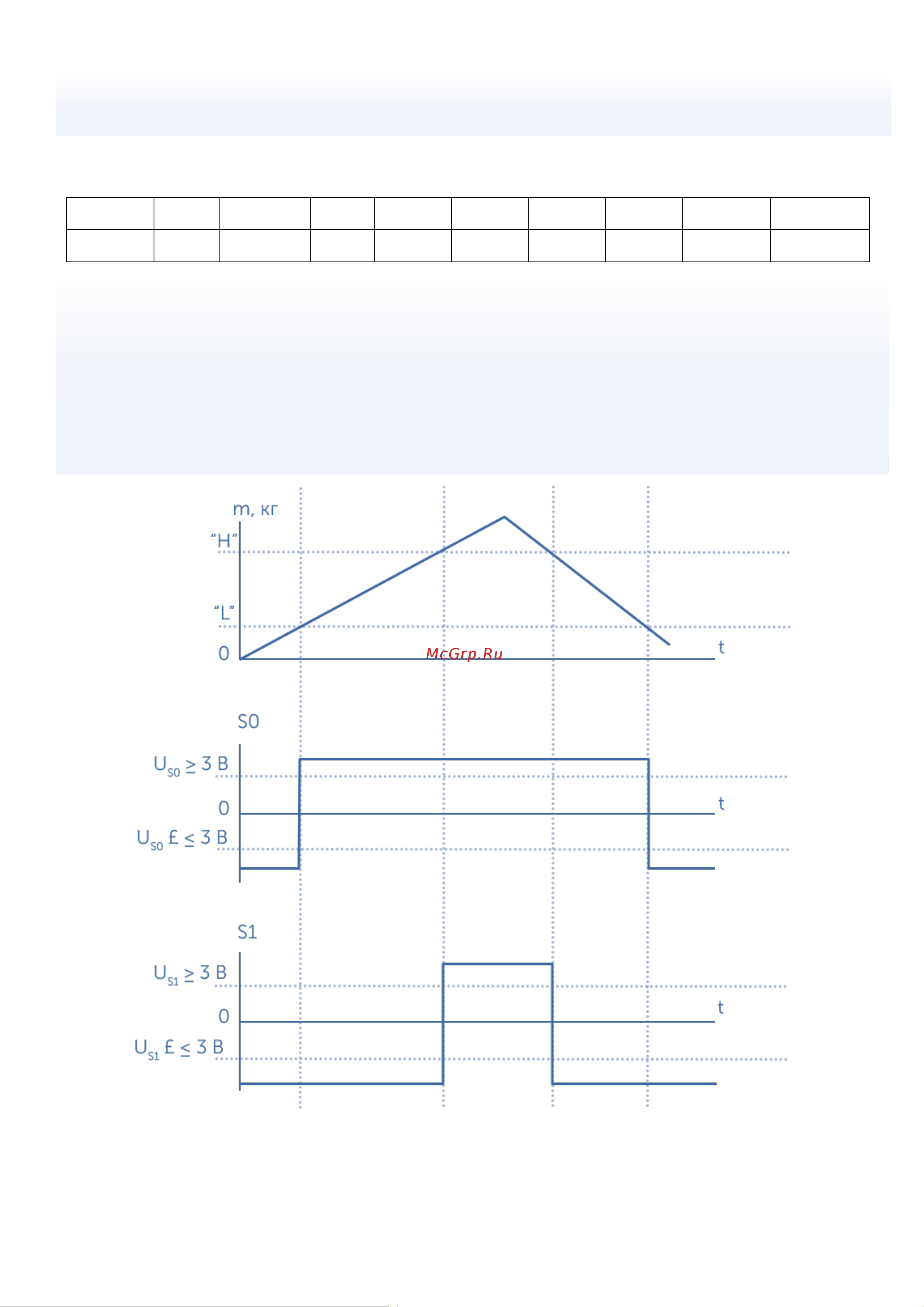

Рис. 8.3. Зависимость сигналов управления от нагрузки на весах
Цепь
S1
ZERO
SO
TARE
GND
Контакт
1
2
3
4
5
6
7
8
9
Терминал формирует сигналы управления дозирующим устройством на контактах разъема
RS-232.
Управление устройствами дозирования производится сигналами S0 и S1 размахом от не
более минус 3 В до не менее плюс 3 В, при сопротивлении нагрузки не менее 3 кОм. При
работе с дозирующими устройствами возможно использование аппаратных сигналов
“TARE” и “ZERO”, обеспечивающих выборку массы тары и установку весов на нуль
соответственно. Сигналы должны быть активны в состоянии нуля (+ 4 …+ 12 В).
