22
9.2.1. Корректировка угловых погрешностей модулей взвешивающих серии 4D
Корректировка заключается в поочередной нагрузке углов платформы и
автоматической записью поправочных коэффициентов в цифровые датчики модуля
4D.
Разделить визуально платформу модуля на квадранты

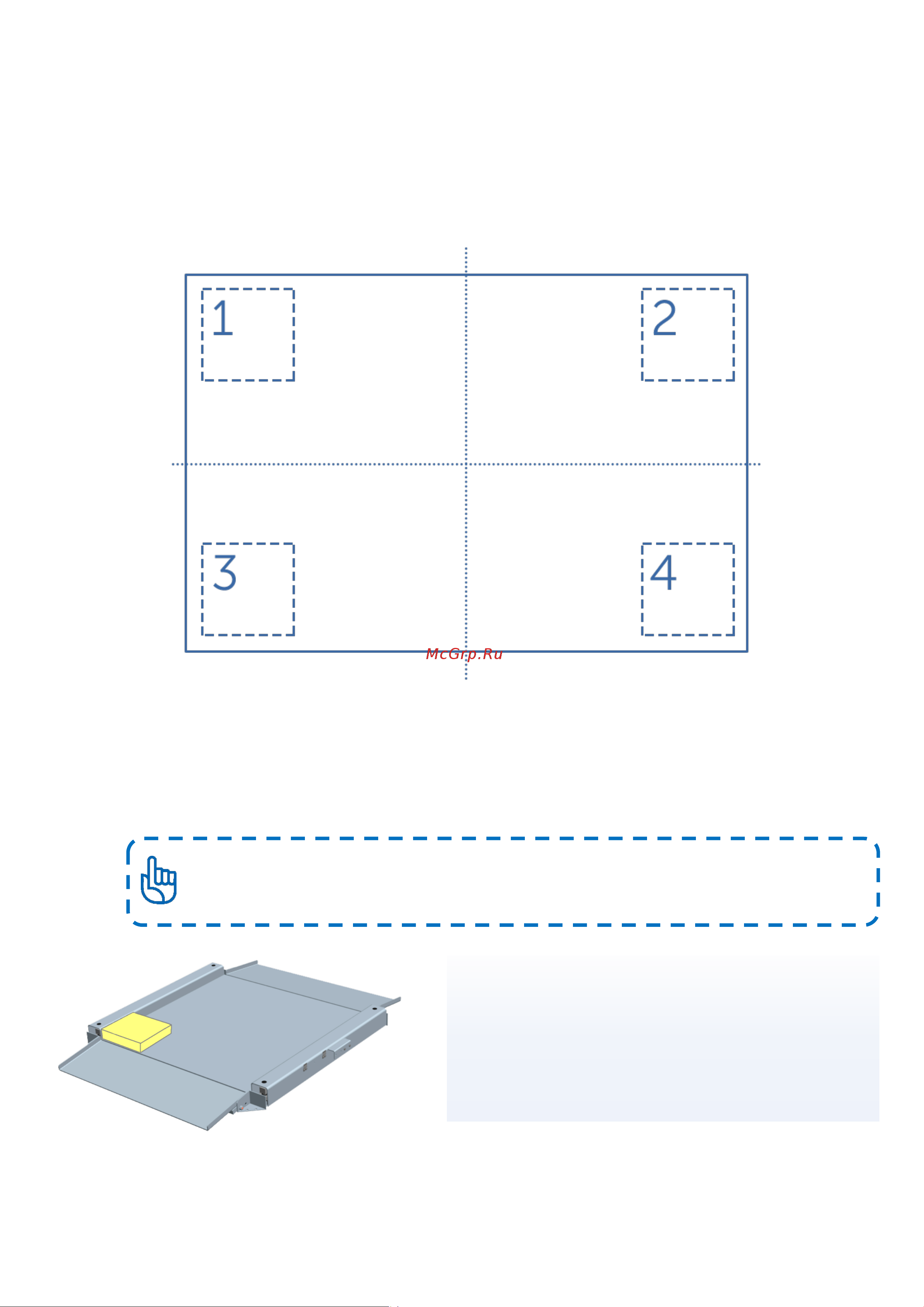

Рис. 9.2. Места установки гирь на платформе при юстировке углов (вид сверху)
Корректировку угловых погрешностей проводить гирями с общей массой (0,2 ÷ 0,5)
max. Класс точности гирь значений не имеет.
Перед началом угловой юстировки, требуется, «прокачать» датчики. Для чего, по очереди,
трехкратно, нагрузить и разгрузить каждый из углов платформы.
Чем больше масса гирь и ближе установка к углам, тем точнее
корректировка угловых погрешностей.
На платформу модулей 4D-LA, 4D-M, перед
установкой гирь, подложить деревянный
брусок, размером , примерно, 200 х 200 х
50мм. Это позволит установить гири ближе к
углу.
