7
Тв5.139.125РЭ (Редакция 1) 2018

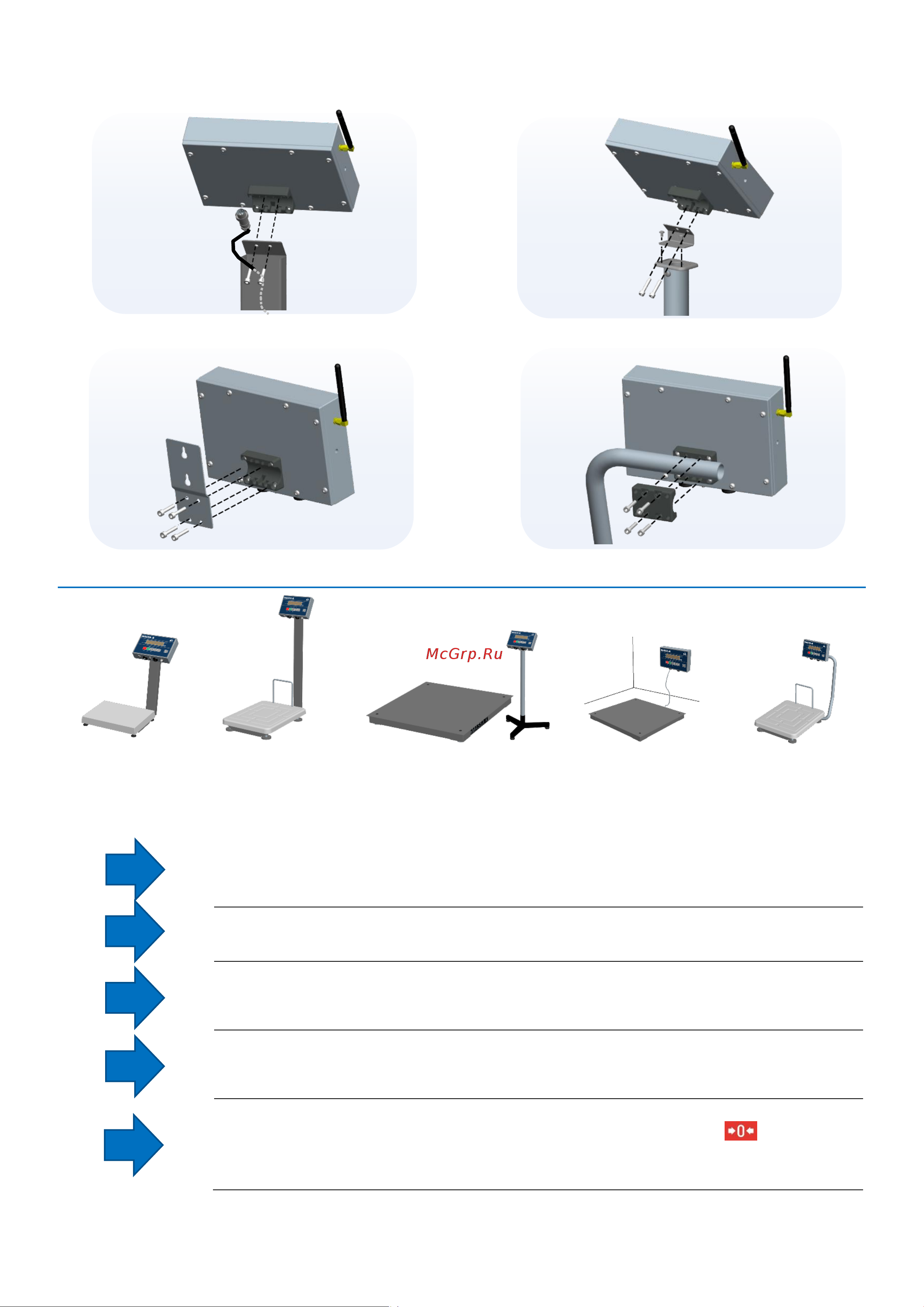

4.2. Крепление терминалов АВ, AВ(RUEW) на стойке и стене
5. ПОДГОТОВКА К РАБОТЕ
Подключить кабель модуля непосредственно к терминалу (модули серий МК
и ТВ) или через переходной кабель (модули серий 4D).
Перед включением весы должны быть не нагружены, а платформа не
касаться посторонних предметов.
Вставить штекер адаптера в разъём терминала и подключить адаптер в сеть.
Засветится индикатор сети. Одновременно с подключением к сети начнется
заряд аккумулятора.
Включить весы. По окончании теста, весы покажут номер версии
программного обеспечения датчика взвешивающего (U_38.16), контрольную
сумму (17F379) и включатся в рабочий режим.
При ненагруженных весах, индикатор «0» должен быть засвечен. Если
индикатор «0» не светится, необходимо нажать кнопку . Контроль
состояния ненагруженных весов должен осуществляться как при включении,
так и в процессе работы с весами.
А
Б
В
на стойке весов МК и ТВ
на стойке весов 4D
на стене
Рисунок 4.5 Примеры
весов
с терминалами АВ, АВ (RUEW)
1
2
3
4
5
В
на круглой стойке
