21
Тв5.139.125РЭ (Редакция 1) 2018
9.2. Порядок проведения юстировки
Включить
терминал
888888
CALbr
C X.XX
C 0.00
CAL P
P 200.00
0000.00
C XXX.XX
C 0.00
C 200.00
CL End
CAL 0
Модуль 4D?
2 сек
2 сек
нет
да
Во время теста нажать кнопку и, удерживая ее,
нажать кнопку . На индикаторе появится надпись
входа в режим юстировки «CALbr».
Повторно нажать , затем - подтвердить вход в
юстировку. Если нет подтверждения в течении 2-3 секунд
- терминал перейдет в рабочий режим.
Процедура корректировки угловой погрешности
модулей 4D, см. п.9.2.1
Кратковременно индицируется вход в юстировку без
нагрузки.
При ненагруженной платформе, нажатием кнопки ,
добиться нулевых показаний.
Для входа в режим юстировки при нагрузке, нажать
.
Терминал, по умолчанию, задает
нагрузку для юстировки равную НПВ.
Допускается установка значения
нагрузки в пределах (0,1-1) НПВ. Для
этого необходимо нажать кнопку ,
затем кнопками и установить
требуемое значение.
Нажать , высветится вес при не нагруженной
платформе. Затем в центре платформы установить
нагрузку, заданную для юстировки.
Если показания индикатора не соответствует
юстировочному значению массы, нажать кнопку .
Юстировка закончена. Для выхода в рабочий режим
нажать клавишу .

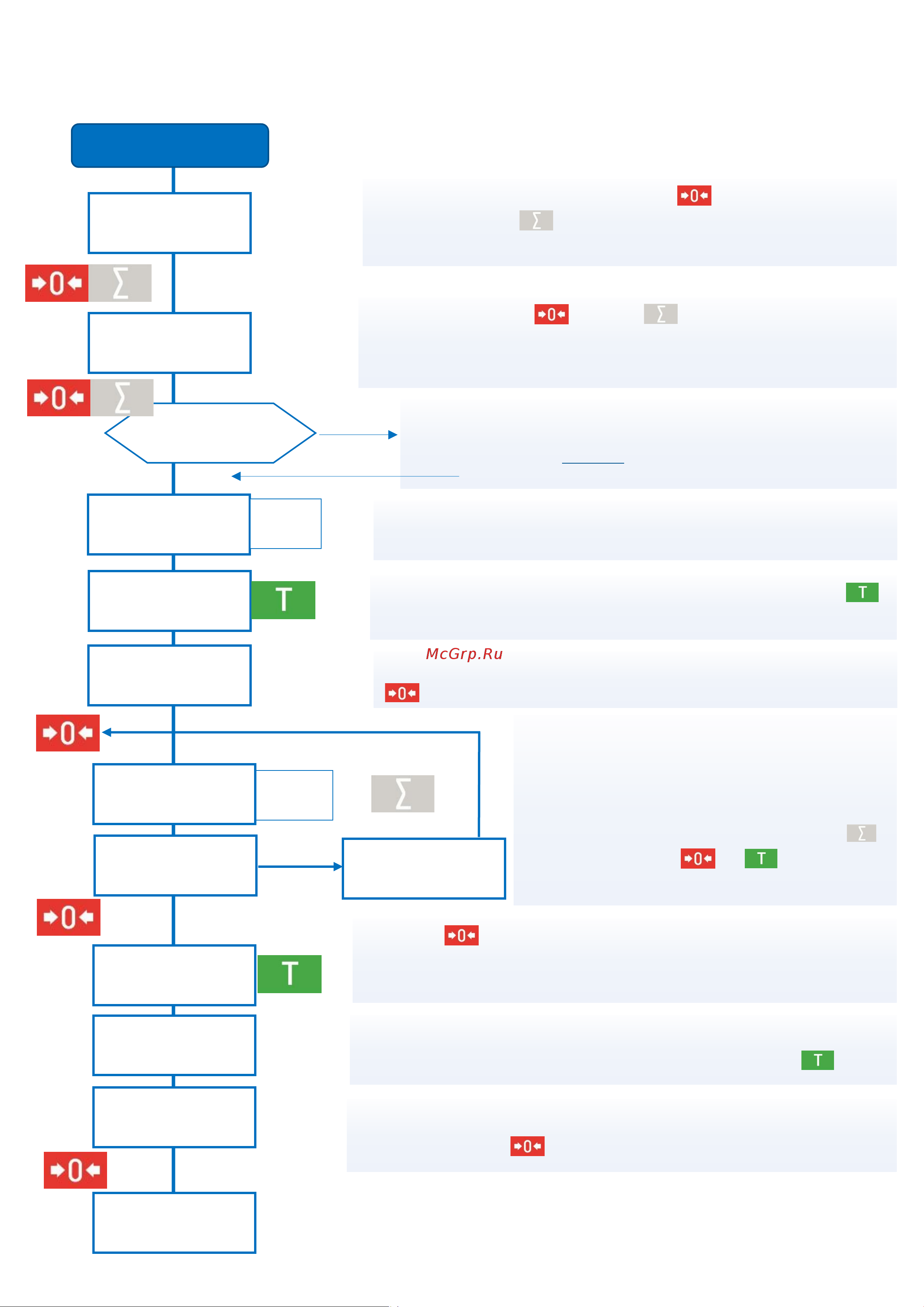

Рис. 9.1. Порядок проведения юстировки
