4
Разомкнута измерительная цепь температуры датчика влажности.
Niiskuseanduri temperatuuri mõõteahela katkestus.
ER6 Короткое замыкание измерительной цепи температуры датчика влажности.
Niiskuseanduri temperatuuri mõõteahela lühis.
проверьте исправность проводов и соединений в цепях от разъемов 5 и 6 к датчику.
Kõrvaldamine: Kontrollige anduri klemmide 5 ja 6 ühendusi ja ahelat.
На дисплее все время показывается только выбранное значение влажности.
Suhtelise õhuniiskuse näidu väärtus püsib näidikul muutumatuna.
проверьте исправность проводов от разъемов 7, 8, 9 и 10 к датчику влажности.
Kõrvaldamine: Kontrollige klemmidelt 7, 8, 9 ning 10 niiskuseandurisse suunduvaid ahelaid.
2. KASUTUSJUHISED

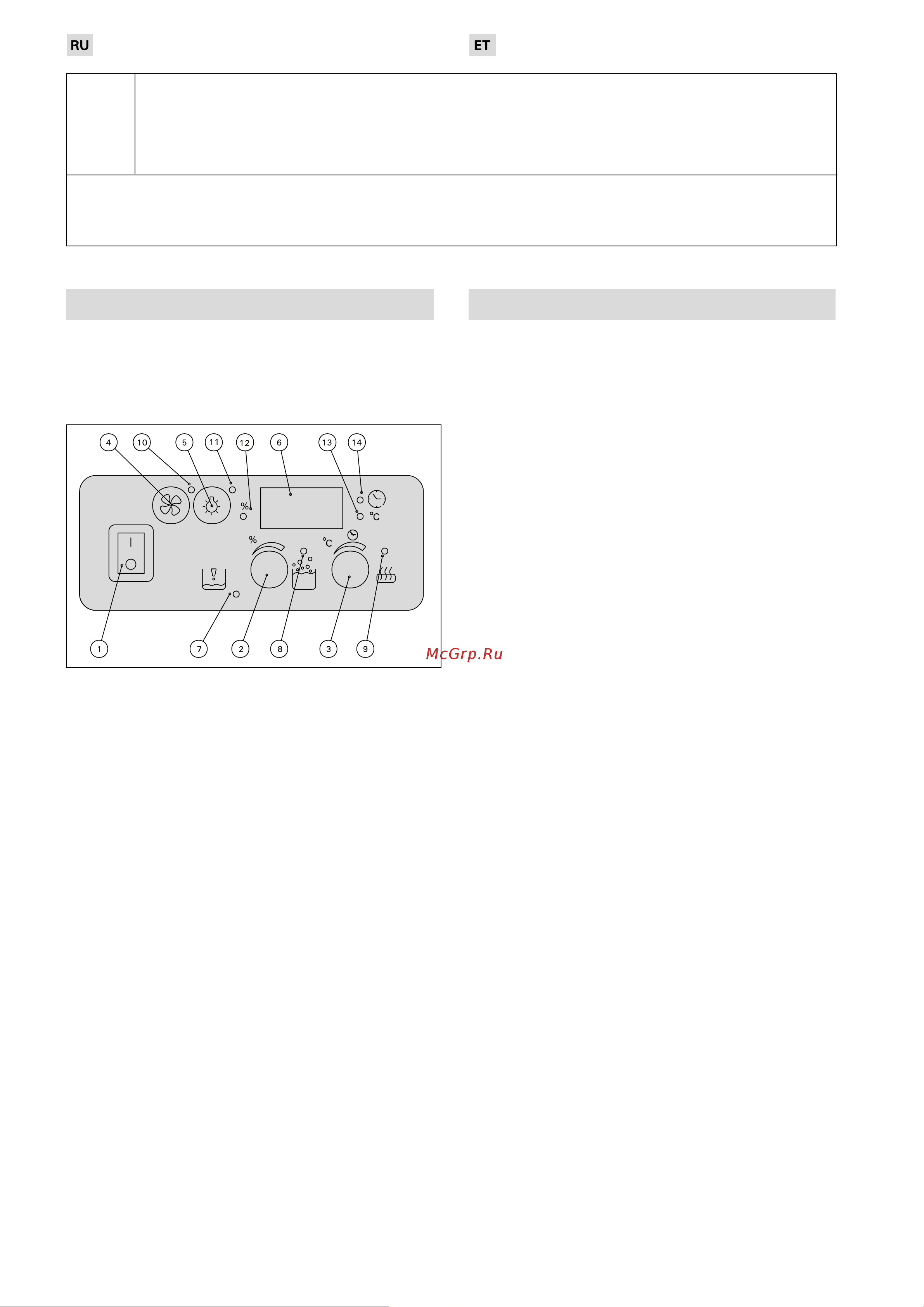

Рисунок 1. Выключатели и сигнальные
лампы пульта управления
Joonis 1. Juhtimispuldi lülitid ja indikaatorid
Enne kerise sisselülitamist peab alati kontrollima,
et kerise peal või selle läheduses ei oleks mingeid
esemeid.
1. Главный выключатель.
2. Управляющий выключатель двойного действия
для парогенератора:
• нажатие на кнопку р включение парогенератора
• второе нажатие на кнопку р отключение
парогенератора
• поворот кнопки р установка желаемой влажности:
отн.вл. 20-95%. Сигнальная лампа 12 мигает во
время регулировки.
3. Управляющий выключатель двойного действия
для каменки:
• нажатие на кнопку р включение каменки
• второе нажатие на кнопку р отключение каменки
• поворот кнопки р установка желаемой
температуры сауны. Сигнальная лампа 13 мигает
во время регулировки.
4. Управляющий выключатель установки
вентилятора сауны (макс. 100 ВТ).
5. Управляющий выключатель освещения сауны
(макс. 100 Вт).
6. Экран индикатора. Поочередно показывает
температуру и влажность сауны. Температуру
– когда горит сигнальная лампа 13, и
влажностькогда горит сигнальная лампа 12.
7. Сигнальная лампа горит, если кончилась вода в
парогенераторе.
8. Зеленая сигнальная лампа – парогенератор
включен. Сигнальная лампа мигает – выбрано
предварительное установочное время.
9. Зеленая сигнальная лампа – каменка
включена. Сигнальная лампа мигает – выбрано
1. Pealüliti
2. Aurusti 2-funktsiooniline lüliti:
• nupulevajutus: aurusti sisselülitamine
• teine nupulevajutus: aurusti väljalülitamine
• nupu keeramine: soovitud niiskuse regulee-
rimine RH 20%–95%. Indikaator 12 vilgub
reguleerimise ajal.
3. Kerise 2-funktsiooniline lüliti:
• nupulevajutus (r) kerise sisselülitamine
• teine nupulevajutus (r) kerise väljalülitamine
• nupu keeramine: soovitud temperatuuri regu-
leerimine. Indikaator 13 vilgub reguleerimise
ajal.
4. Sauna ventilatsiooni lüliti max. 100 W
5. Sauna valguse lüliti max. 100 W
6. Ekraan, näitab vaheldumisi sauna temperatuuri
ja niiskust. Temperatuurinäidu puhul põleb
indikaator 13 ning niiskusenäidu puhul
indikaator 12.
7. Indikaator, mis süttib, kui aurustis on vesi otsas.
8. Aurusti indikaator:
roheline – aurusti on sisse lülitatud;
vilgub – eellülitusaeg on valitud.
9. Kerise indikaator:
roheline – keris on sisse lülitatud;
vilgub – eellülitusaeg on valitud.
10. Ventilatsiooni indikaator, põleb, kui
ventilatsiooni on sisse lülitatud.
11. Valgustuse indikaator, põleb, kui valgustus on
sisse lülitatud.
