Harvia C105S [7/14] Andurikarpide paigaldamine
![Harvia C105S [7/14] Andurikarpide paigaldamine](/views2/1911524/page7/bg7.png)
7

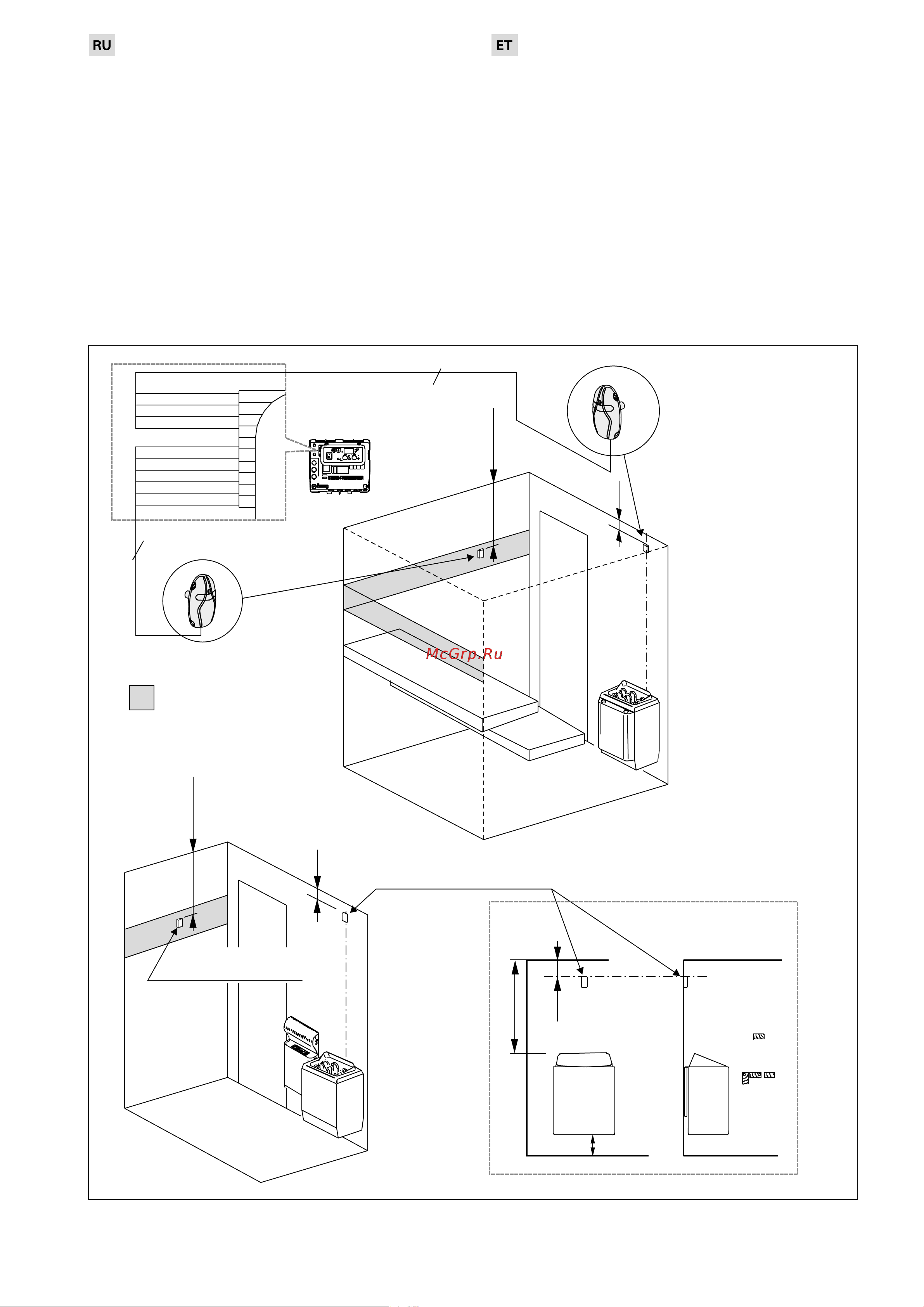

Рисунок 7А. Место расположения коробок датчиков температуры и влажности пульта управления
C105S каменок с настенным монтажом
Joonis 7A. C105S juhtimispuldi soojuse- ja niiskuseanduri karpide asetus seinal, vastavalt seina
kinnitatud kerise asukohale
3.3. Монтаж коробок датчиков
Для того, чтобы осуществлять управление каменками
типа Combi с настенным монтажом, а также
каменкой и отдельным парогенератором с помощью
пульта управления C105S, необходимо установить
подключаемый к пульту датчик температуры на стену
сауны над каменкой, по центральной оси, проходящей
по ширине каменки, на расстоянии 100 мм в нижнем
направлении от потолка.
Датчик влажности необходимо установить на стену
сауны как можно дальше от каменки, на расстоянии
500–700 мм в нижнем направлении от потолка.
При управлении каменками типа Combi с напольным
монтажом, а также отдельным парогенератором
3.3 Andurikarpide paigaldamine
Sauna seina kinnitatavate Combi keriste ning kerise
ja eraldiasetseva aurusti (Harvia SS20) juhtimiseks
juhtimispuldi C105S kaudu tuleb puldiga ühenda-
tav temperatuuriandur paigaldada sauna seina keri-
se kohale, kerise laiussuuna keskjoonele, 100 mm
allapoole lage.
Niiskuseandur tuleb paigaldada sauna seina, või-
malikult kaugele kerisest, 500–700 mm allapoole
lage.
Kui juhtimispuldiga C105S juhitakse põrandale
paigaldatud Combi kerist või põrandal paiknevat
kerist koos eraldi asetseva aurustiga, tuleb puldi-
ga ühendatav temperatuuriandur paigaldada sauna
1
2
3
4
5
6
7
8
9
10
KV50SE
KV60SE
KV80SE
KV90SE
D23E
D36E
KV30E
KV45E
KV60E
KV80E
M45E
M60E
M80E
M90E
KIP45E
KIP60E
KIP80E
KIP90E
min. 150
100
100
min. 500
max. 700
min. 500
max. 700
min. 1100
100
4 x 0,25 mm²
6 x 0,25 mm²
C105S
2. ÄÀÒ×ÈÊ ÂËÀÆÍÎÑÒÈ
NIISKUSEANDUR
1. ÄÀÒ×ÈÊ ÒÅÌÏÅÐÀÒÓÐÛ
TEMPERATUURIANDUR
2. ÄÀÒ×ÈÊ ÂËÀÆÍÎÑÒÈ
NIISKUSEANDUR
1. ÄÀÒ×ÈÊ ÒÅÌÏÅÐÀÒÓÐÛ
TEMPERATUURIANDUR
ÄÎÏÓÑÒÈÌÛÉ ÏÎßÑ
LUBATUD ALA
ÊÐÀÑÍÛÉ/PUNANE
ÇÅËÅÍÛÉ/ROHELINE
ÑÅÐÛÉ/HALL
ÆÅËÒÛÉ/KOLLANE
ÁÅËÛÉ/VALGE
ÑÈÍÈÉ/SININE
ÁÅËÛÉ/VALGE
ÑÈÍÈÉ/SININE
ÊÐÀÑÍÛÉ/PUNANE
ÆÅËÒÛÉ/KOLLANE
