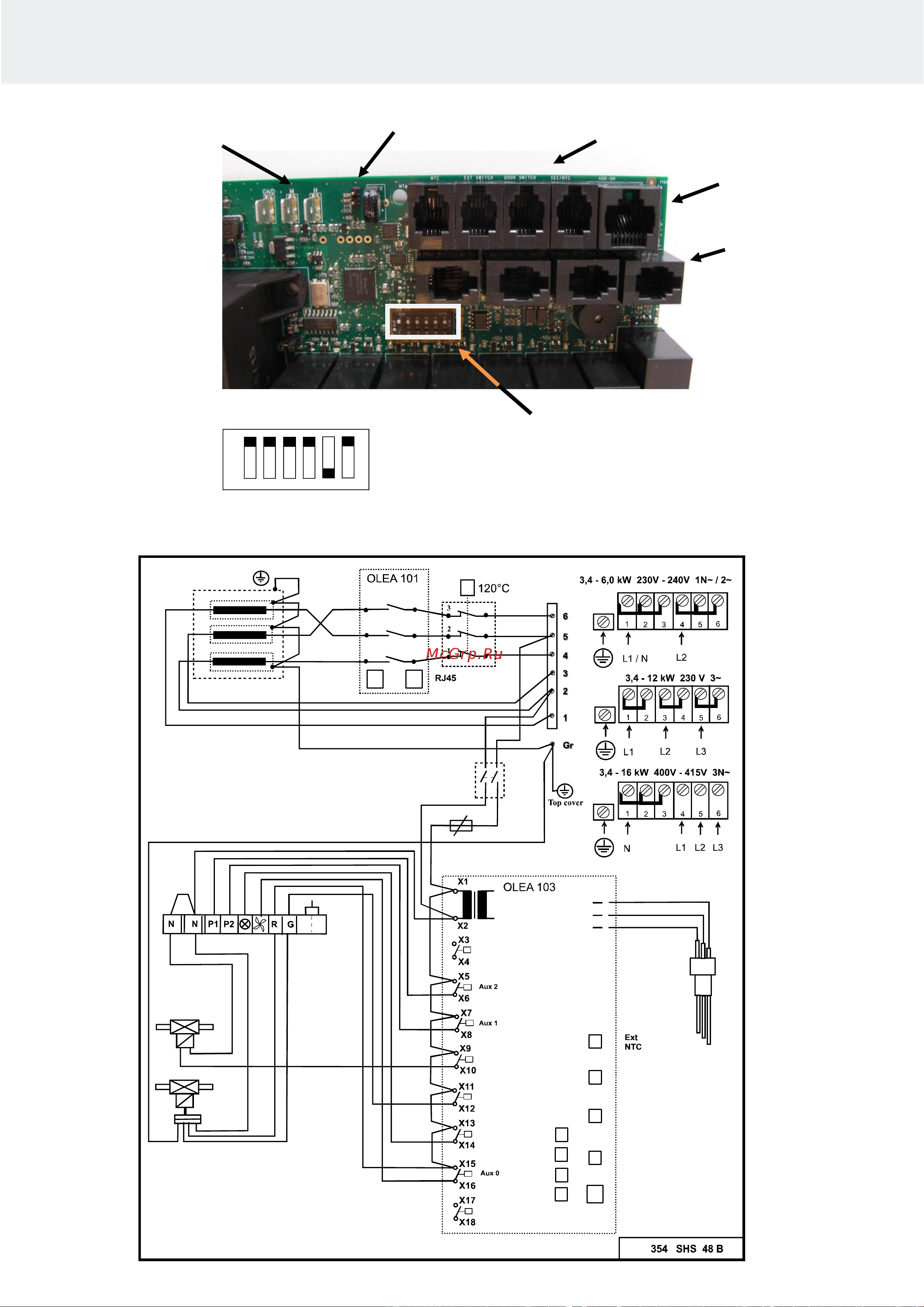

Схема подключения
X19
Contacto
P3
P2
P1
T
F1 A3,15 H
X20
X21X22
X23X24
X25X26
X27
X28
X29X30
White
Black
Red
1
2
3
On /Off
Black
Red
Green
ON
OFF
1 2 3 4 5 6
Положения для DIP-
переключателей на парогенерато-
ре с электрический сливным кла-
паном
RJ45 для
дополнительной
платы реле
(RJ10, 4 шт.)
RS 485
разъемы панели
управления
DIP-переключатели
Разъемы RJ10
Разъемы
датчиков
температуры
поверхности
Разъем термистора
NTC бака для воды
ВКЛ.
ВЫКЛ.
свет
Главный
выключатель
Датчик
температуры
поверхности
Водяной клапан
для слива
230 В, перем. ток
Кнопка включе-
ния/выключения
Дистанционное управле-
ние
Дверной выключатель
Датчик OLET 22
RJ45
Земля GND
Нижний предел M
Верхний предел H
Водяной клапан
для заполнения
230 В, перем. ток
ЦЕНТР УПРАВЛЕНИЯ
10
Инструкции по установке и эксплуатации Helo Steam Pro
