Подключение к патрубкам для подачи воды и пара
Подсоедините гибкий шланг для подачи воды к патрубку, расположенному на панели парогенератора, а
также к сети подачи холодной воды здания. Давление воды должно быть не менее 0,2 Па (2 бар) и не
более 1 МПа (10 бар). Шланг для подачи воды должен быть снабжен запорным клапаном ручного управле-
ния, используемым для прекращения подачи воды в парогенератор в случае, если парогенератор не
используется в течение продолжительного времени.
В процессе установки необходимо соблюдать местные нормы и правила
При подсоединении к патрубку подачи пара рекомендуется использовать медную трубу размером не меньше
18 х 16 мм (мощность парогенератора 3,4–9,5 кВт) и 22 х 20 мм (мощность парогенератора 12,0–16 кВт) или
силиконовый шланг аналогичного размера. Диаметр патрубка для подачи пара должен быть одинаковым по
всей длине.
Патрубок для подачи пара должен быть расположен под наклоном вверх или вниз относительно парогенера-
тора и направлен в парную. В таком патрубке НЕ ДОЛЖНО БЫТЬ каких-либо уплотнений или мест скопления
конденсата. Образующийся в патрубке для подачи пара конденсат должен иметь возможность свободно
стекать в парную или обратно в парогенератор. В случае подсоединения к парогенератору насоса-дозатора
ароматических смесей патрубок для подачи пара должен ВСЕГДА отводить конденсат от парогенератора во
избежание попадания химических веществ в бак для воды.
Рекомендованная максимальная длина патрубка для подачи пара составляет 5 метров.
В целях безопасности и во избежание образования конденсата в патрубке для подачи пара рекомендуется
при любых условиях обеспечивать его дополнительную изоляцию.
Расстояние между неизолированным патрубком для подачи пара и легковоспламеняющимся материалом,
например деревом, должно быть по крайней мере 10 мм.
ВНИМАНИЕ! Горячий пар может стать причиной ожогов.
Электромагнитный клапан для слива воды из бака парогенератора устанавливается на сливной патрубок. В
качестве альтернативного варианта можно использовать сливной клапан с ручным управлением. Подсоеди-
ните отводную трубу (медная труба диаметром не менее 16 мм) к соответствующему разъему парогенерато-
ра. Отводная труба направляется в ближайший сток за пределами парной. Температура отводимой воды
составляет 90–95 °C.
ВАЖНО! На отводную трубу не допускается установка каких-либо ограничителей (клапанов, кранов и т. п.).
Вне зависимости от маршрута прокладки отводной трубы она должна иметь постоянный наклон от
парогенератора в направлении стока. Для формирования соответствующего наклона, возможно, потребуется
прикрепить парогенератор к стене или установить на стойку.
Бак парогенератора необходимо опорожнять после каждого использования парогенератора. Это
позволит продлить срок его эксплуатации и снизить степень образования накипи.
Гарантия на продукт становится недействительной в случае некорректной установки парогенератора
или его использования с нарушением указаний, представленных в настоящем руководстве.
Гарантия также не распространяется на функциональные неисправности, вызванные использованием
жесткой воды, т. е. воды с высокой концентрацией солей кальция или других примесей.
Технические обслуживание парогенератора должно осуществляться в соответствии с указаниями,
приведенными в настоящем руководстве.

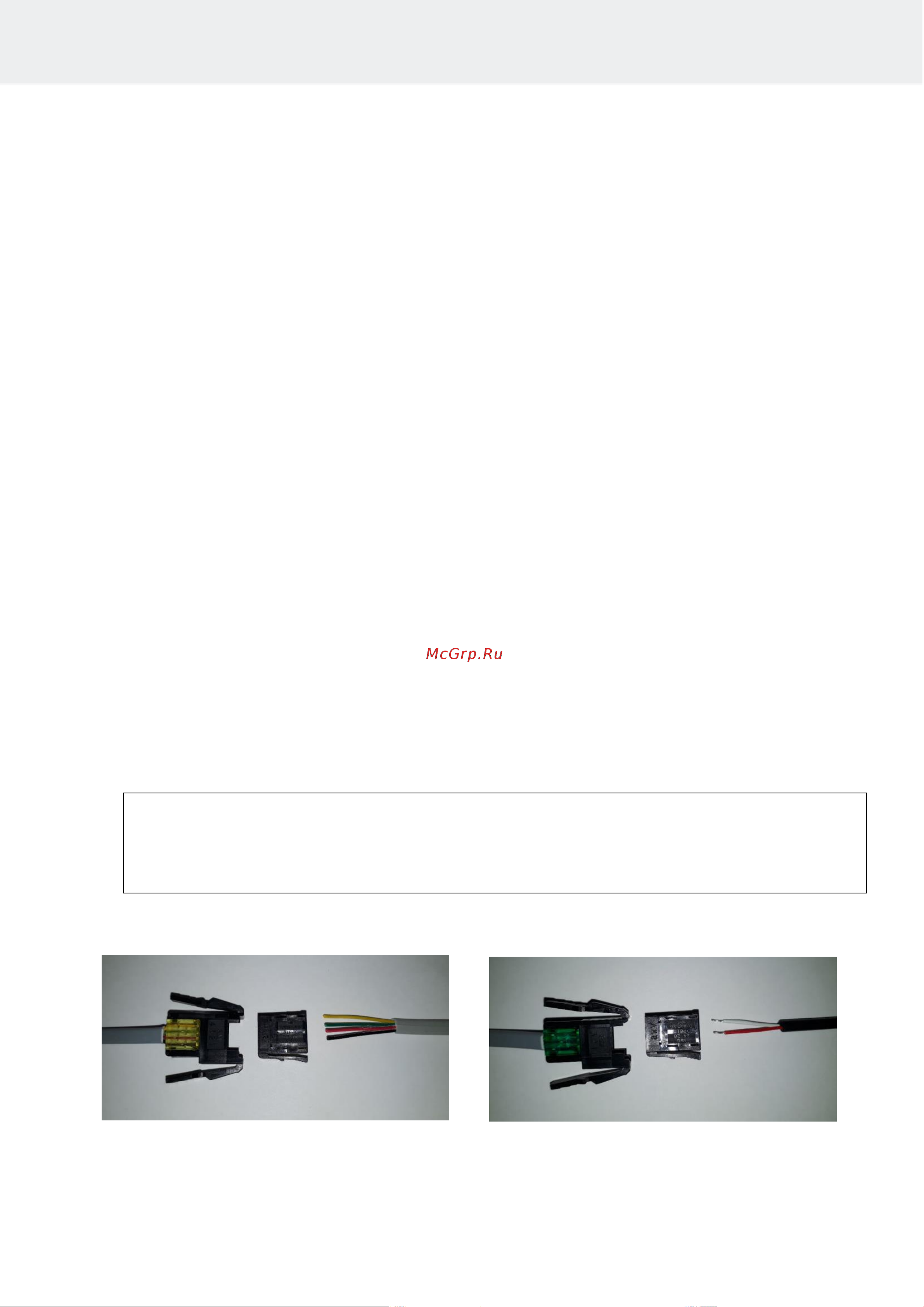

Подключение кабелей панели управления и датчика температуры
Подключение кабеля датчика темпера-
туры
Подключите кабель к разъемам 2 и 3.
1 = остается пустым
2 = красный
3 = белый
Подключение кабеля панели управ-
ления
1 = черный
2 = красный
3 = зеленый
4 = желтый
4
1
3
2
8
Инструкции по установке и эксплуатации Helo Steam Pro
