Подключение парогенератора

Установка предохранительного клапана

Предохранительный клапан устанавливается на паровой шланг крышки с помощью поставляемых

компонентов.

Как минимум, необходимо загерметизировать резьбовые соединения с помощью резьбоуплотнительной

ленты.

На предохранительный клапан устанавливается отдельная отводная труба, направленная в сток или пол.

ПРИМЕЧАНИЕ. Отводную трубу предохранительного клапана нельзя подсоединять к сливной трубе

парогенератора или патрубку для подачи пара. На резьбе используйте уплотнительную ленту, входящую в

комплект поставки, или аналогичный вид уплотнения.

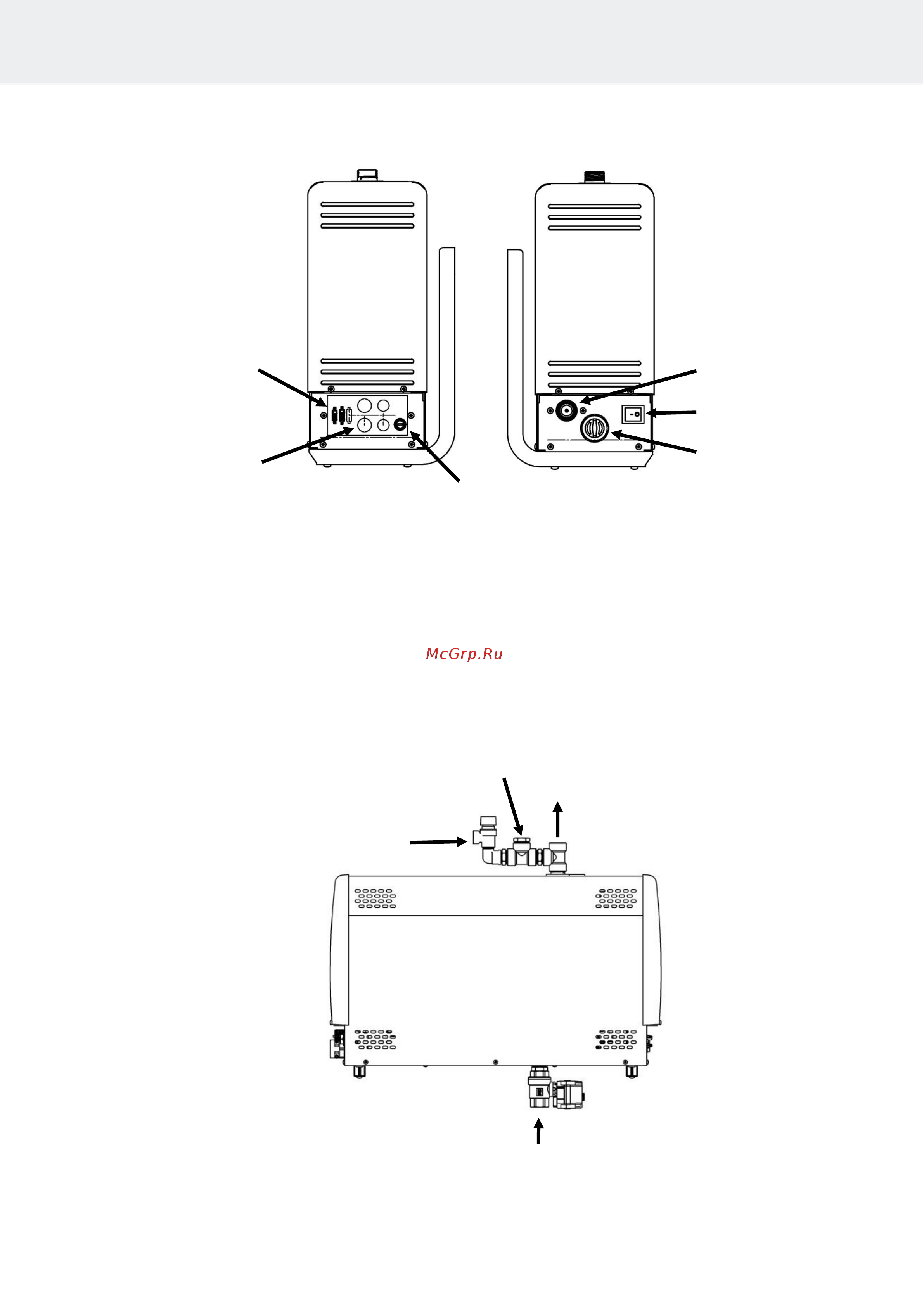

Рис. Установка предохранительного клапана и автоматического дренажного клапана. См. схему соединения

Разъем для

принадлежностей

Водозаливной клапан ¾”

Главный выключатель

Разъемы для подключе-

ния панели управления

и датчика температуры

Разъем для

электропитания

Плавкий предохранитель

T3,15AH

Слив для ручного

или электронного

клапана ¾”

Предохранительный клапан

устанавливается на паро-

вую трубу

Патрубок для подачи пара ¾”

Заливной колпачок для техобслуживания,

например для заливки состава для удале-

ния накипи
