Подключение к сети питания
Нагреватель для сауны должен подключаться к сети питания квалифицированным электриком в соответствии
с действующими правилами и нормативами. Парогенератор нужно подключать через полустационарное
соединение. Для подключения используются кабели H07RN-F (60245 IEC 66) либо кабели соответствующего
типа.
ПРИМЕЧАНИЕ. Подводящая линия электропитания перед парогенератором должна быть снабжена
автоматическим предохранительным выключателем, обеспечивающим отключение электроэнергии
на всех выводах.
Дистанционное управление
Парогенератором можно управлять дистанционно, подключив кнопку включения/выключения к разъемам 3 и
4 на плате RJ10. Рекомендуемый размер кабеля AWG 24 или 26. Максимальная длина кабеля AWG 24 равна
50 м в случае использования контроллера Elite и 200 м в случае использования контроллера Pure.
Максимальная длина кабеля AWG 26 равна 30 м в случае использования контроллера Elite и 130 м в случае
использования контроллера Pure.
Разъемы платы RJ 10
ПРИМЕЧАНИЕ. В случае неправильного подключения печатная плата может выйти из строя.
Дополнительный датчик (NTC)
Переключатель дистанционного
управления (внешний переключатель)
Дверной выключатель
Кон-
такт 1
Контакт
1
Кон-
такт 1
Кон-
такт 2
Термистор
NTC
10 кОм
3,3 В
Контакт
2
Кон-
такт 2
Земля
Кон-
такт 3
Термистор
NTC
10 кОм
Централь-
ный про-
цессор
Контакт
3
Земля
Кон-
такт 3
Земля
Кон-
такт 4
Контакт
4
12 В пост.
тока
Кон-
такт 4
12 В пост.
тока
Датчик (Sec/NTC)
4 устройства RS 485
Дополнительная плата
реле (плата расширения)
Контакт
1
Окончательная
остановка
Земля
Контакт
1
Последовательная
передача данных
А
Кабель RJ45, соединяю-
щий плату реле с дополни-
тельной платой реле
Контакт
2
Термистор NTC
10 кОм
3,3 В
Контакт
2
Последовательная
передача данных
B
Контакт
3
Термистор NTC
10 кОм
Центральный
процессор
Контакт
3
Разъем электропитания
12 В
пост.
тока
Контакт
4
Окончательная
остановка
10 В
Контакт
4
Разъем электропитания
Земля
Мощ-
ность
kW
Соединительный
кабель H07RN-
F/60245 IEC 66
мм²
400–415 В 3N-ф
Предохра-
нитель
А
Соединительный
кабель H07RN-
F/60245 IEC 66
мм²
230 В 3-ф
Предохра-
нитель
А
Соединительный
кабель H07RN-
F/60245 IEC 66
мм²
230–240 В 1N~ / 2-ф
Предохра-
нитель
А
3,4
5 x 1,5
3 x 10
4 x 1,5
3 x 10
3 x 2,5
16
4,7
5 x 1,5
3 x 10
4 x 2,5
3 x 16
3 x 6
25
6,0
5 x 1,5
3 x 10
4 x 2,5
3 x 16
3 x 6
25
7,7
5 x 2,5
3 x 16
4 x 6
3 x 25
3 x 10
35

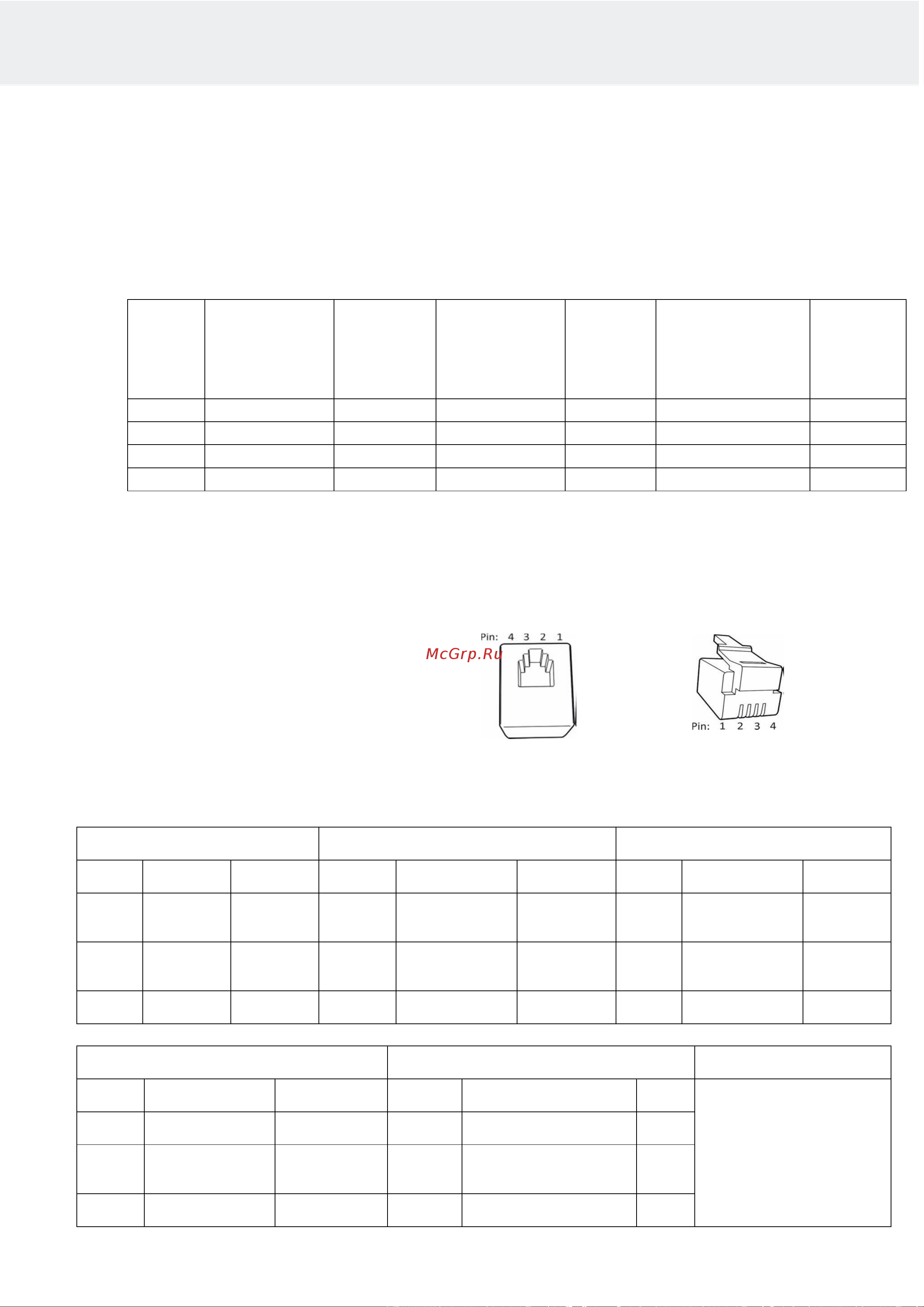

Расположение выводов разъема RJ10 печатной платы
Расположение выводов
разъема RJ10
9
Инструкции по установке и эксплуатации Helo Steam
