Перед использованием парогенератора необходимо провести анализ пригодности воды.
В тестовом наборе, входящем в комплект поставки парогенератора, предусмотрены тест-индикаторы,
которые можно использовать для определения жесткости воды следующим образом:
Погрузите тест-индикатор в воду на 1 с, извлеките тест-индикатор и стряхните с него излишки воды. Спустя
одну минуту сравните цветовой код на тест-индикаторе с цветовым кодом, представленным в тестовом
наборе.
Результаты тестирования: °f = французские градусы жесткости, °dH = немецкие градусы жесткости
< 5° f ( 3°dH ) Очень мягкая вода.
> 7° f ( >4°dH ) Мягкая вода. Рекомендуется установить устройство для удаления накипи.
> 12° f ( >7°dH ) Вода средней степени жесткости. Установите устройство для удаления накипи. Повторите
измерение жесткости воды.
> 25° f ( >14°dH ) Жесткая вода. Установите устройство для удаления накипи. Повторите измерение
жесткости воды.
> 37° f ( >21°dH ) Очень жесткая вода. Установите устройство для удаления накипи. Повторите измерение
жесткости воды.
На стр. 6 указано время наработки парогенератора в часах, по истечении которого требуется удаление
накипи.
Парогенератор должен быть установлен в сухом помещении (вдали от источников воды и влаги). Помещение
должно предусматривать возможность проветривания, поскольку парогенератор также выделяет тепло.
Температура воздуха в месте размещения парогенератора не должна превышать 35 °C. Рекомендуется
оставлять свободное пространство не менее 300 мм по бокам и над парогенератором. При установке
парогенератора также необходимо предусмотреть наличие достаточного пространства для его техобслужи-
вания. Вблизи от места установки парогенератора должен располагаться сток для слива воды из бака.
Парогенератор может свободно размещаться на полу либо крепиться к стене с помощью крепежных
элементов. При настенном креплении следует использовать крепежные элементы в соответствии с
материалом стен. Вес парогенератора в заполненном водой состоянии составляет примерно 18 кг.
При использовании клапана автоматического слива рекомендуется крепить парогенератор к стене, чтобы
обеспечить соответствующий угол наклона для слива воды.

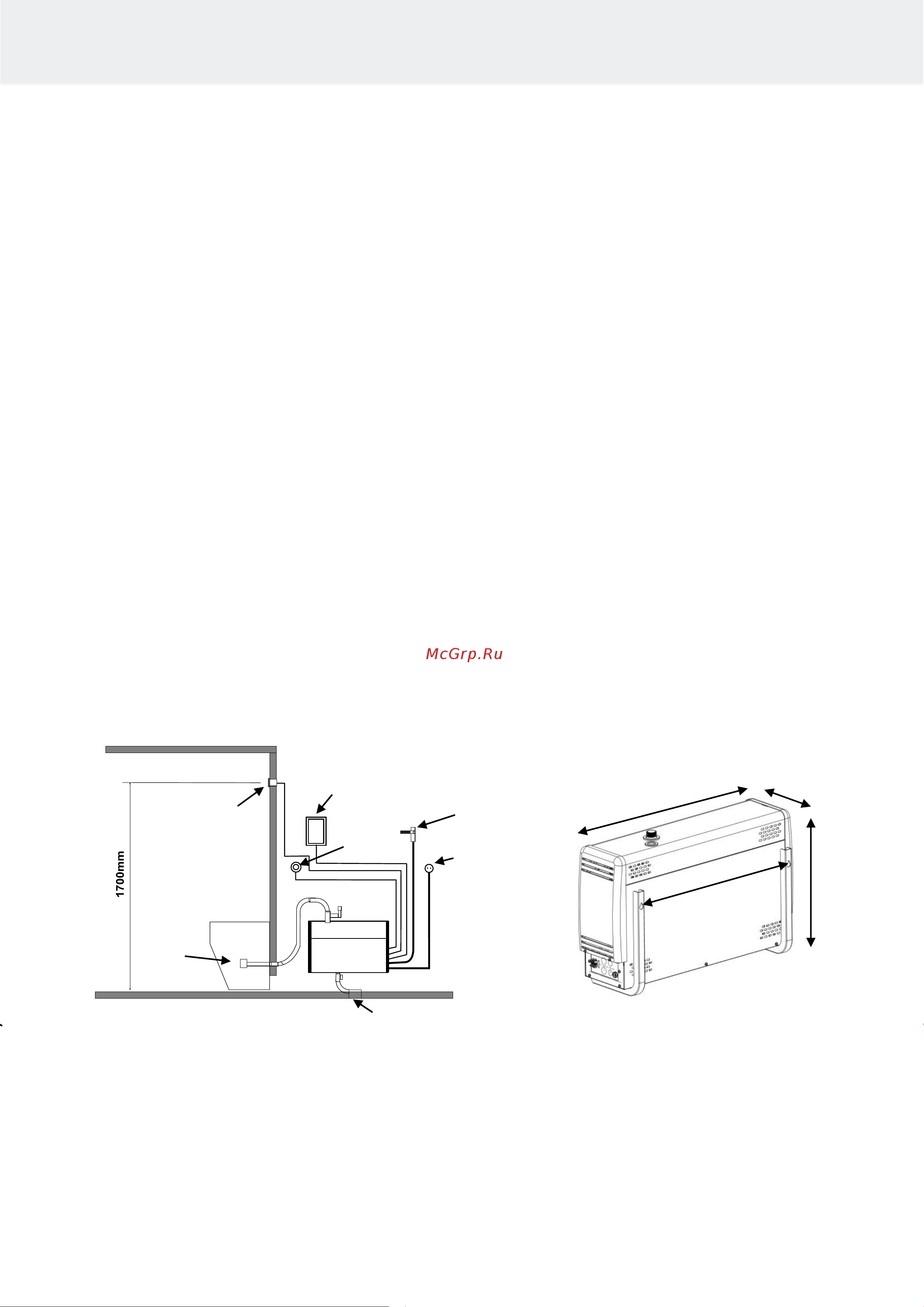

Принципиальная схема установки
Установка панели управления Настенный монтаж парогенератора
Панель управления устройством установлена снаружи парной.
Кабель панели управления можно удлинить, используя аналогичный кабель.
Паровая форсунка (форсунки) размещается на расстоянии примерно 200–400 мм от пола под скамейкой
или сиденьем либо на стене таким образом, чтобы горячий пар не вызвал ожоги ног. Паровые форсунки
должны быть направлены в пол. При установке форсунок необходимо исключить вероятность случайного
касания форсунок. Температура пара составляет +100 °C, и контакт с ним может стать причиной травм.
При использовании парной детьми или взрослыми с нарушением чувствительности паровые форсунки
необходимо снабдить защитным устройством, предотвращающим возможность контакта струи горячего пара
с телом.
4
Инструкции по установке и эксплуатации Helo Steam
636 мм
380 мм
523 мм
164 мм
Кнопка
On/Off
(Вкл/выкл)
Панель
управления
Патрубок для
подачи воды
Подключение к
электросети
Слив воды
Паровая
форсунка
