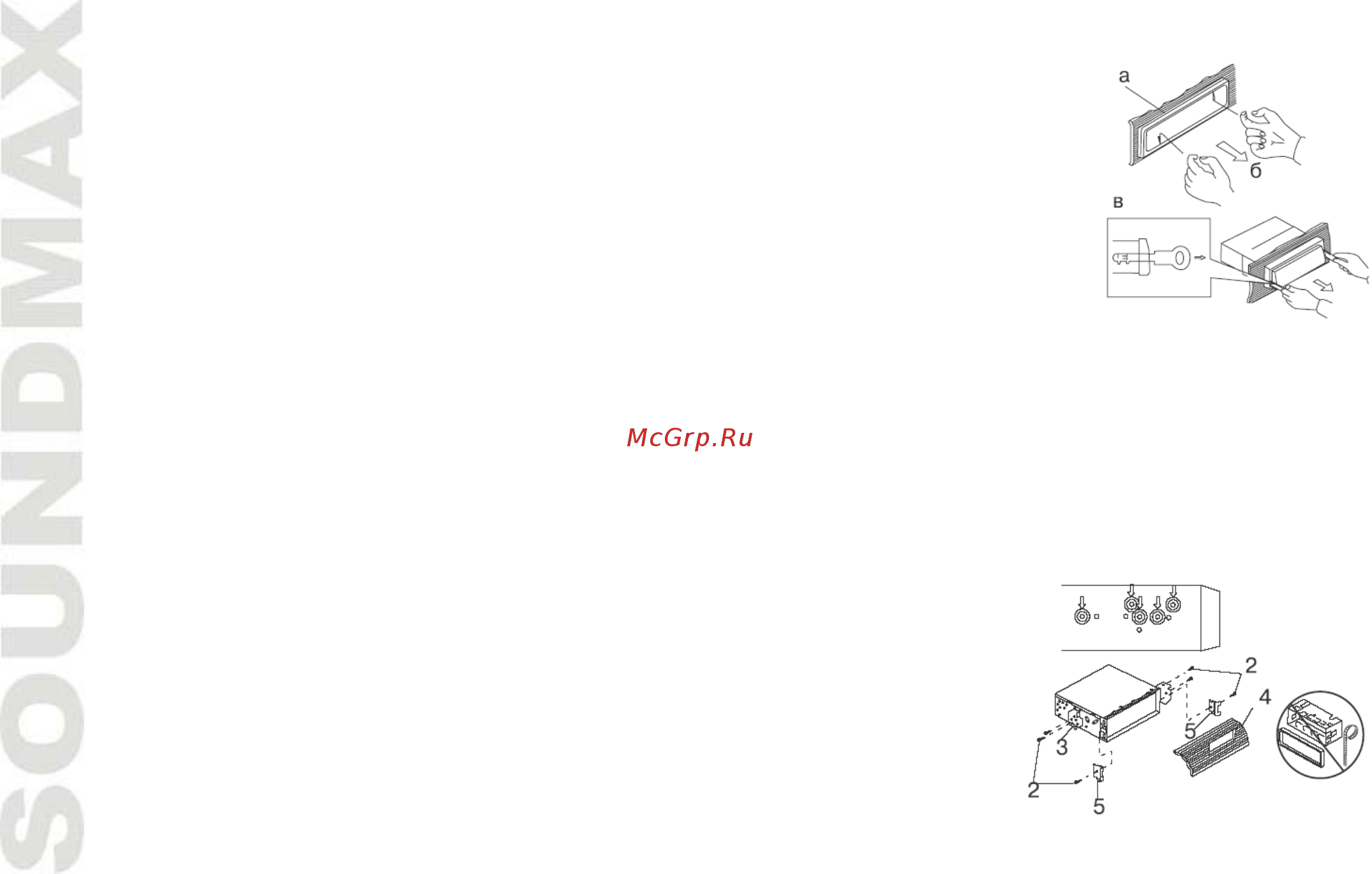

Снятие устройства

а – Декоративная рамка

б – Направление снятия рамки

в – Установка ключей съемников

1. Выключите магнитолу и снимите переднюю панель.

2. Вставьте пальцы в канавку на передней стороне декоративной рамки (рамка

снимается с небольшим усилием). Потяните рамку на себя, чтобы снять ее.

3. Вставьте входящие в комплект ключи съемники с обеих сторон корпуса

устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь

устройство из приборной панели, потяните за съемники или магнитолу и

вытяните её на себя (перед снятием убедитесь, что магнитола не зафиксирована

с опорной планкой).

Установка декоративной рамки

Для установки декоративной рамки прижмите ее к корпусу устройства и нажмите, чтобы вставить на

место. Это необходимо сделать до установки передней панели, иначе вы не сможете установить

декоративную рамку на место (При установке рамки на место направьте сторону с канавкой вниз и

закрепите ее.).

Установка устройства в приборную панель автомобиля «сзади» (Метод Б)

В данном случае установки используются отверстия для винтов на боковых

сторонах устройства. Закрепите устройство с помощью штатных

кронштейнов крепления радиоприемника.

1. Выберите такое положение, в котором отверстия для винтов на

кронштейне (3) будут совмещены с отверстиями для винтов на корпусе

устройства и вкрутите по два винта (2) с каждой стороны.

2. Винт.

3. Монтажный кронштейн штатного радиоприемника.

4. Приборная панель или консоль автомобиля.

5. Защелка (снимите эту деталь).

Примечание: При установке по методу Б монтажный кожух и внешняя декоративная рамка не используются.
