36
Номер
Функция
Разъем A
Разъем B
1
-
Задний правый(+)---Синий
2
-
Задний правый(-)---Синий/Белый
3
-
Передний правый(+)---Серый
4
Питание 12В (+)/желтый
Передний правый(-)---Серый/Белый
5
Питание антенны/оранжевый
Передний левый(+)---Зеленый
6
Подсветка панели/Белый
Передний левый((-)---Зеленый/Белый
7
Зажигание/красный
Задний левый(+)---Коричневый
8
Заземление/черный
Задний левый(-)---Коричневый /Белый
Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления
дополнительным усилителем.

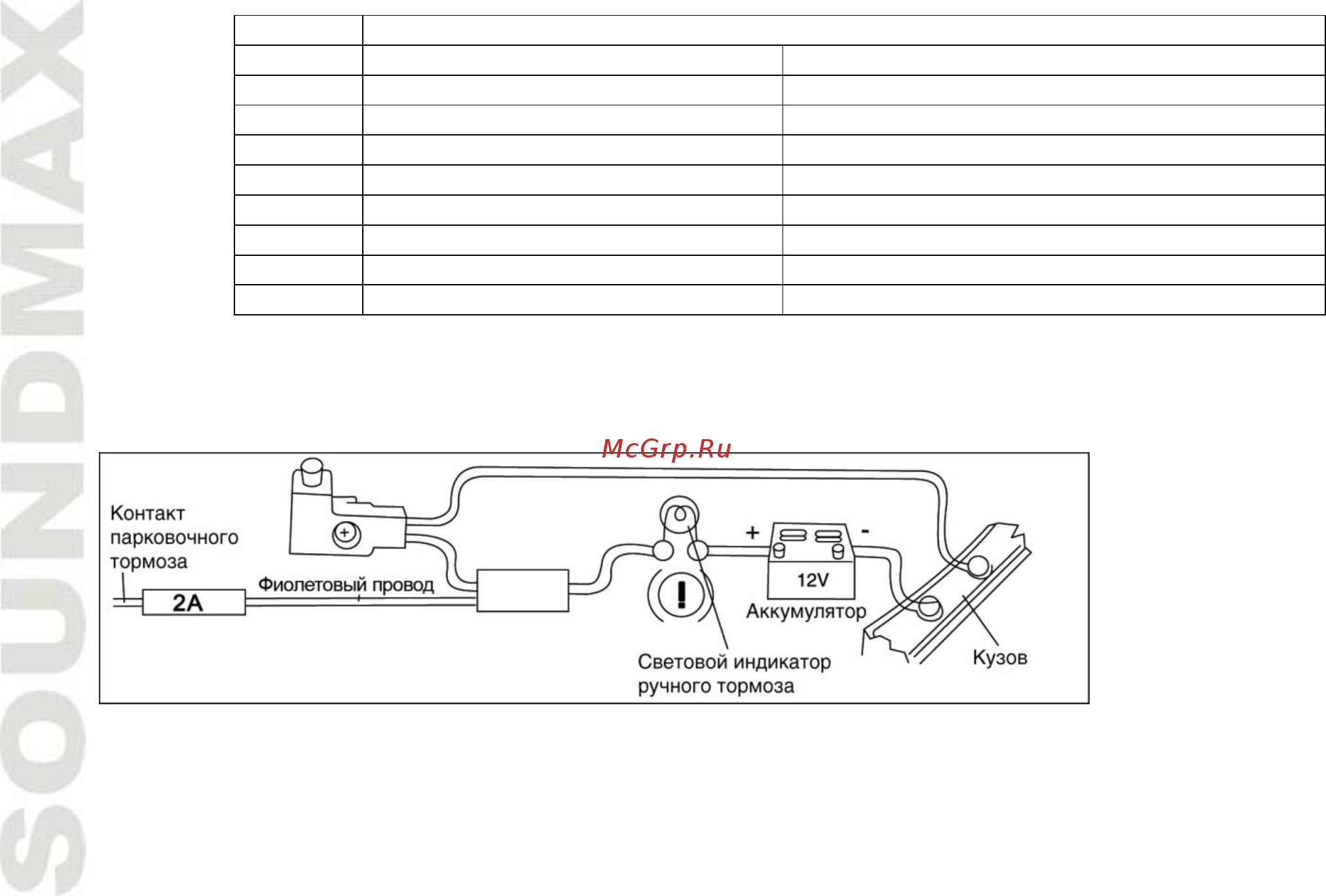

Подключение парковочного провода
Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения на дисплее
будет зависеть от движения автомобиля. Когда автомобиль движется вперед, при воспроизведении
видео на дисплее отобразится предупредительная надпись, картинка будет отсутствовать; это позволит
водителю не отвлекаться от управления автомобилем.
