Содержание
- 7 800 778 91 20 1
- Www remeza group 1
- Инструкция 1
- Компрессор remeza вк40р 8 1
- По эксплуатации 1
- Цены на товар на сайте https www remeza group catalog kompressory vk40r 8 utm_source manual utm_medium pdf utm_campaign manual_link 1
- Общие сведения об изделии 2
- Содержание 3
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк40р 8 4
- Вк40р 8 вк40р 8д вк40р 8вс вк40р 8двс 4
- Примечание модификация вк40р 8вс отличается от вк40р 8 наличием встроенного частотного преобра зователя от вк40р 8д наличием осушителя от вк40р 8дbc наличием встроенного частотного преобра зователя и осушителя 4
- Технические данные 4
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк40р 8 5
- Вк40р 8к вк40р 8дк вк40р 8вск вк40р 8двск 5
- Примечание модификация вк40р 8к отличается от вк40р 8 наличием рекуперации тепловой энергии вк40р 8вск наличием рекуперации тепловой энергии и встроенного частотного преобразователя вк40р 8дк наличием рекуперации тепловой энергии и осушителя вк40р 8дbcк наличием рекуперации тепло вой энергии встроенного частотного преобразователя и осушителя 5
- Технические данные 5
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк40р 8 6
- Вк40р 10 вк40р 10д вк40р 10вс вк40р 10двс 6
- Примечание модификация вк40р 10вс отличается от вк40р 10 наличием встроенного частотного преоб разователя от вк40р 10д наличием осушителя от вк40р 10дbc наличием встроенного частотного пре образователя и осушителя 6
- Технические данные 6
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк40р 8 7
- Вк40р 10к вк40р 10дк вк40р 10вск вк40р 10двск 7
- Примечание модификация вк40р 10к отличается от вк40р 10 наличием рекуперации тепловой энергии вк40р 10вск наличием рекуперации тепловой энергии и встроенного частотного преобразователя вк40р 10дк наличием рекуперации тепловой энергии и осушителя вк40р 10дbcк наличием рекупера ции тепловой энергии встроенного частотного преобразователя и осушителя 7
- Технические данные 7
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк40р 8 8
- Вк40р 15 вк40р 15д 8
- Примечание модификация вк40р 15д отличается от вк40р 15 наличием осушителя 8
- Технические данные 8
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк40р 8 9
- Вк40р 15к вк40р 15дк 9
- Примечание модификация вк40р 15к отличается от вк40р 15 наличием рекуперации тепловой энергии вк40р 15дк наличием рекуперации тепловой энергии и осушителя 9
- Технические данные 9
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк40р 8 10
- Вк50р 7 5 вк50р 7 5д вк50р 7 5вс вк50р 7 5двс 10
- Примечание модификация вк50р 7 5вс отличается от вк50р 7 5 наличием встроенного частотного пре образователя от вк50р 7 5д наличием осушителя от вк50р 7 5дbc наличием встроенного частотного преобразователя и осушителя 10
- Технические данные 10
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк40р 8 11
- Вк50р 7 5к вк50р 7 5дк вк50р 7 5вск вк50р 7 5двск 11
- Примечание модификация вк50р 7 5к отличается от вк50р 7 5 наличием рекуперации тепловой энер гии вк50р 7 5вск наличием рекуперации тепловой энергии и встроенного частотного преобразователя вк50р 7 5дк наличием рекуперации тепловой энергии и осушителя вк50р 7 5дbcк наличием реку перации тепловой энергии встроенного частотного преобразователя и осушителя 11
- Технические данные 11
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк40р 8 12
- Вк50р 10 вк50р 10д вк50р 10вс вк50р 10двс 12
- Примечание модификация вк50р 10вс отличается от вк50р 10 наличием встроенного частотного пре образователя от вк50р 10д наличием осушителя от вк50р 10дbc наличием встроенного частотного преобразователя и осушителя 12
- Технические данные 12
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк40р 8 13
- Вк50р 10к вк50р 10дк вк50р 10вск вк50р 10двск 13
- Примечание модификация вк50р 10к отличается от вк50р 10 наличием рекуперации тепловой энергии вк50р 10вск наличием рекуперации тепловой энергии и встроенного частотного преобразователя вк50р 10дк наличием рекуперации тепловой энергии и осушителя вк50р 10дbcк наличием рекупе рации тепловой энергии встроенного частотного преобразователя и осушителя 13
- Технические данные 13
- Ключ 7812 0375 2 14
- Ключ 7812 0376 1 14
- Комплект тары и упаковки 1 14
- Комплектность 14
- Комплектность поставки изделия приведена в таблице 14
- Наименование кол во 14
- Осушитель d80 руководство по эксплуатации и обслуживанию 1 14
- Примечание типовая схема доукомплектования компрессорной установки приве дена в разделе установка 14
- Рукав для слива масла 1 14
- Сведения о содержании драгоценных металлов 14
- Сведения о содержании драгоценных металлов представлены в таблице 14
- Технические данные 14
- Установка компрессорная 1 14
- Установка компрессорная руководство по эксплуатации 1 14
- Фильтр сжатого воздуха руковод ство по эксплуатации 1 14
- Частотный преобразователь руководство по запуску 1 14
- Шт примечание 14
- Электродвигатель инструкция по эксплуатации 1 14
- Греющая среда масло iso vg46 15
- К сведению потребителя 15
- Нагреваемая среда вода 15
- Обслуживание теплообменника 15
- Основные технические характеристики системы рекуперации тепловой энергии водой 15
- Рекуперация 15
- Скорость подачи 2 скорость подачи 72 0 л мин 15
- Скорость подачи 3 скорость подачи 21 38 л мин 15
- Температура на входе 2 температура на входе 73 3 ºс 15
- Температура на входе 3 температура на входе 25 ºс 15
- Температура на выходе 2 температура на выходе 60 ºс 15
- Температура на выходе 3 температура на выходе 45 ºс 15
- Теплообменник b10тhx30 1p sc s 4x1 15
- Технические данные 15
- Техническое описание 15
- Замечания 16
- Рекуперация продолжение 16
- Технические данные 16
- Присоединительные и установочные размеры компрессорной установки вк40р вк40р вс вк50р вк50р вс 17
- Технические данные 17
- Вк50р д вк50р двс 18
- Компрессорной установки вк 4 0р д вк40р двс 18
- Присоединительные и установочные размеры 18
- Технические данные 18
- Вк50р к вк50р вск 19
- Присоединительные и установочные размеры компрессорной установки вк40р к вк40р вск 19
- Технические данные 19
- Вк50р дк вк50р двск 20
- Присоединительные и установочные размеры компрессорной установки вк40р дк вк40р двск 20

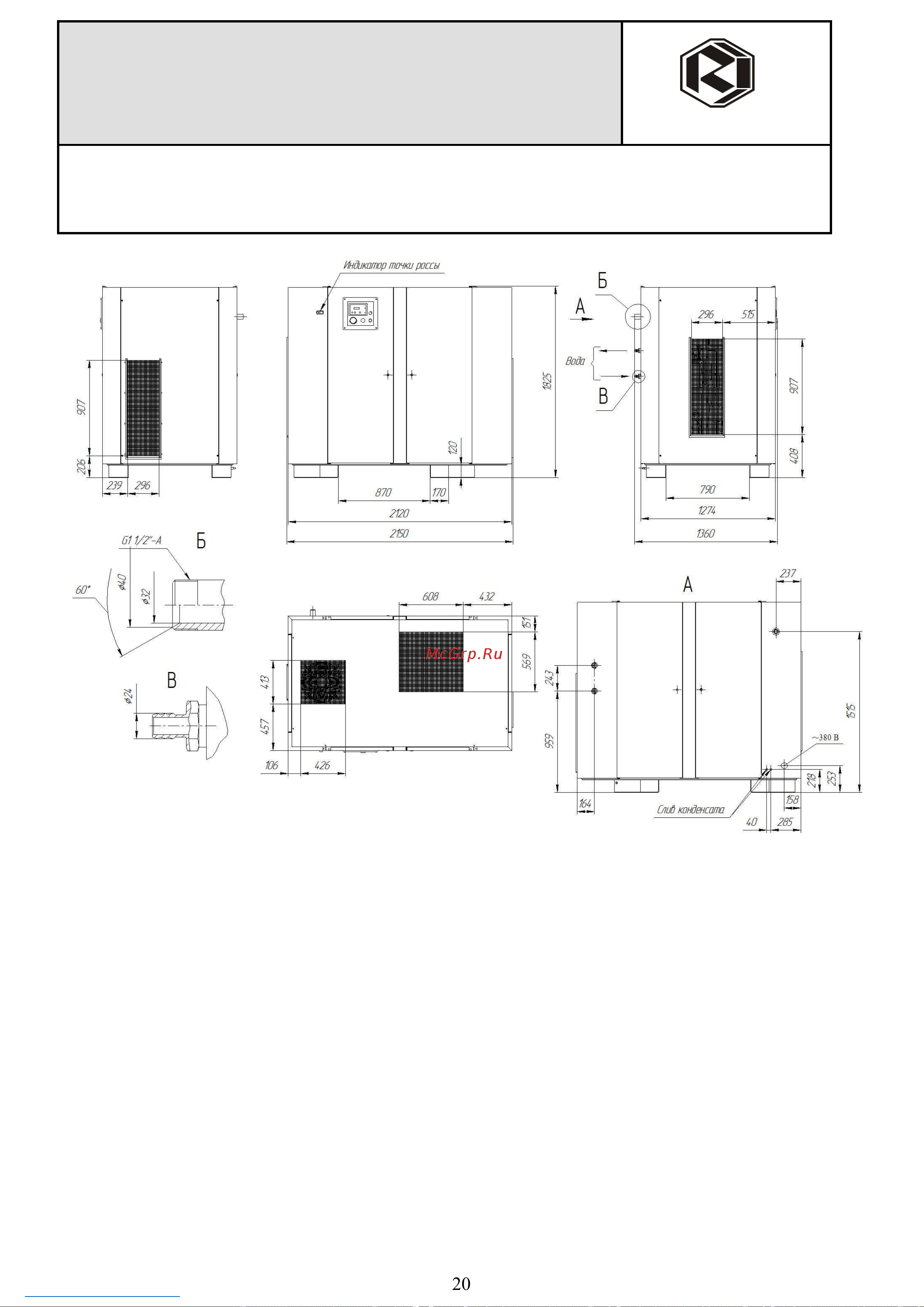

- Технические данные 20
- Винтовая 21
- Вк зав 21
- Идентификационная табличка 21
- Мпа 21
- Табличка маслоотделителя 22
- Внимание кнопкой аварийный стоп пользоваться только в экстренных случаях 23
- Панель управления airmaster s1 23
- Техническое описание 23
- Схема масляного и воздушного контуров вк40р вк40р вс вк40р д вк40р двс вк50р вк50р вс вк50р д вк50р двс 26
- Техническое описание 26
- Вк40р к вк40р вск вк40р дк вк40р двск вк50р к вк50р вск вк50р дк вк50р двск 27
- Схема масляного и воздушного контуров 27
- Технические данные 27
- Блок винтовой 28
- Внимание направление вращения вала винтовой группы указывает стрелка расположенная на винтовом блоке со стороны торца вала 28
- Технические данные 28
- Блок винтовой продолжение 29
- Техническое описание 29
- Блок винтовой продолжение 30
- Техническое описание 30
- Вследствие постоянного технического совершенство вания мы оставляем за собой право вводить любые необходимые изменения в конструкцию без предварительного уведомления 31
- Нормы безопасности 31
- Общие предупреждения 31
- Предписания по безопасности и предотвращению несчастных случаев 31
- Нормы безопасности 32
- Предписания по безопасности и предотвращению несчастных случаев 32
- Предупреждения относительно гарантии 32
- Нормы безопасности 33
- Предписания по безопасности и предотвращению несчастных случаев 33
- При установке и монтаже 33
- Даже если на это нет особых ссылок в данном руководстве производитель отклоняет любую ответственность за ущерб или несчастные случаи произошедшие в результате несоблюдения данных предписаний по безопасности а также небрежности и невнимания во время эксплуатации обслуживания и ремонта 34
- Нормы безопасности 34
- Предписания по безопасности и предотвращению несчастных случаев 34
- При обслуживании 34
- Не допускается эксплуатация компрессора во взрывопожароопасных и пожароопасных помещениях не допускается эксплуатация компрессора под воздействием прямых атмосферных осадков а также в бытовых целях 35
- Требования к помещению 35
- Установка 35
- Воздухопровода к распределительной сети 36
- Обработка сжатого воздуха 36
- Присоединение патрубка выходного 36
- Установка 36
- 3 4 5 6 7 8 9 10 12 37
- Типовая схема комплектной компрессорной системы 37
- I важные предупреждения перед запуском в эксплуатацию 38
- Установка 38
- Ii контроль направления вращения 39
- Вращение в неправильном направлении в течение более 2 секунд может привести к повреждению деталей компрессора 39
- Операции по повторному запуску винтового компрессора 40
- Установка 40
- Обслуживание винтового компрессора 41
- Опасность несчастных случаев 41
- Техническое обслуживание 41
- Техническое обслуживание 42
- Внимание не доливать масло другого типа 43
- Контроль уровня масла 43
- Операция 43
- Операция проверки 43
- Периодичность проверки 43
- Техническое обслуживание 43
- Долив масла 44
- Операции по доливу масла 44
- Техническое обслуживание 44
- Внмание утилизировать отработанное масло в соответствии с нормами законодательства действующими в стране где установлен компрессор 45
- Замена масла 45
- Операции по замене масла 45
- Операция 45
- Примечание при замене масла также необходимо заменить фильтр масляный смотри указания 45
- Техническое обслуживание 45
- Внимание запрещается смешивать масла различных типов 46
- Рекомендуемые масла 46
- Таблица марок масел 46
- Техническое обслуживание 46
- Долив масла 47
- Меры 47
- Операции по обслуживанию 48
- Техническое обслуживание 48
- Фильтр масляный 48
- Операция 49
- Техническое обслуживание 49
- Фильтр воздушный 49
- Внимание в случае если картридж имеет разрывы или пропитан маслом его необходимо заменить 50
- Внимание во всасывающее отверстие винтового компрессора не должны проникнуть частицы загрязнений или пыли 50
- Операции по обслуживанию 50
- Операция продолжение 50
- Техническое обслуживание 50
- Фильтр воздушный 50
- Замена фильтра маслоотделителя 51
- Операции по обслуживанию 51
- Операция 51
- Техническое обслуживание 51
- Операция 52
- Радиатор воздух радиатор масла 52
- Техническое обслуживание 52
- Давления 53
- Калибровка клапана минимального 53
- Операция 53
- Техническое обслуживание 53
- Вания давления подачи воздуха 54
- Внимание категорически запрещается эксплуатировать компрессор на давление нагнетаниявыше значения приведенного в табличке данных компрессора 54
- Внимание не рекомендуется эксплуатировать компрессор при давлении нагнетания ниже 0 4 мпа 4 бар и постоянном расходе отбалансируйте потребление воздуха и возможности машины 54
- Калибровка диапазона регулиро 54
- Операция 54
- Техническое обслуживание 54
- Перечень сменных частей применяемых при техническом обслуживании 55
- Таблица работ по обслуживанию 55
- Техническое обслуживание 55
- Внимание потеря данного документа его отсутствие неправильное неразборчивое нерегулярное заполнение испльзование не фирменных запасных частей при ремонте и техническом обслуживании снимает гарантию на данное изделие 56
- Журнал работы компрессора 56
- Техническое обслуживание 56
- Внимание при возникновении аварийной ситуации установка выключается с одновременной сигнализацией авария причина остановки отображается на табло контроллера повторный запуск возможен только после устранения причины остановки и сброса ошибки нажатием соответствующей кнопки на пульте управления 57
- Неисправности и методы их устранения 57
- Руководство пользователя airmaster s1 60
- Руководство пользователя контроллера airmaster s1 60
- 7 800 777 91 20 звонок бесплатный info remeza group ru вк40р 8 65
- Для активации режима основной ведомый обратитесь к поставщику компрессорной установки 65
- Для компрессорных установок вк20д вк25д вк30д с осушителем 65
- Модуль сard xpm isc y10cm05 0 блок питания 24vdc y07cmb6 0 датчик давления 0 16бар 4 20ма y04cm29 0 ниже приведена схема подключения дополнительного оборудования 65
- Ноябрь 2013 65
- Работа компрессоров в режиме основной ведомый при наличии нескольких компрессорных установок до 8 единиц с одинаковой производительностью и постоянной скоростью двигателя без частотного преобразователя возможно их совместное включе ние необходимым условием является наличие у всех компрессорных установок контроллера airmaster s1 с версией программного обеспечения е07 также дополнительно необходимо 65
- Гарантии изготовителя 66
- Гарантийные обязательства изготовителя прекращаются в случае 66
- Гарантийные обязательства не предусматривают 66
- Гарантийные обязательства не распространяются 66
- Гарантийный срок эксплуатации 12 месяцев со дня ввода изделия в эксплуатацию но не более 18 месяцев со дня выпуска при условии что наработка не превысила 4000ч 66
- Для проведения гарантийного ремонта оформленный по установленной форме рекла мационный акт а также следующие дополнительные сведения или копии документов с со проводительным письмом направляются продавцу поставщику 66
- По вопросам гарантийного обслуживания приобретения сменных и запасных частей обращайтесь к продавцу региональному уполномоченному представителю изготовителя 66
- Свидетельство о приемке и упаковывании 67
- Гарантийное свидетельство 68
- Данное гарантийное свидетельство является обязательством на гарантийный ремонт компрессорного оборудования 68
- Гарантийные обязательства изготовителя прекращаются в случае 69
- Гарантийные обязательства не предусматривают 69
- Гарантийные обязательства не распространяется 69
- Для проведения гарантийного ремонта предъявите 69
