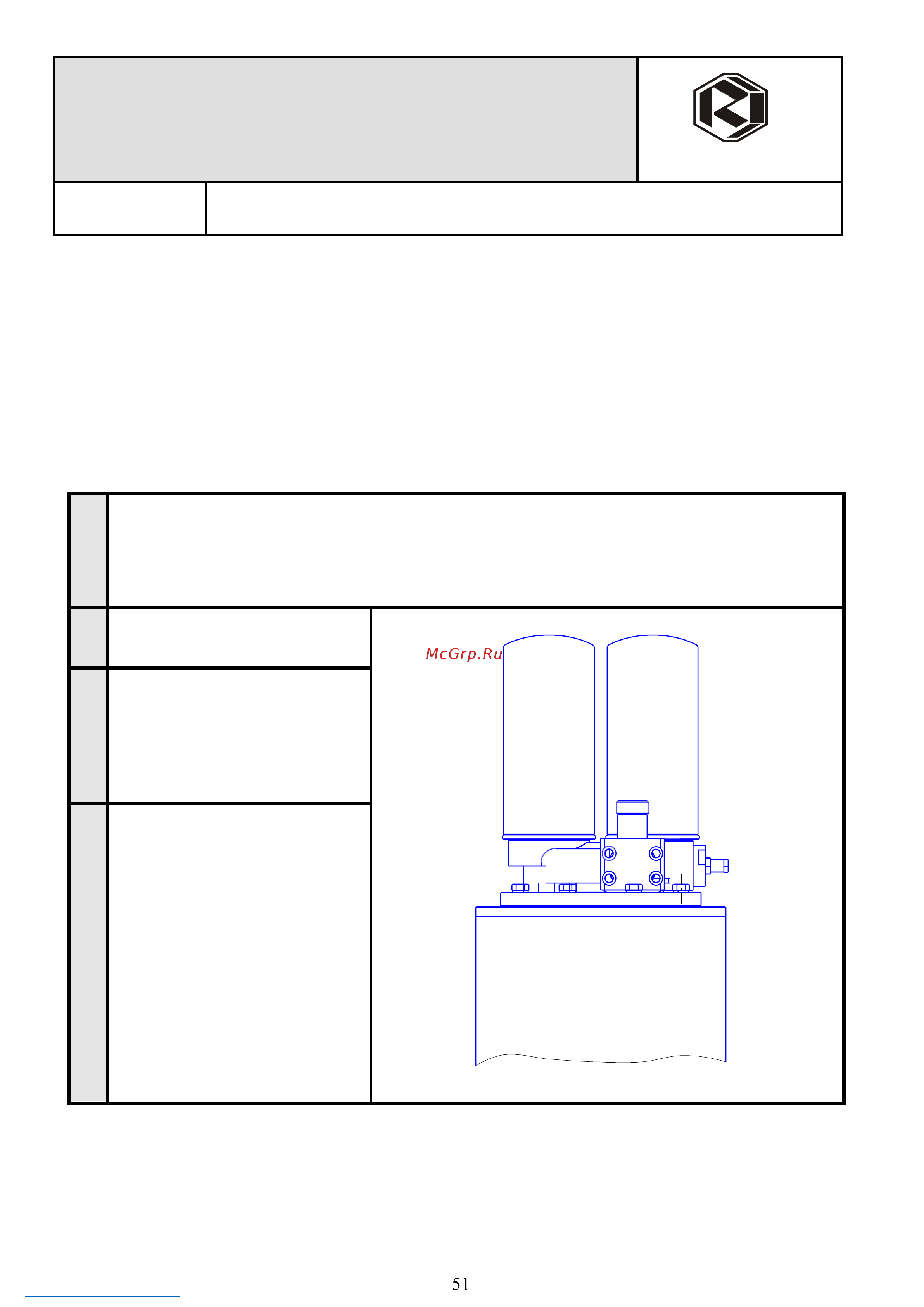

ОПЕРАЦИЯ:
ЗАМЕНА ФИЛЬТРА-МАСЛООТДЕЛИТЕЛЯ
Фильтры-маслоотделители расположены в блоке с клапаном минимального давления на мас-
лоотделительном резервуаре.
Эти фильтры необходимо заменять через каждые 4000 часов работы или по крайней мере
один раз в год, а также если разница между давлением на входе и на выходе фильтра превышает
1,5 бар. Контролировать перепад давлений по показаниям манометров на панели управления и на
баке масляном. Фильтр засоряется быстрее, когда всасываемый компрессором воздух загрязнен. В
таком случае необходимо соответственно сократить интервалы между заменой картриджа.
Операции по обслуживанию:
1
-
Отключить машину с помощью выключателя на панели управления и главного рубиль-
ника.
-
Принять все необходимые меры от несанкционированного запуска.
-
Давление в системе компрессора снизить до атмосферного.
2
Открыть передние дверцы
3
При помощи ключа для отво-
рачивания масляных фильтров
снять фильтры отворачиванием
против часовой стрелки.
4
Вставить новые фильтры по-
ворачиванием их по часовой
стрелке, предварительно сма-
зав прокладки маслом
