ТАБЛИЧКА
МАСЛООТДЕЛИТЕЛЯ
+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК40Р-8

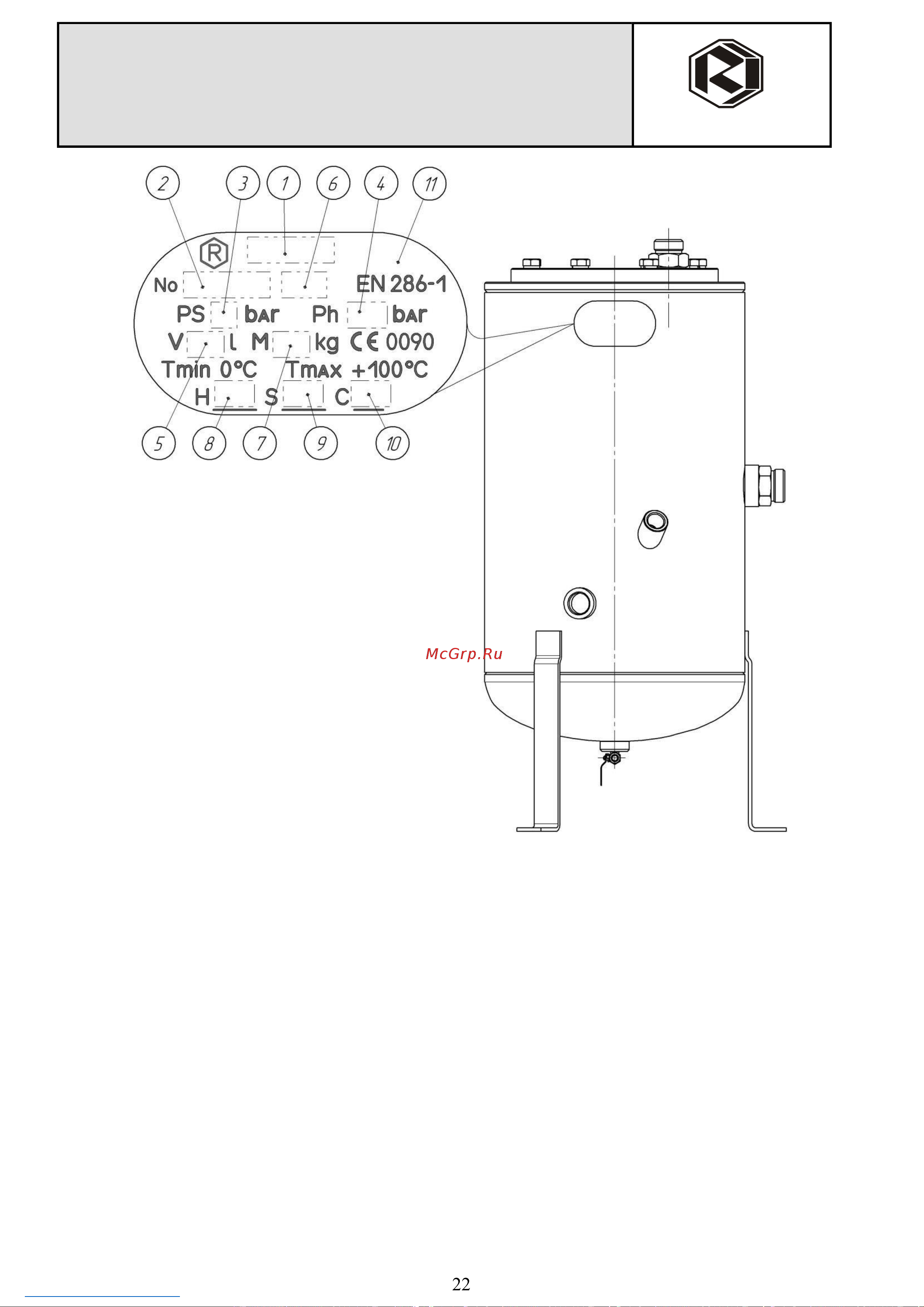

Табличка маслоотделителя содержит следующую информацию:
1 – условное обозначение;
2 – порядковый номер;
3 – допустимое давление эксплуатации, PS, бар;
4 – испытательное давление, Ph, бар;
5 – номинальный внутренний объем, V, л;
6 – год изготовления;
7 – масса, M, кг;
8 – действительная толщина стенки днища, Н, мм;
9 – действительная толщина стенки обечайки, S, мм;
10 – коррозионная добавка, С, мм;
11 – клеймо ОТК.
