+7 (800) 777-91-20 (звонок бесплатный)
info@remeza.group.ru ВК75Р-8 ВС
МОНТАЖ

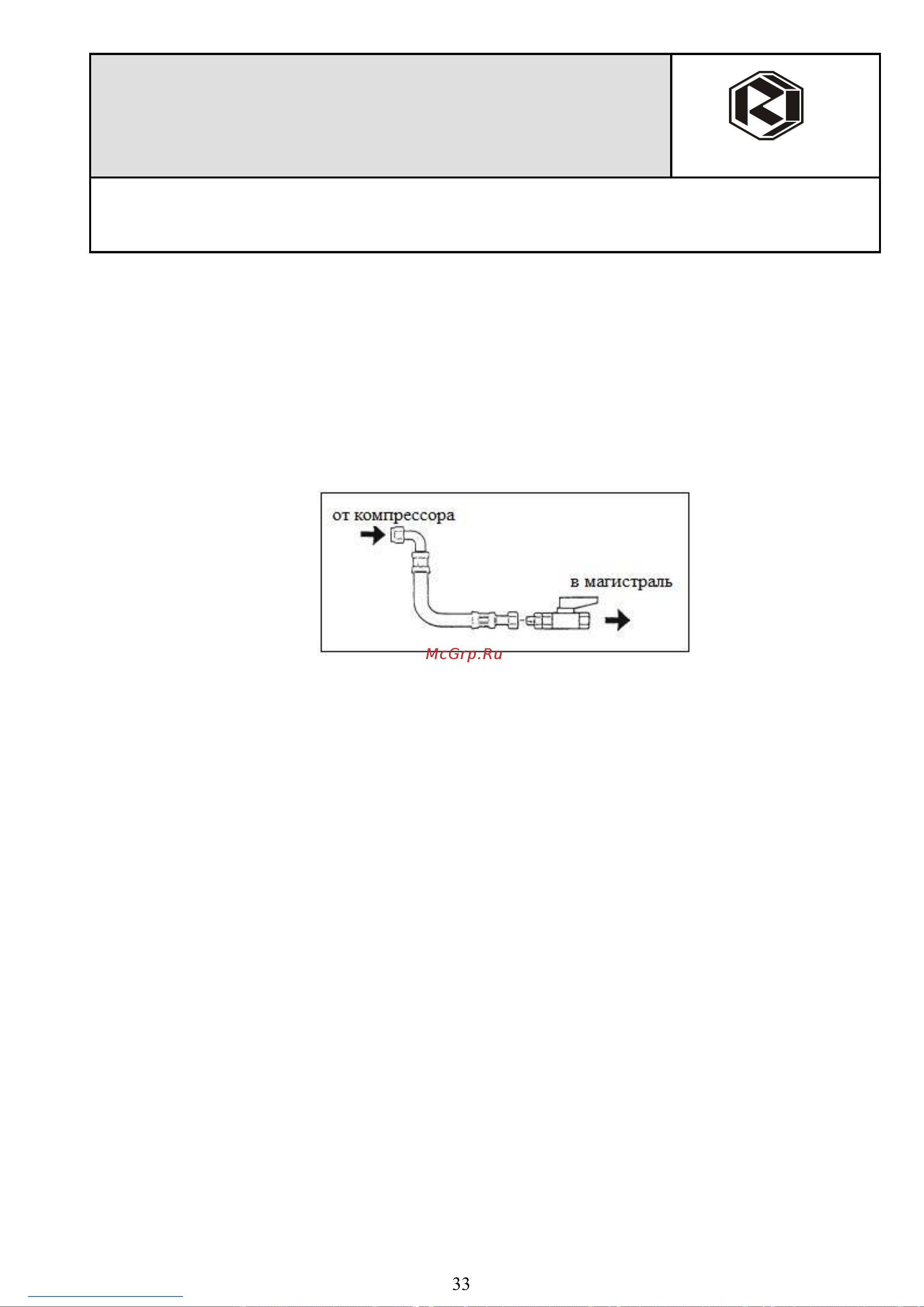

ПРИСОЕДИНЕНИЕ ПАТРУБКА ВЫХОДНОГО
ВОЗДУХОПРОВОДА К РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ
Для того, чтобы исключить передачу вибраций распределительной магистрали сжатого
воздуха, установка должна быть соединена с ее жестким трубопроводом через гибкий шланг
или другое аналогичное устройство с требуемыми характеристиками.
Между установкой и потребителем сжатого воздуха необходимо наличие воздухосбор-
ника емкостью (м
3
) не менее 30% от ее производительности (м
3
/мин). Пневмосеть считается
частью данного воздухосборника.
ВНИМАНИЕ: ВКЛЮЧЕНИЕ УСТАНОВКИ С ЗАКРЫТЫМ КРАНОМ НА
ВЫХОДЕ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ!
Трубопроводы следует укладывать с уклоном 0,005 в сторону линейных влагоотдели-
телей.
Обработка сжатого воздуха
ВНИМАНИЕ: КОНСТРУКЦИЕЙ КОМПРЕССОРНОЙ УСТАНОВКИ НЕ
ПРЕДУСМОТРЕНО БЛОКА УДАЛЕНИЯ ВЛАГИ И КОНДЕНСАТА ИЗ
СЖАТОГО ВОЗДУХА (ЗА ИСКЛЮЧЕНИЕМ МОДИФИКАЦИИ С ОПЦИ-
ЕЙ «-Д»), ПОЭТОМУ НЕОБХОДИМО ПОСЛЕ УСТАНОВКИ СЖАТЫЙ
ВОЗДУХ ПРОПУСКАТЬ ЧЕРЕЗ ФИЛЬТР-ВЛАГООТДЕЛИТЕЛЬ ВО ИЗ-
БЕЖАНИЕ ПОПАДАНИЯ ВЛАГИ В СЕТЬ И К ПОТРЕБИТЕЛЮ.
Для более эффективной работы рекомендуется применять фильтр-влагоотделитель с
производительностью несколько превышающей производительность установки.
В зависимости от требуемых характеристик сжатого воздуха (по содержанию влаги,
масла, пыли) между установкой (или воздухосборником) и сетью (или потребителями) необ-
ходимо установить соответствующее оборудование (сепараторы, фильтры, осушители).
Для подсоединения данного оборудования руководствоваться специальными предпи-
саниями по их выбору, размещению и подсоединению.
Типовая схема комплектной компрессорной системы приводится на рисунке.
33
