info@remeza.group.ru ВК75Р-8 ВС
V
ND
БП 24 VAC
Card - XPM, ISC
+L1
~220V
X04
-L2
X02
BP
X03
1
2
3
1
G
I
0
+
P
1
2
+
_
1
2
3
L
N
1 2
X07
Airmaster S1
Е07
1 2
X07
Airmaster S1
Е07
осушитель не работает*
Включить осушитель. Проверить срабаты-
вание защит осушителя.
Er: 2118 А Высокий уровень давления воздуха
Проверьте объем сети, отсутствие задви-
жек на выходе установки
Er: 2128 А
Высокая температура масла
Проверьте чистоту радиатора, работу вен-
тиляции, температуру окружающего возду-
ха, проведите ТО
Er: 2816 А Сбой питания во время работы компрессора Проверьте параметры питающей сети
Er: 4804 А Истекло время до замены воздушного фильтра Замените патрон фильтра воздушного
Er: 4814 А Истекло время работы масляного фильтра Замените фильтр масляный
Er: 4824 А Истекло время до замены фильтра-сепаратора Замените фильтр-сепаратор
Er: 4834 А Истекло время до замены масла Замените масло
Er: 4844 А Истекло время проведения ТО Проведите ТО
*-для компрессорных установок ВК20Д, ВК25Д, ВК30Д (с осушителем).

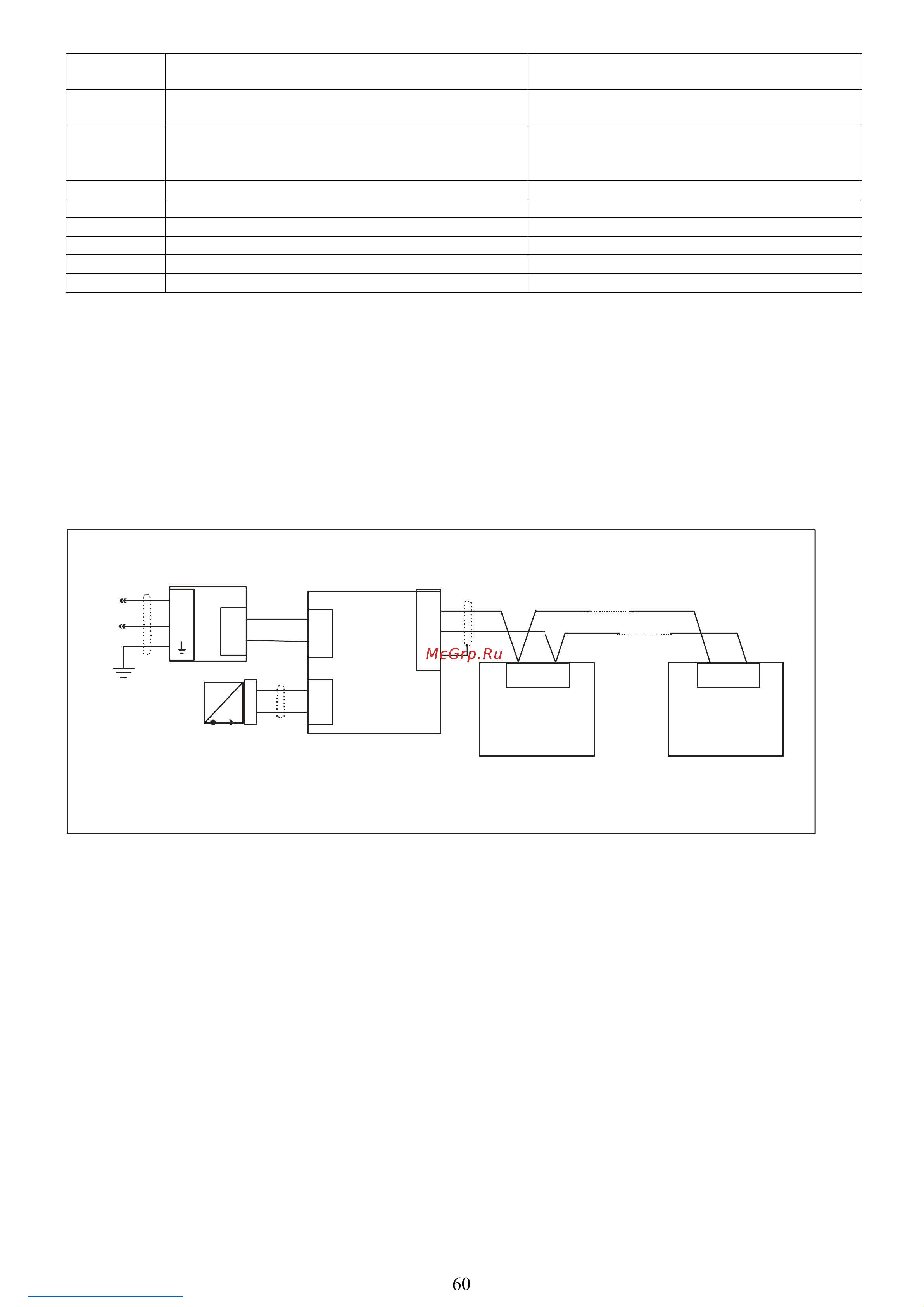

5 Работа компрессоров в режиме «основной/ведомый»
При наличии нескольких компрессорных установок (до 8 единиц) с одинаковой произ-
водительностью и постоянной скоростью двигателя (без частотного преобразователя)
возможно их совместное включение. Необходимым условием является наличие у всех ком-
прессорных установок контроллера Airmaster S1 с версией программного обеспечения Е07.
Также дополнительно необходимо:
-
модуль Сard-XPM, ISC (Y10CM05.00)
-
блок питания 24VDC (Y07CMB6.00)
-
датчик давления 0-16бар, 4-20мА (Y04CM29.00).
Ниже приведена схема подключения дополнительного оборудования.
Для активации режима основной/ведомый обратитесь к поставщику компрессорной установки
июнь 2019.
