от воздействия которого запорный плунжер открывает канал для поступления масла в радиатор и пере-

крывает циркуляцию масла по малому контуру. Основной функцией термостата является быстрый нагрев

масла в масляном контуре и поддержание минимальной температуры нагнетаемого масла (не ниже 71 С)

во избежание образования конденсата в масле за счет влаги, присутствующей во всасываемом воздухе,

что может привести к нарушению смазки подшипников винтового блока и его преждевременного выхода

из строя.

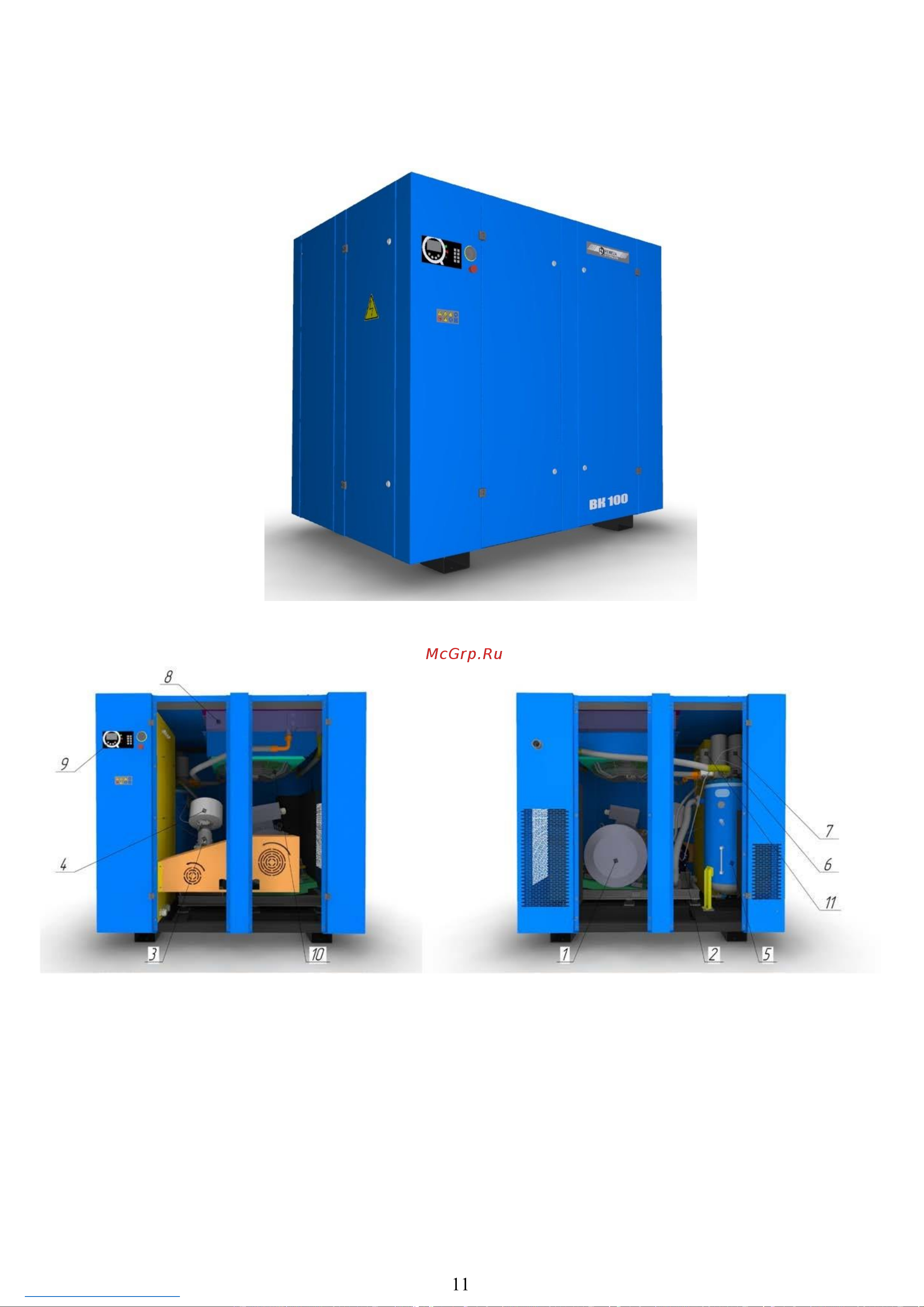

Рисунок 1 – Внешний вид компрессорной установки

1- электродвигатель

2- винтовой блок

3- всасывающий клапан

4- фильтр воздушный

5- маслоотделитель

6- блок сепаратора с термостатом

7- фильтр-маслоотделитель

8- воздушно-масляный радиатор

9- панель управления

10- электровентилятор

11- Фильтр масляный

Рисунок 2 – Основные узлы компрессорной установки
