Приложение В

Руководство пользователя контроллера AirMaster Q1

1 Интерфейс пользователя

1.1

Клавиатура

Малая клавиатура контроллера состоит из семи кнопок:

Символ Название кнопок Функции

ПУСК Пуск компрессорной установки

СТОП Выключение установки

// СБРОС Сброс ошибки



 ВВОД Подтверждение выбора или изменения показателей

▼

МИНУС / ВНИЗ Прокрутка меню вниз, уменьшение показателей

▲

ПЛЮС / ВВЕРХ Прокрутка меню вверх, увеличение показателей

ВЫХОД Переход на один уровень назад

1.2

Дисплей

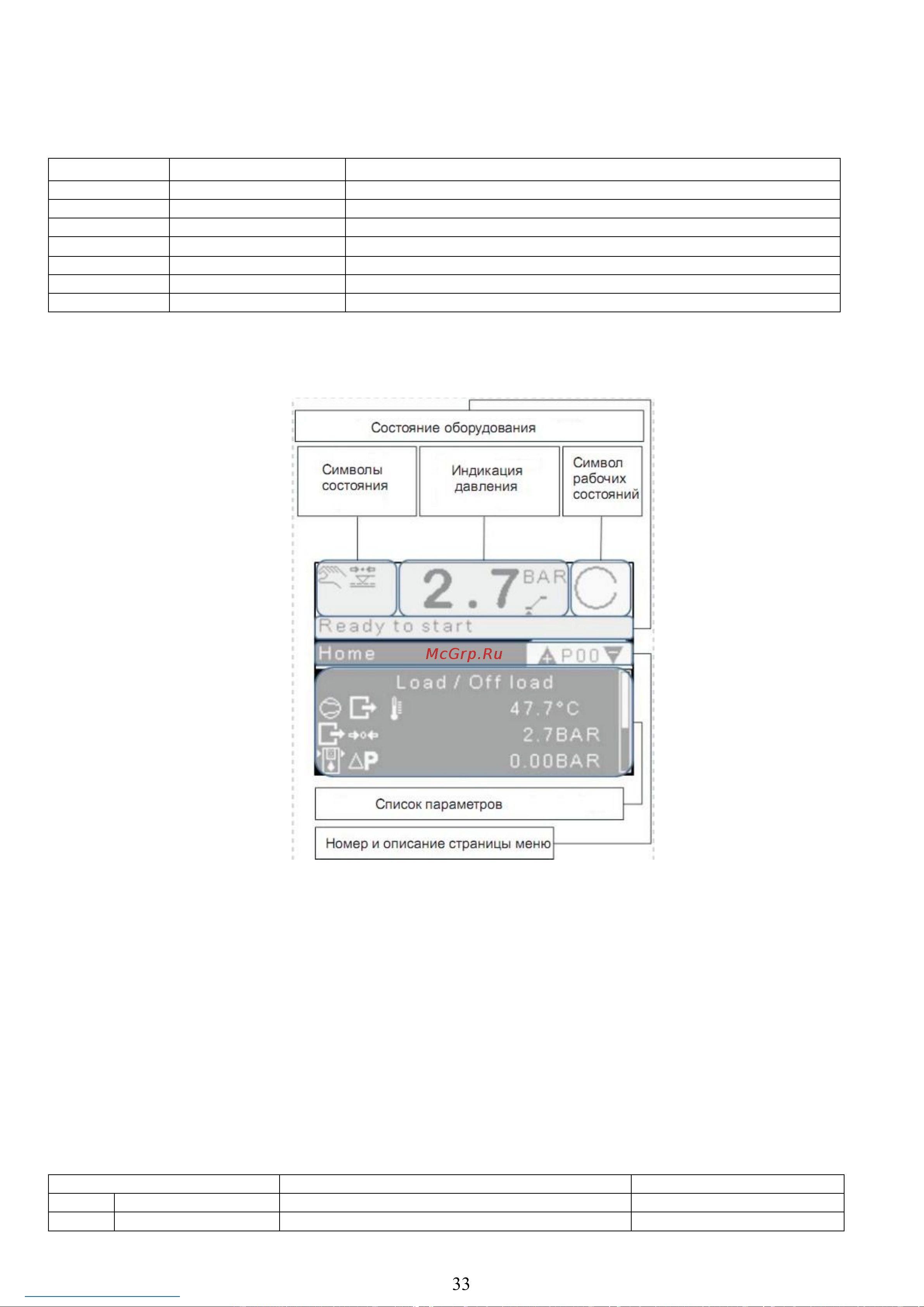

Пример индикации дисплея изображен на рисунке 1.

Рис. 1. Дисплей контроллера

2 Описание меню

2.1

Главное меню

При включении питания компрессора в течении 30 секунд происходит загрузка контроллера, после чего на

дисплее появляется индикация состояния компрессора (рис.1).

В верхней части дисплея (на белом фоне) отображается состояние компрессора, давление воздуха в маги-

страли, схематично – уровень давления в магистрали по отношению к настройкам компрессора. В нижней части

дисплея (черный фон) страница меню с параметрами. Для выбора страницы нажмите кнопку ВВЕРХ или ВНИЗ.

Для входа в меню нажмите ВВОД. Для выбора параметра страницы нажмите ВВЕРХ или ВНИЗ. Для изменения

параметра нажмите ВВОД

2.2

Меню беспарольных параметров.

В беспарольном меню доступно 8 страниц (Р00 – Р08) для просмотра параметров без возможности изме-

нения их значения и страница Р09 для парольного доступа.

Р00 «Нач.стр.» - Начальная страница

Индикация контроллера Функция Примечание

Р00.01

Текущая авария При наличии аварии

Р00.02 Режим управл. Отображение режима управления
