- Мастер секция микшера xr600g предусматривает достаточное количество возможностей для решения всех основных задач звукоусиления инженеры компании peavey снабдили данный продукт такими возможностями которые вы не найдете ни в одном другом микшере со встроенным усилителем мощности среди них процессор эффектов два 9 полосных эквалайзера с системой обнаружения акустической обратной связи fls и система защиты динамиков ddt 7
- Позволяет мьютировать сигналы каналов 1 6 не изменяя установок их регуляторов чувствительности в перерывах концертных или других программ рекомендуется мьютировать каналы 1 би использовать канал 7 для включения музыкальных заставок перед продолжением программы не забывайте размьютировать каналы данным переключателем 7
- Xr 600g руководство пользователя 8
- Кнопка defeat 8
- Отжатое положение кнопки соответствует отключению процессора эффектов эффекты также могут быть отключены с помощью ножного переключателя подключаемого к разъему efx defeat 33 8
- Переключатель выбора эффектов с 8
- Помощью этого поворотного переключателя осуществляется выбор одного из шестнадцати доступных эффектов 8
- Xr 600g руководство пользователя 9 9
- Main monitor 10
- Xr 600g руководство пользователя 10
- Xr 600g руководство пользователя 11 11
- Диаграммы стандартных подключений микшера xr6oog 11
- Предложенные ниже диаграммы приведены исключительно в качестве примера и не охватывают всех возможных конфигураций в которых может использоваться микшер xr600g при подключении вашего оборудования руководствуйтесь прежде всего здравым смыслом а в случае возникновения любых сомнений консультируйтесь с авторизованными представителями компании peavey 11
- Режим усиления сигналов основного микса main main 11
- Режим усиления сигналов основного и мониторного миксов моп11то11 ма1п1 12
- Хи 600с руководство пользователя 12
- Xr 600g руководство пользователя 13 13
- Входы 13
- Выходы 13
- Технические характеристики 13
- Xr 600g руководство пользователя 14
- Габариты и вес 14
- Технические характеристики могут быть изменены производителем без уведомления 14
- Усилитель мощности 14
- Шумы и наводки 14
- Блок схема микшера хббоос 15
Похожие устройства
- Festool Rutscher RS 200 EQ-Plus в контейнере 567761 Инструкция по эксплуатации
- Bork MM SAP 1004 WT Инструкция по эксплуатации
- Gal SWR-9700 Инструкция по эксплуатации
- Garmin nuvi 310 Инструкция по эксплуатации
- Gal WS-1501 Инструкция по эксплуатации
- Festool Rutscher RS 200 EQ 567763 Инструкция по эксплуатации
- Peavey XR 684F Инструкция по эксплуатации
- Bork FP CMP 1030 ** Инструкция по эксплуатации
- Garmin nuvi 200W Инструкция по эксплуатации
- Gal AMP-101 Инструкция по эксплуатации
- Peavey XR696F Инструкция по эксплуатации
- Festool Rutscher RS 300 EQ-Set в контейнере 567785 Инструкция по эксплуатации
- Vitek VT-1543 Инструкция по эксплуатации
- Garmin nuvi 200 Инструкция по эксплуатации
- Peavey DUAL DELTAFEX Инструкция по эксплуатации
- Jet JSG-96 (708595М) Инструкция по эксплуатации
- Thermex Hit H30-O Инструкция по эксплуатации
- Gal AMP-102 Инструкция по эксплуатации
- Vitek VT-1542 Инструкция по эксплуатации
- Brita MarellaXL+2карD/B Инструкция по эксплуатации

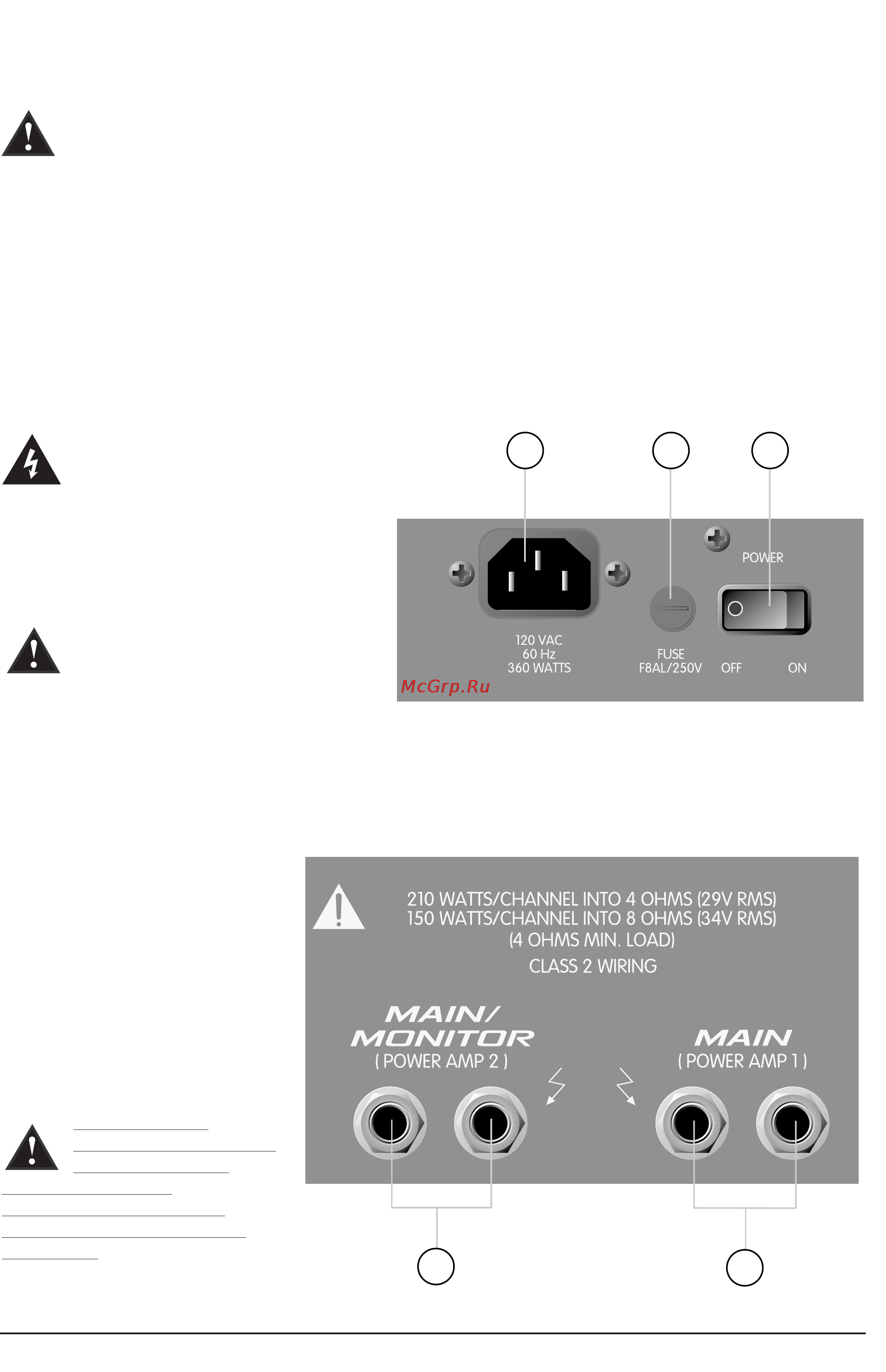

33 Разъем EFX DEFEAT предназначен для подключения ножного переключателя с разъемом 1 4 Peavey 00051000 для включения и отключения эффектов поступающих на основной и мониторный миксы 34 Кнопка переключателя фантомного питания позволяет включать переключатель нажат и выключать переключатель отжат фантомное питание 48 В на микрофонных входах ХЬИ А Предостережение при включенном фантомном питании перед подключением микрофонов ко входам ХЬИ убедитесь в том что регулятор чувствительности задействованного канала а также основной и мониторный мастер регуляторы установлены в минимальные положения до упора против часовой стрелки В противном случае в момент подключения микрофона в звукоусиливающей системе может возникнуть мощный импульс Рекомендуется осуществлять подключение всех микрофонов до включения фантомного питания эта мера позволит избежать возникновения нежелательных шумов а также повреждения самих микрофонов В случае использования фантомного питания не подключайте источники несбалансированных сигналов динамические микрофоны или другие устройства которые не предусматривают использование фантомного питания ко входам ХЬР Некоторые модели беспроводных ресиверов в такой ситуации могут выйти из строя поэтому перед их подключением всегда обращайтесь за подробной информацией к их руководствам На линейные входы выполненные на джековых гнездах фантомное питание не подается В связи с этим подключение к ним источников несбалансированных сбалансированных сигналов считается безопасным Чтобы отключить фантомное питание от микрофона рекомендуется использовать конвертеры Peavey 5116 или Peavey 1 1 Interface Adapter которые преобразуют несбалансированные сигналы в сбалансированные 35 Сетевой разъем предназначен для подключения питания микшера с помощью сетевого шнура IEC который входит в комплект микшера Подключение к сети питания с некорректными характеристиками напряжения и тока может привести к выходу микшера из строя напряжение питания микшера указано рядом с сетевым разъемом А 36 Предохранитель обеспечивает безопасность цепи питания микшера При замене предохранителя необходимо использовать предохранитель аналогичного типа и номинала В случае постоянных сгораний предохранителей обратитесь в авторизованный центр технического обслуживания компании Peavey 37 Переключатель POWER с помощью данного переключателя осуществляется включение и отключение сетевого питания микшера XR600G При включенном питании микшера горит индикатор PWR расположенный на фронтальной стороне 38 и 39 Выходы MAIN MONITOR И MAIN выполнены на джековых гнездах 1 4 и являются выходами встроенных усилителей мощности К каждому выходу могут быть подключены две колонки с общим сопротивлением не менее 4 Ом например две колонки по 8Ом или четыре колонки по 16 Ом подключенные параллельно обладают суммарным сопротивлением 4 Ом 210 WATTS CHANNEL INTO 4 OHMS 29V RMS 150 WATTS CHANNEL INTO 8 OHMS 34V RMS 4 OHMS MIN LOAD CLASS 2 WIRING MAIN MONITOR MAIN POWER AMP 2 POWER AMP 1 Вентиляция Для обеспечения оптимальных условий вентиляции оставляйте свободное пространство минимально 15 5 см со всех сторон данного устройства А 10 XR 600G Руководство пользователя
