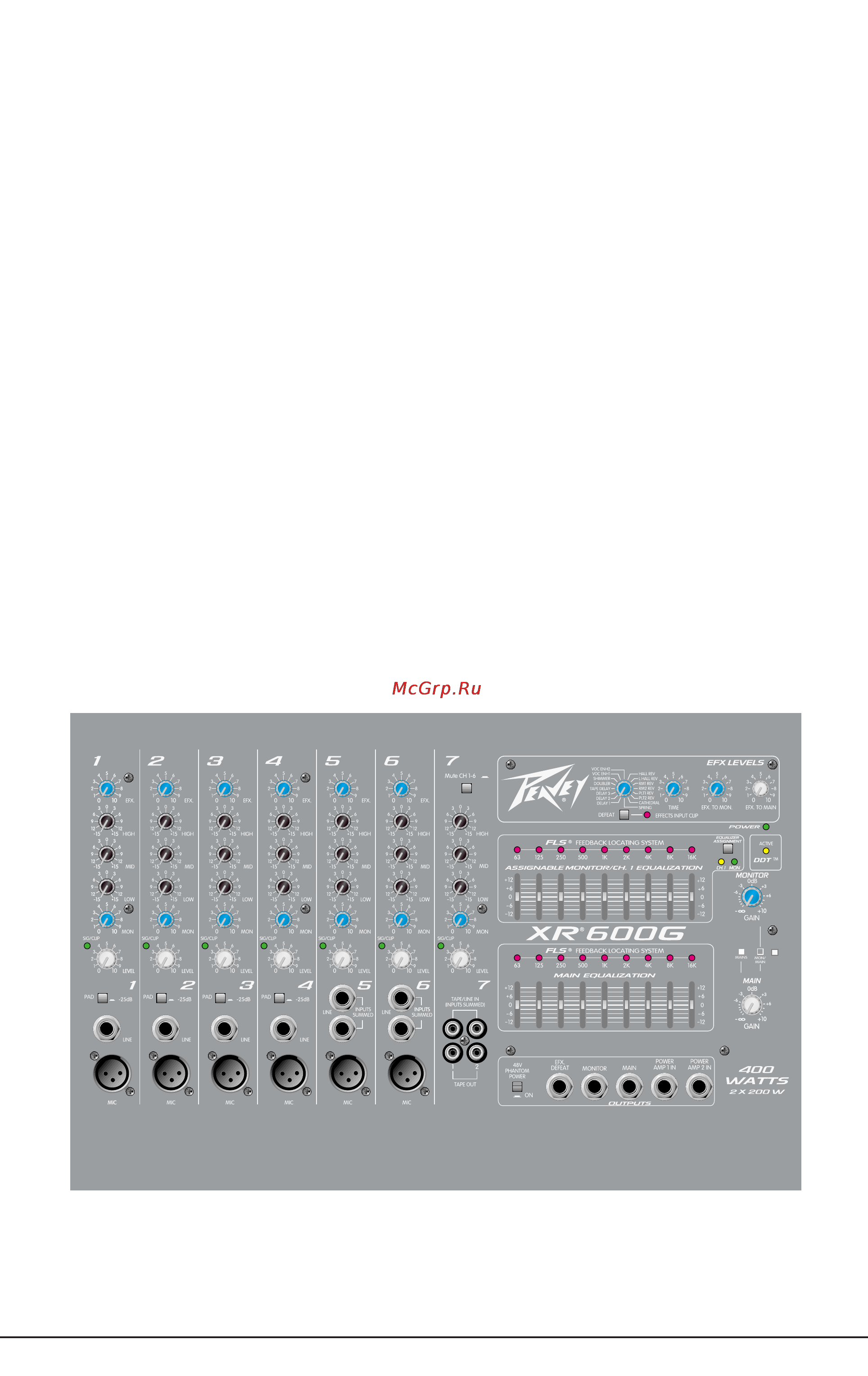

Фантомное питание 48 В Два встроенных усилителя мощностью 200 Вт Система защиты динамиков DDT с индикатором активизации Кнопка мьютирования на входах каналов 1 6 Краткая инструкция по быстрому подключению 1 Подключите колонки к Вашему микшеру XR600G Акустические кабели прокладывайте в безопасных местах а при необходимости фиксируйте их 2 Убедитесь в том что все регуляторы уровней сигналов закрыты а регуляторы эквалайзеров находятся в центральных положениях 3 Подключите все микрофоны и электронные музыкальные инструменты Включите питание микшера XR600G и установите мастер регуляторы громкости в центральные положения 12 часов 4 Переключателем режимов выберите режим усиления основного выходы обоих усилителей подключены к основной акустической системе или основного мониторного выход одного усилителя подключен к основной акустической системе а выход другого к мониторам миксов 5 Регуляторами каналов установите подходящий уровень громкости звучания подключенных источников сигналов в общем миксе Если сигнал какого либо канала искажен или имеет слишком высокий уровень то нажмите кнопку аттенюатора канала 6 При необходимости отрегулируйте тембр звучания графическим и канальными эквалайзерами 7 Произведите все необходимые установки выбранного эффекта и определите уровни посылов каналов на эффекты 8 Теперь система готова к работе Играйте и получайте удовольствие Фронтальная панель Каждый стандартный канал 1 6 включает в себя отдельный микрофонный усилитель с отключаемым фантомным питанием и низким уровнем шумов а также 3 полосный эквалайзер Каналы 1 4 комплектуются кроме этого сбалансированными входами линейного уровня выполненными на джеках 1 4 и переключателем аттенюатора 25 дБ который позволяет коммутировать с пультом источники сигналов самых 4 XR 600G Руководство пользователя
